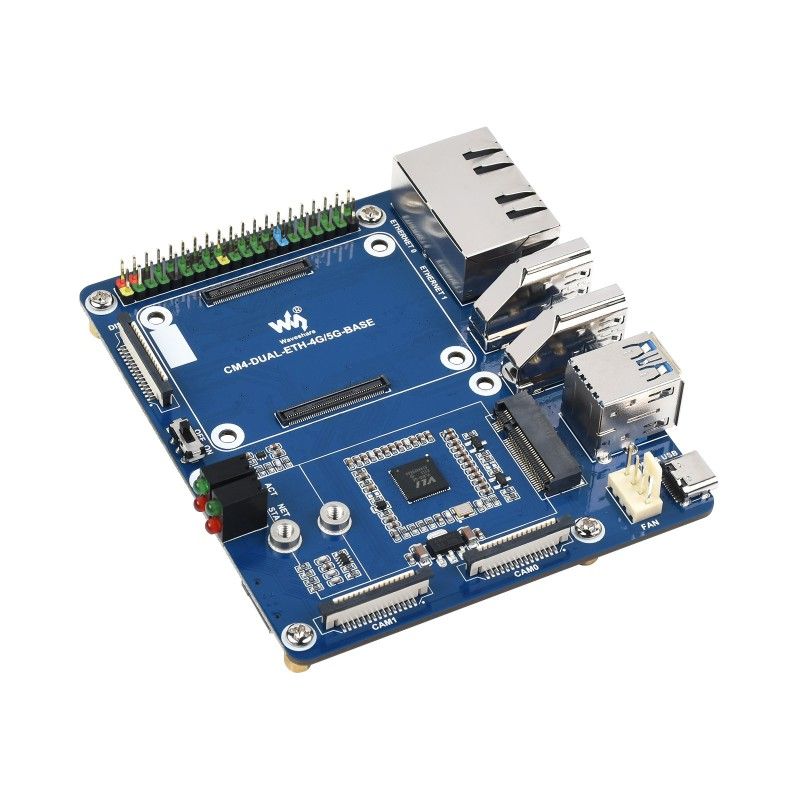

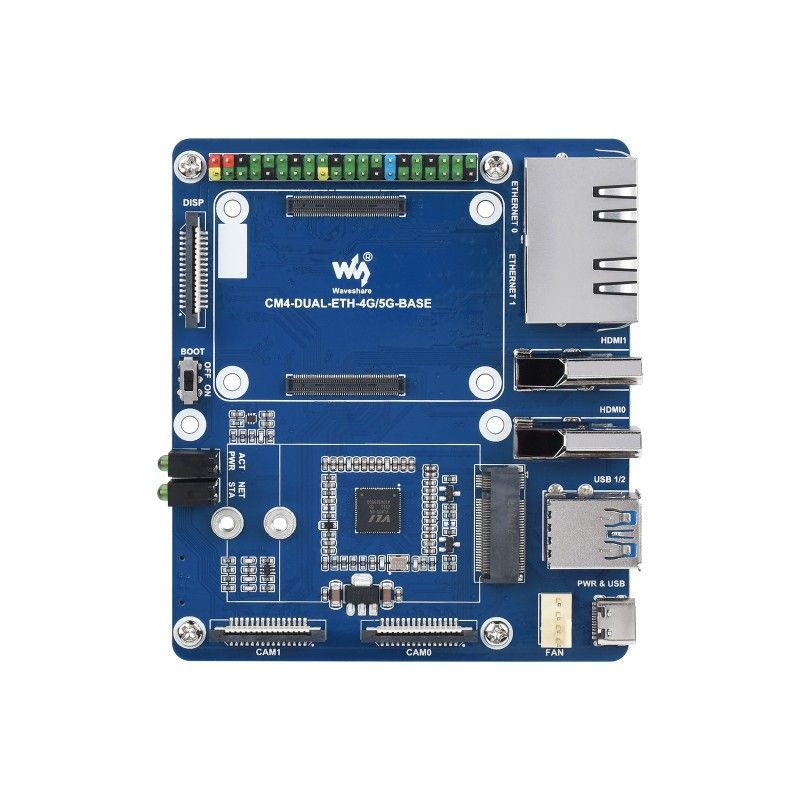

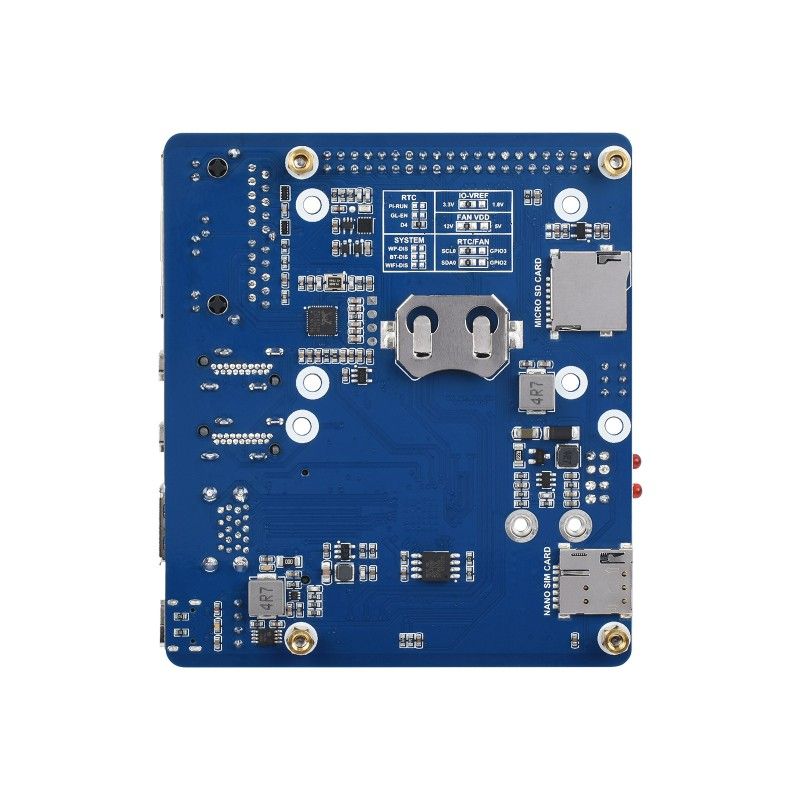

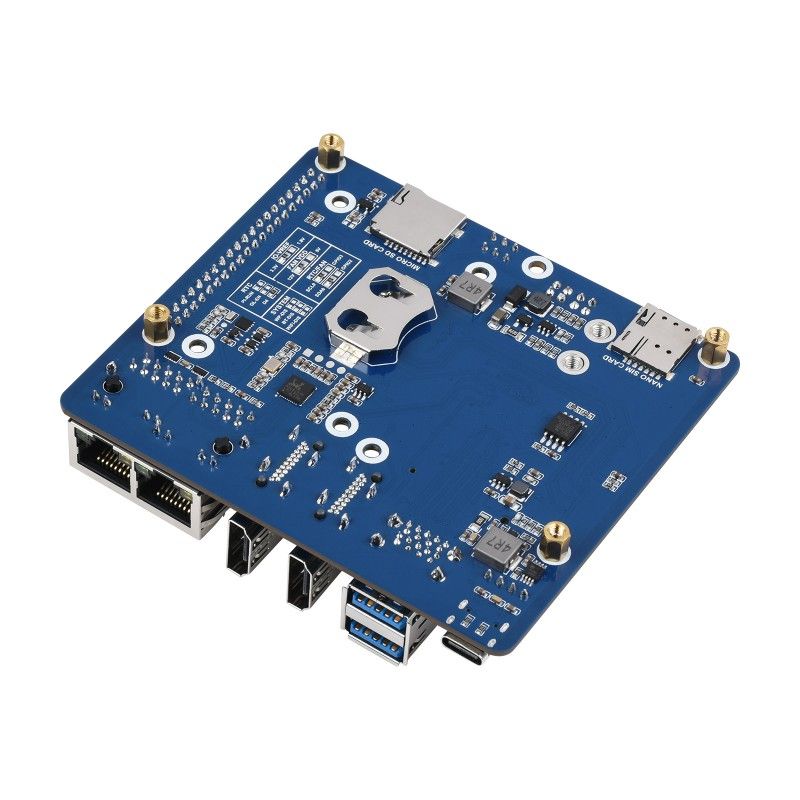

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet 5G/4G Board (20885)

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet 5G/4G Board (20885) - базова плата з двома мережевими роз'ємами та підтримкою зв'язку 5G/4G, що призначена для обчислювального модуля Raspberry Pi 4. Вона підходить як для оцінки роботи Raspberry Pi CM4, так і для інтеграції в кінцеві продукти. Сумісна з комунікаційними модулями з інтерфейсом M.2 B KEY (рекомендується: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2).

Основні особливості:

• CM4 SOCKET підходить для всіх варіантів Compute Module 4
• Подвійний гігабітний Ethernet RJ45
• M.2 B KEY для підключення модуля 5G/4G
• Слот для картки Nano-SIM, підтримує стандартну картку Nano-SIM для зв'язку 5G/4G/3G/2G
• USB USB 3.2 Gen1 × 2
• Raspberry Pi 40PIN GPIO-роз'єм
• Порт дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
• Порт камери MIPI CSI-2 × 2 (15-контактний роз'єм FPC 1,0 мм)
• ВІДЕО: HDMI × 2, підтримує виведення 4K 30 кадрів за секунду
• Годинник реального часу RTC з роз'ємом для батареї та можливістю пробудження обчислювального модуля 4
• Слот для карт пам'яті MicroSD для варіантів Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР 5В/12В (за замовчуванням 12В), дозволяє регулювати та вимірювати швидкість
• ВХІД ЖИВЛЕННЯ 5 В/2,5 А
• РОЗМІРИ 99,6 × 87,0 мм

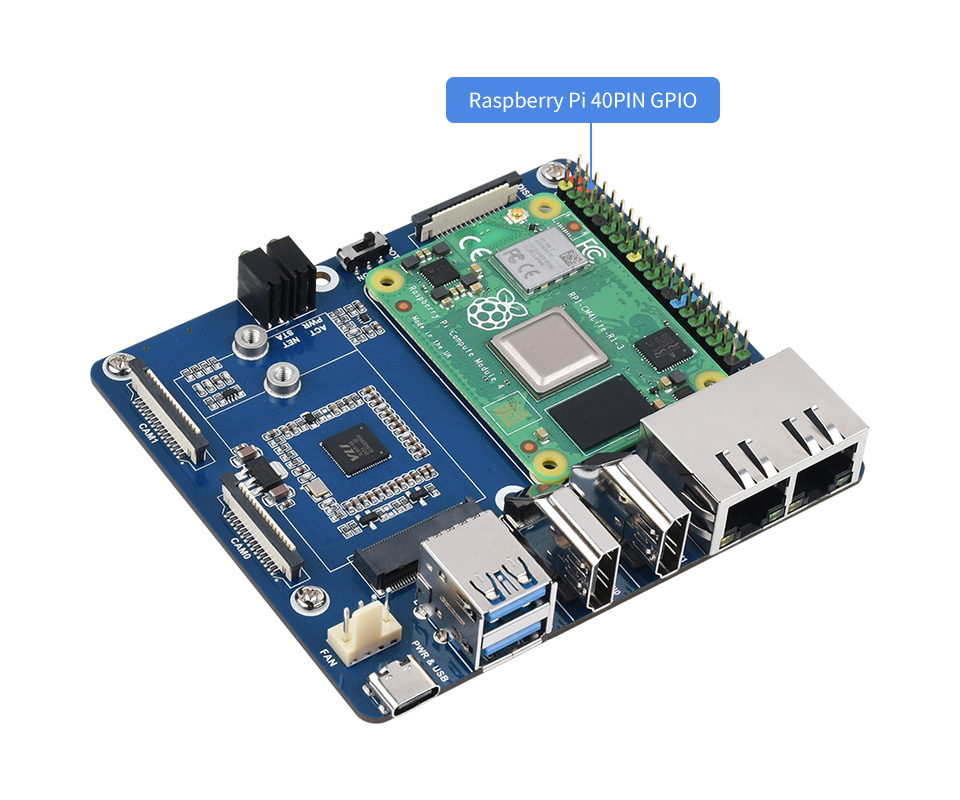

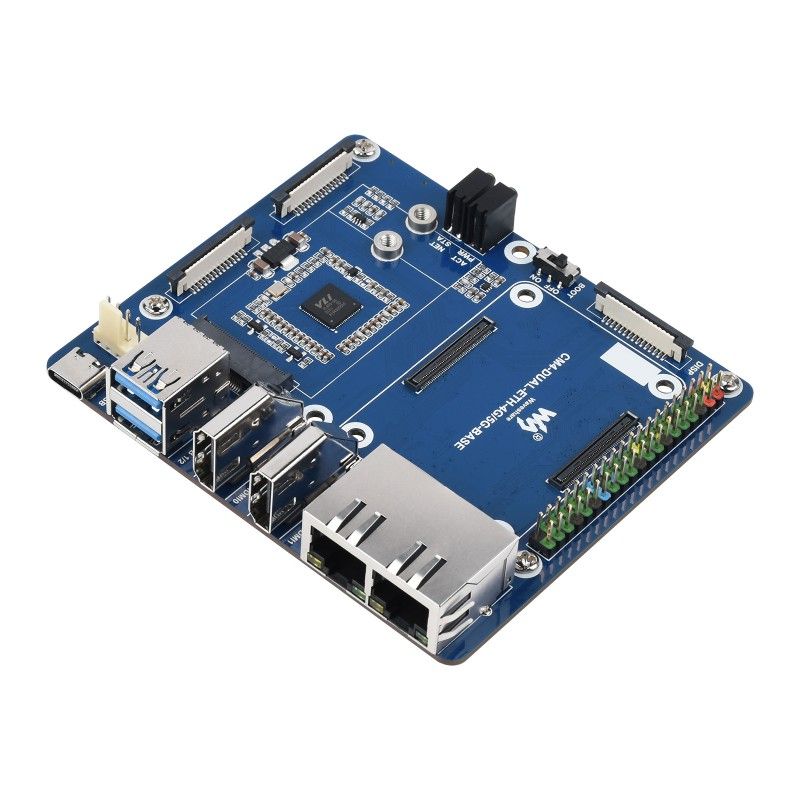

Стандартний роз'єм CM4 та роз'єм Raspberry Pi 40PIN GPIO з колірним кодуванням. Підходить для обчислювального модуля 4 Lite/модуля серії EMMC

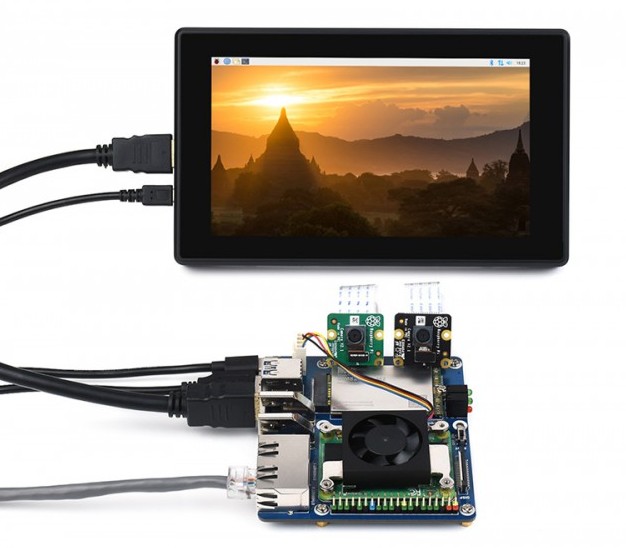

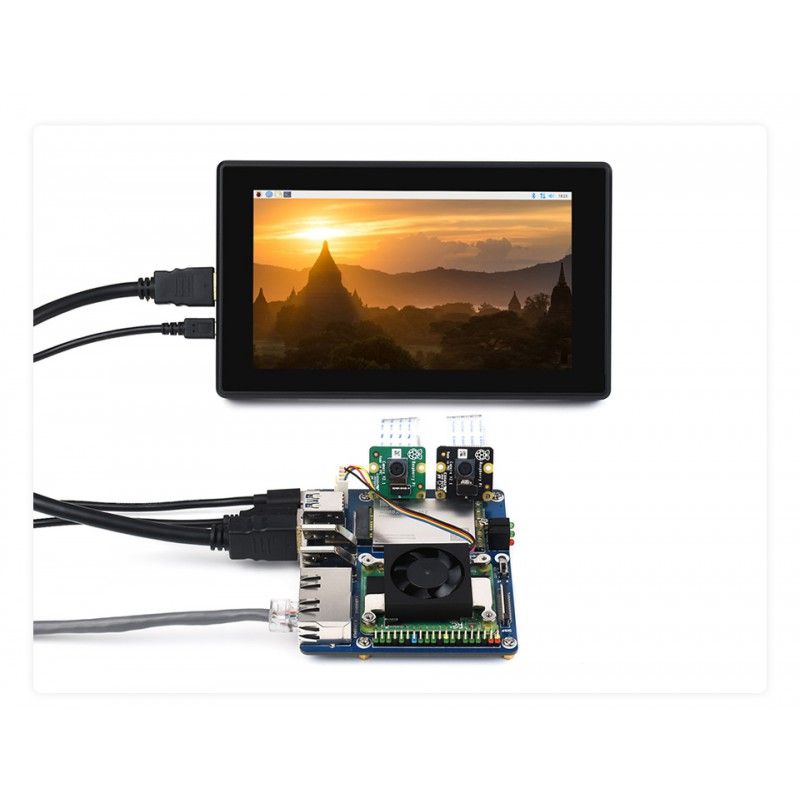

Широкий вибір інтерфейсів.

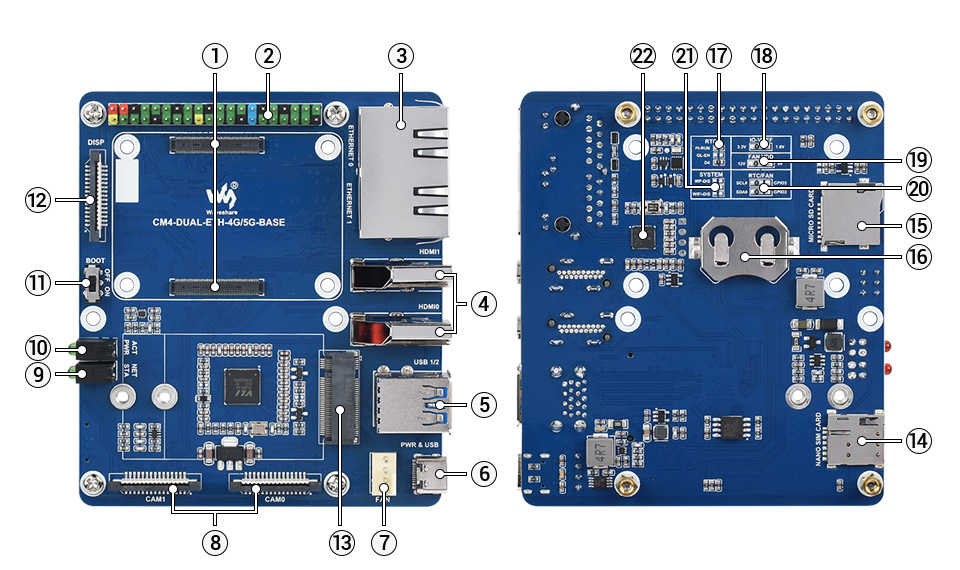

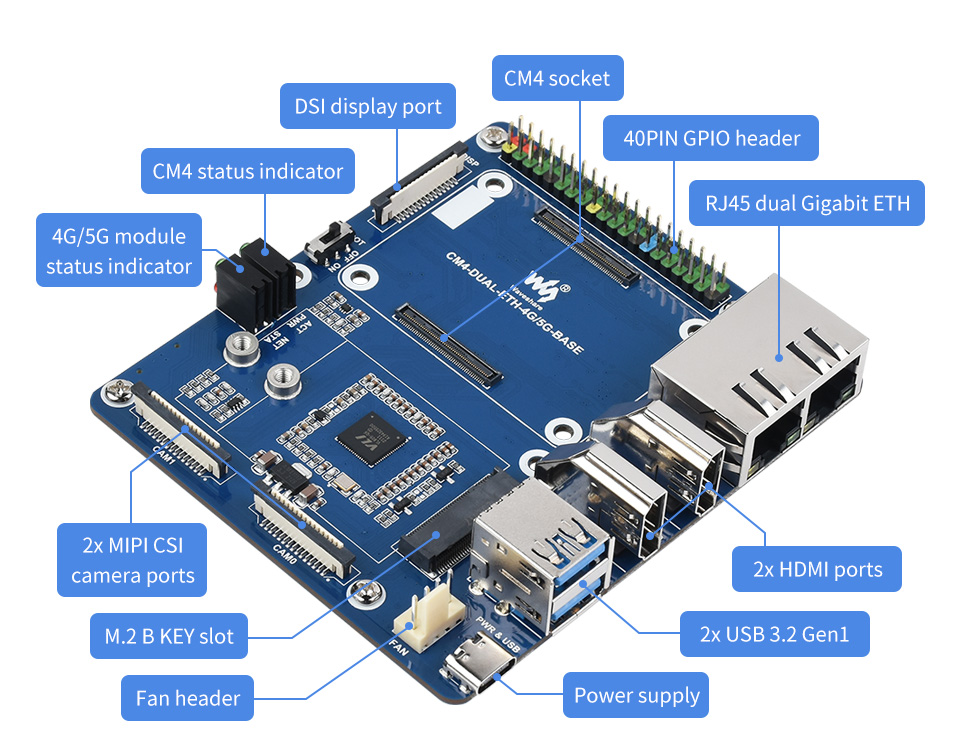

Елементи плати:

1. Роз'єм СМ4 підходить для всіх варіантів Compute Module 4
2. 40-контактний роз'єм GPIO для з'єднання з платами розширення
3. Подвійний гігабітний 10/100/1000M сумісний Ethernet RJ45
   ETHERNET 0: оригінальний ETH CM4
   ETHERNET 1: USB-розширений ETH
4. 2x HDMI роз'єм, підтримує виведення 4K 30fps
5. 2 x USB 3.2 Gen1 для підключення різних USB-пристроїв
6. PWR і USB. Джерело живлення постійного струму або USB-порт для програмування
7. Роз'єм для підключення охолоджуючого вентилятора, дозволяє регулювати та вимірювати швидкість
8. 2 порти камери MIPI CSI
9. Індикатор стану модуля 4G/5G
   STA червоний: індикатор увімкнення модуля
   NET зелений: індикатор робочого стану модуля
10. Індикатор стану СМ4
    PWR червоний: індикатор живлення Raspberry Pi
    ACT зелений: індикатор робочого стану Raspberry Pi
11. вибір завантаження
    ON: CM4 завантажуватиметься з інтерфейсу USB-C.
    ВИМК.: CM4 завантажуватиметься з картки eMMC або Micro SD.
12. Порт дисплея MIPI DSI
13. M.2 B KEY підтримує модулі 4G/5G або інші комунікаційні модулі, що використовують USB-канал
14. Слот для нано-SIM-карти підтримує стандартну картку Nano-SIM для зв'язку 5G/4G/3G/2G
15. Слот для підключення картки Micro SD із попередньо записаним зображенням (ТІЛЬКИ варіант Lite)

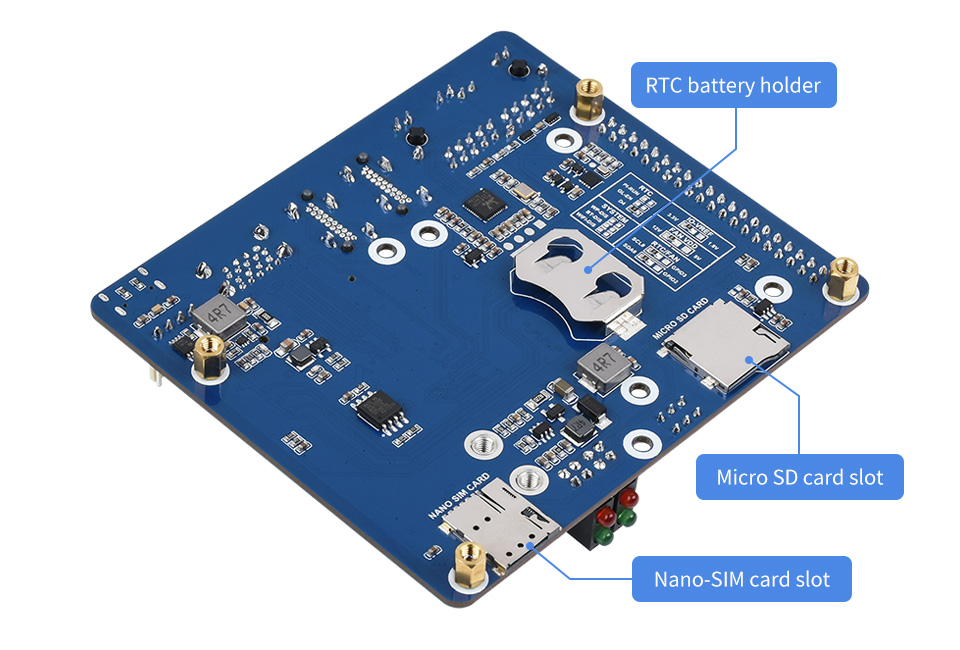

16. Тримач батареї годинника реального часу (підтримує батареї типу CR2032)
17. Конфігурація переривання RTC
    PI-RUN: CM4 перезавантажиться при перериванні RTC
    GL-EN: Відключення CM4 при перериванні RTC
    D4: контакт D4 спрацьовує при перериванні RTC (за замовчуванням)
18. Вибір IO-VREF: Встановіть логічний рівень введення-виводу CM4 на 3,3 В (за замовчуванням) або 1,8 В.
19. Вибір джерела живлення ВЕНТИЛЯТОРА (виберіть 12 В (за замовчуванням) або 5 В для приводу вентилятора).
20. Вибір шини RTC/FAN I2C
    SDA0/SCL0: I2C-10 використовується спільно з CSI/DSI (за замовчуванням)
    GPIO3/2: I2C-1 використовується разом із заголовком 40PIN
21. Конфігурація системних функцій
    BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з варіантом антени
    WiFi_DIS: WiFi вимкнено, ТІЛЬКИ для CM4 з варіантом антени
    WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, якщо НЕ завантажується з eMMC або SD-карти
22. RTL8153 USB-чіп Gigabit Ethernet

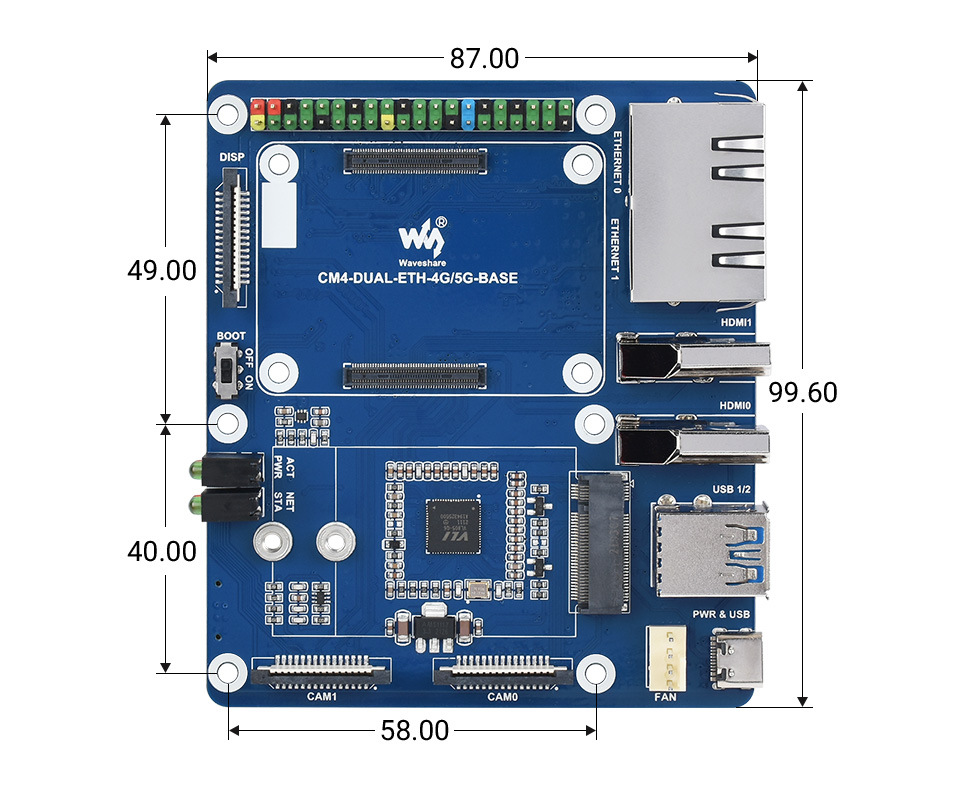

Габаритні розміри: 87мм х 99,6мм

Інформація для розробників (Wiki): CM4-DUAL-ETH-4G/5G-BASE

В комплекті поставки:

1. Плата CM4-DUAL-ETH-4G-5G-BASE x1

Вага: 0.076 kg
