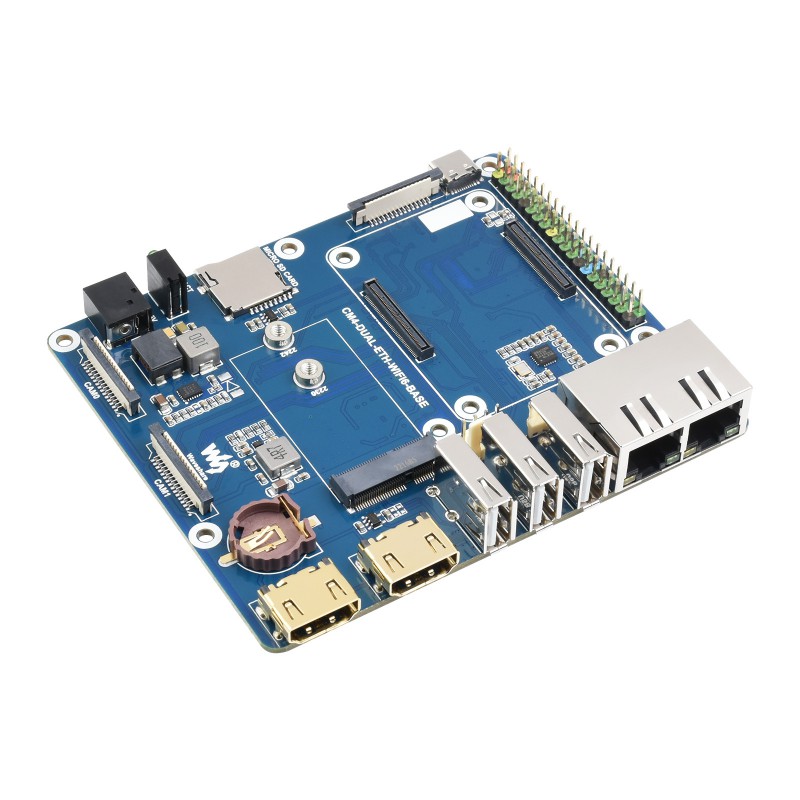

Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589)

Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589) - це розширювальна плата, спеціально розроблена для використання з Raspberry Pi Compute Module 4 (CM4). Важливо відзначити, що сам CM4 не входить у комплект поставки і потрібно окремо придбати.

Ця плата має два роз'єми Ethernet, що дозволяють підключати пристрої до мережі за допомогою кабелю Ethernet. Крім того, вона підтримує технологію WiFi 6 (802.11ax), що забезпечує високу швидкість та стабільність з'єднання бездротової мережі. Це робить плату ідеальною для проектів, що вимагають швидкого та надійного з'єднання з мережею.

Крім того, на платі є слот M.2 E KEY, який дозволяє підключати розширювальні модулі M.2, такі як модулі з підтримкою SSD або інших функціональних можливостей. Це відкриває широкі можливості для розширення пам'яті, збільшення швидкості зберігання або підключення спеціалізованих пристроїв до системи.

WIFI6 Dual ETH Base Board/Mini-Computer Designed for Raspberry Pi Compute Module 4 - це потужна розширювальна плата, яка додає до CM4 можливості підключення до мережі Ethernet, WiFi 6 та розширення через M.2. Вона підходить для різноманітних проектів, включаючи мережеві пристрої, сервери, IoT-рішення та багато іншого.

Технічні характеристики

• CM4 SOCKET: підходить для всіх варіантів Compute Module 4
• МЕРЕЖА: роз’єм Gigabit Ethernet RJ45 × 1; Роз’єм 100M Ethernet RJ45 × 1
• USB: порт USB 2.0 × 3
• PCIE: M.2 E КЛЮЧ
• PIN-контакт: 40-контактний роз’єм GPIO × 1
• ДИСПЛЕЙ DSI: порт дисплея MIPI DSI × 1, 15-контактний роз’єм FPC 1,0 мм
• КАМЕРА CSI: порт камери MIPI CSI-2 × 2, 15-контактний роз’єм FPC 1,0 мм
• HDMI: HDMI × 2, підтримка виведення 4K 30fps
• RTC: годинник реального часу з гніздом для батареї та можливістю виведення Compute Module 4
• TF CARD SLOT: гніздо для карт TF для варіантів Compute Module 4 Lite (без eMMC)
• ВХІД ЖИВЛЕННЯ: 7В-36В
• РОЗМІРИ: 109,0 × 91,5 мм

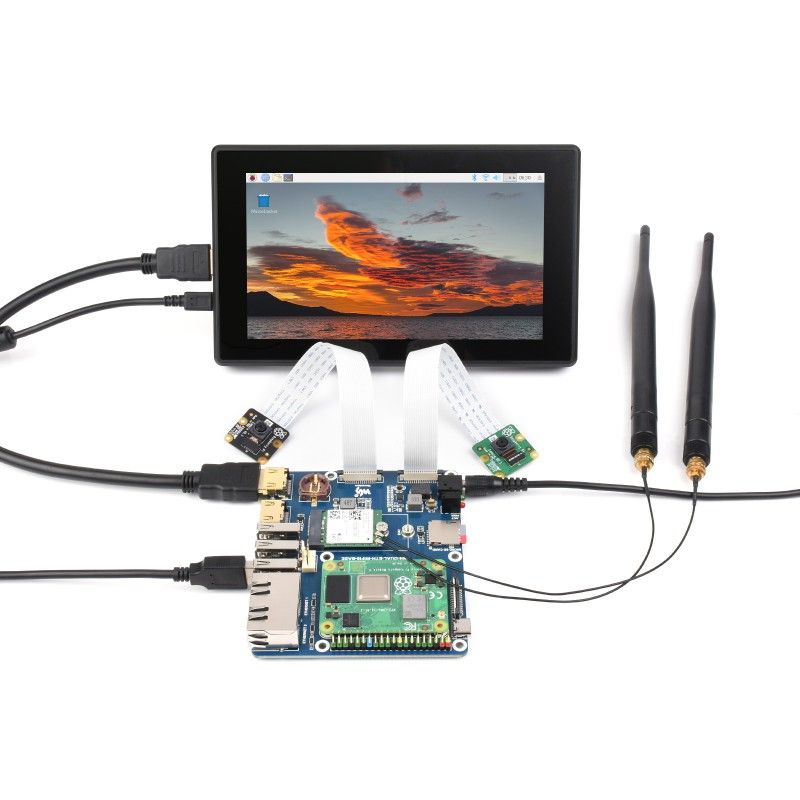

Підключення до Compute Module 4
Стандартний роз’єм CM4 і кольоровий роз’єм Raspberry Pi 40PIN GPIO
Підходить для модулів серії Compute Module 4 Lite/EMMC

* Лише для довідки, CM4 і модуль WIFI не входять у комплект

Вбудований слот M.2 E KEY
Підтримка доступу до модулів WIFI, таких як Wireless NIC AX200, AX210 тощо.

Подвійний роз'єм Ethernet RJ45
1-канальний роз'єм Gigabit Ethernet і 1-канальний роз'єм 100M Ethernet

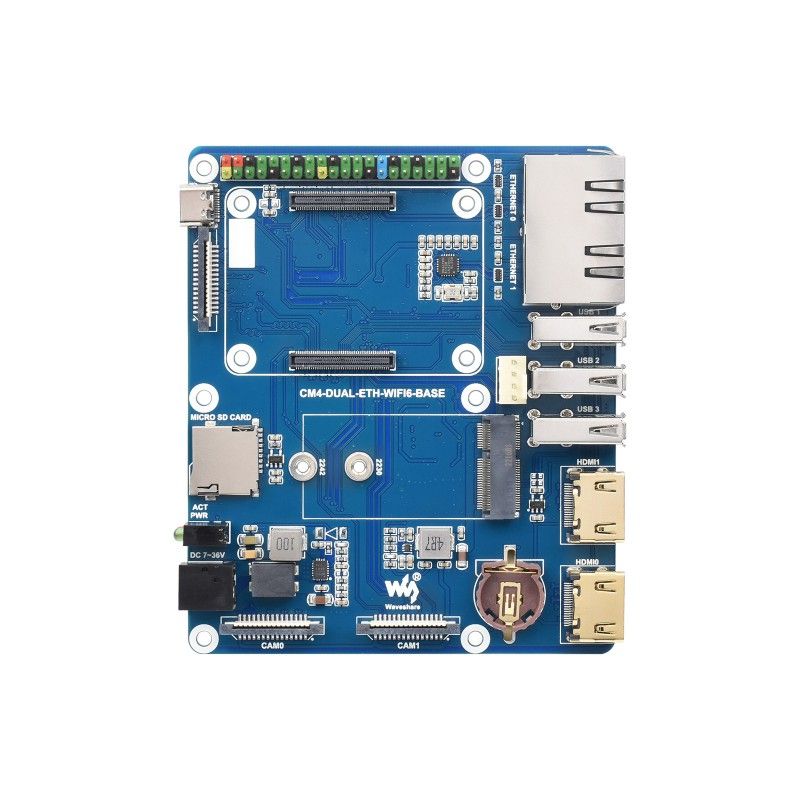

Елементи плати:

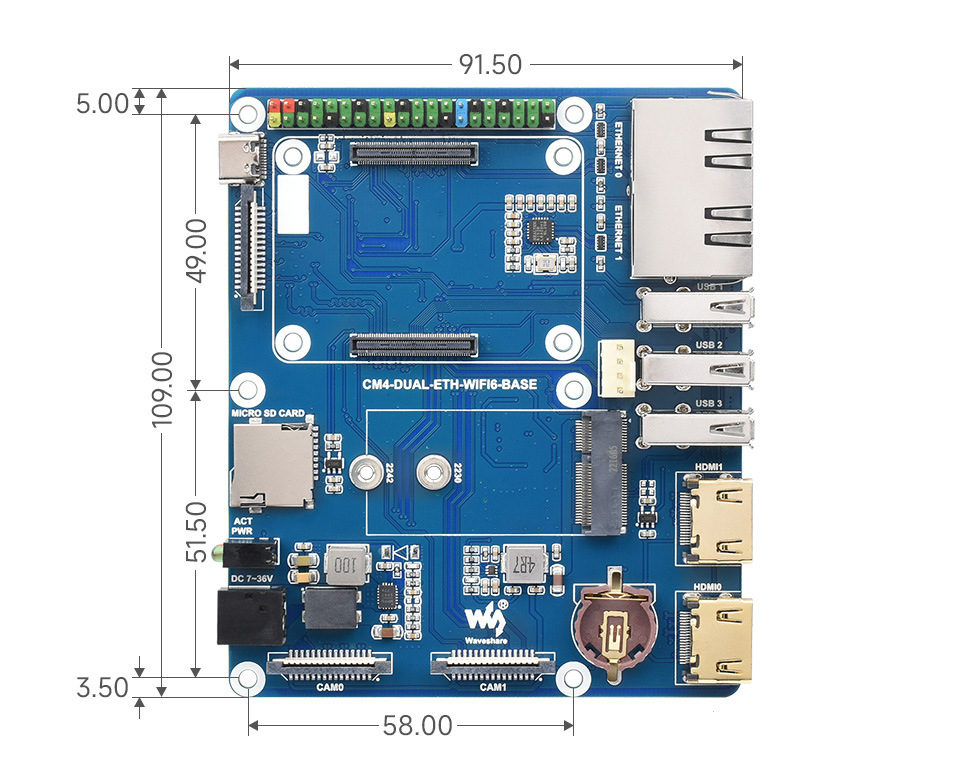

Габаритні розміри: 109мм х 91,5мм

WIKI: www.waveshare.com/wiki/CM4-DUAL-ETH-WIFI6-BASE

Комплект поставки:

1. CM4-DUAL-ETH-WIFI6-BASE x1

Вага: 0,082 кг
