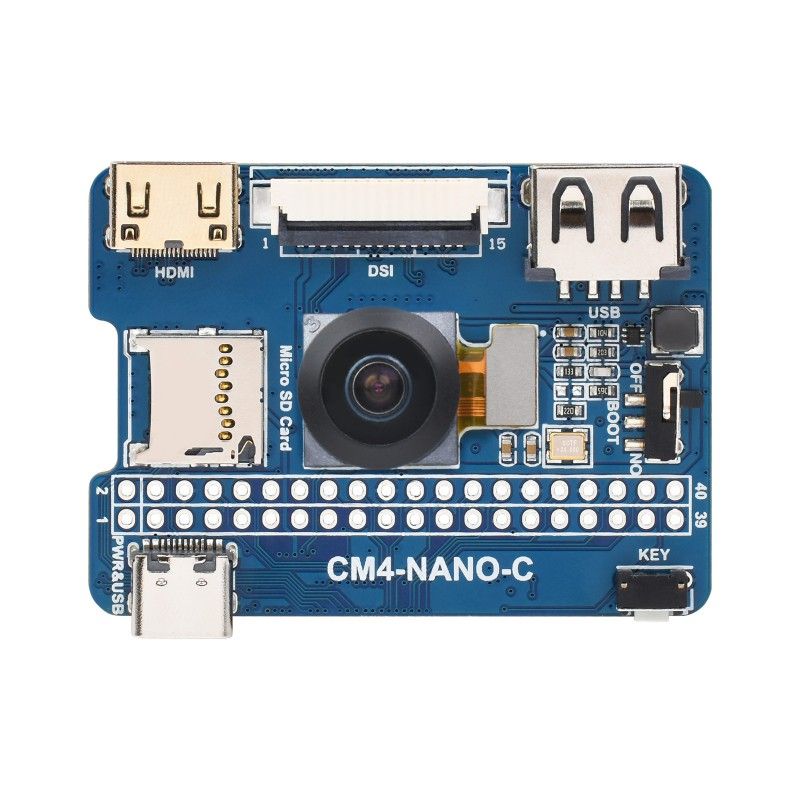

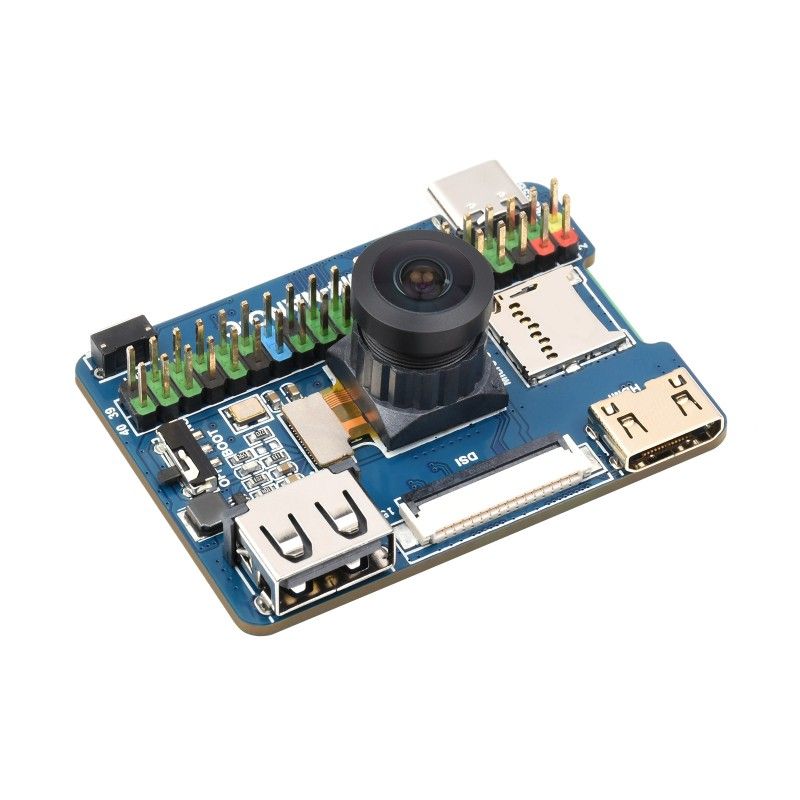

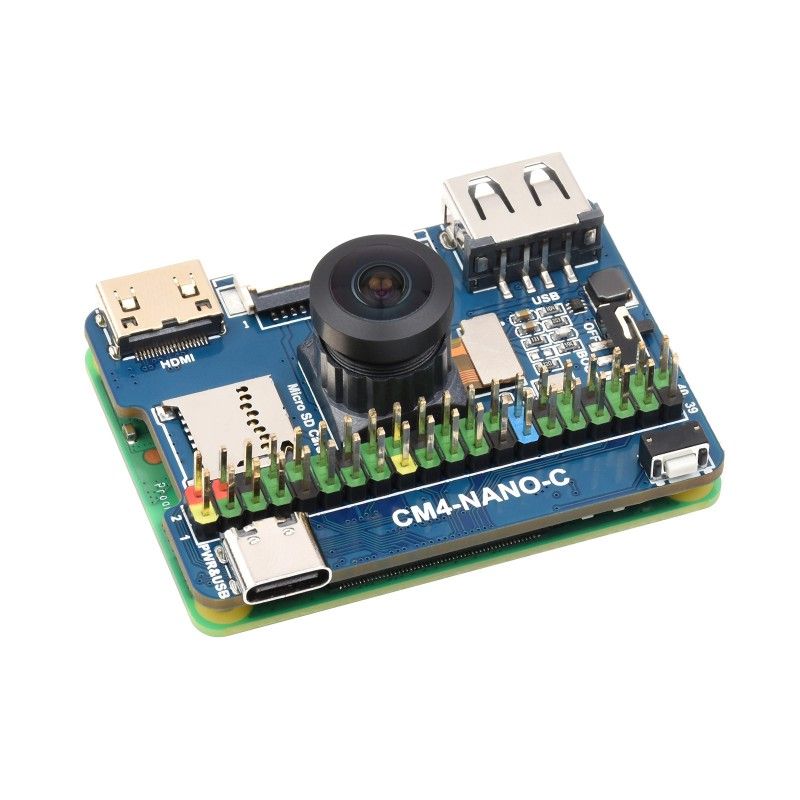

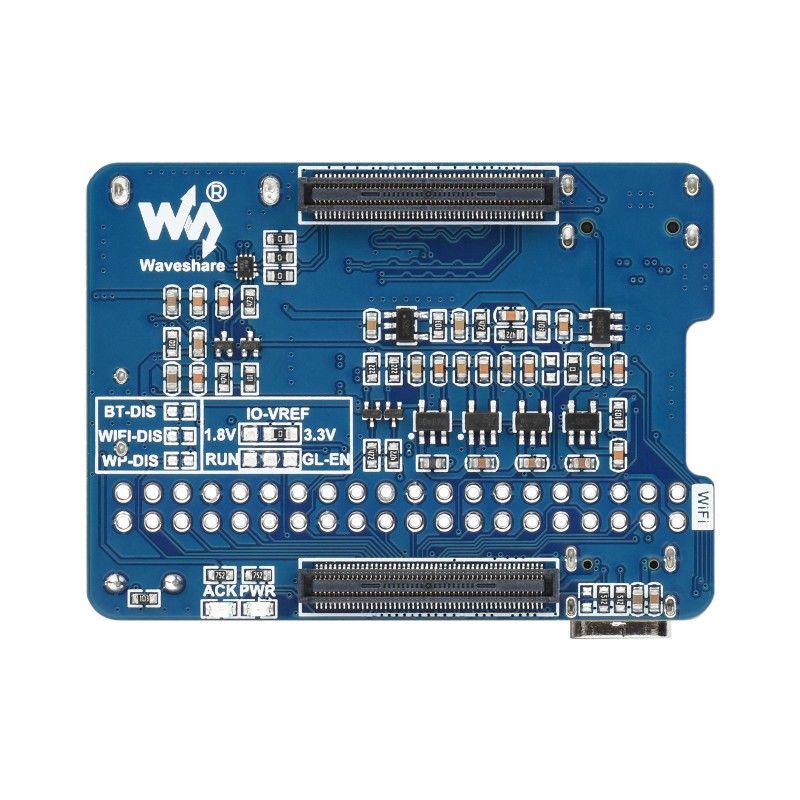

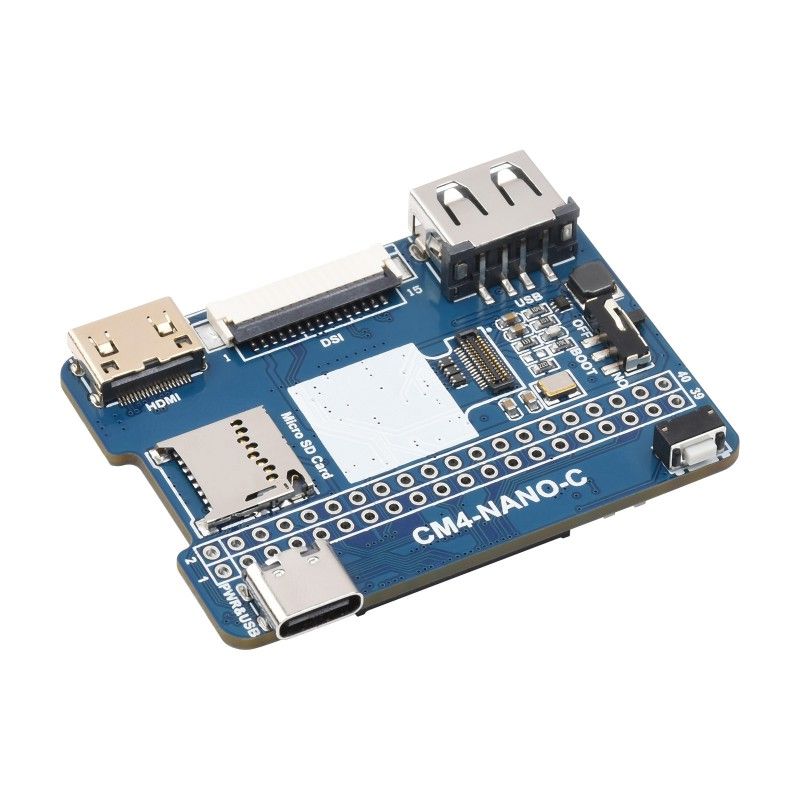

Raspberry Pi Compute Module 4 Nano Base Board (C) (23451)

Raspberry Pi Compute Module 4 Nano Base Board (C) (23451) - це розширювальна плата, спеціально розроблена для Raspberry Pi Compute Module 4 (CM4). CM4 є комп'ютерним модулем, що базується на архітектурі Raspberry Pi 4, але має менший форм-фактор, що дозволяє легко інтегрувати його в різні проектні пристрої. Основна особливість Nano Base Board (C) полягає в тому, що вона має такий самий розмір, як і CM4, що дозволяє безпроблемно монтувати модуль на плату. Крім того, плата має вбудовану 8-мегапіксельну камеру, що дозволяє легко додати можливості фотографування та відеозйомки до проекту.

На платі також присутні роз'єми та інтерфейси, необхідні для роботи з CM4. Це включає роз'єми GPIO для підключення зовнішніх пристроїв, роз'єм HDMI для виведення відеосигналу, USB-порти для підключення периферійних пристроїв, роз'єм microSD для зберігання даних та інші.

Nano Base Board (C) є зручним інструментом для розробки різних проектів на базі Raspberry Pi Compute Module 4. Вона забезпечує зручний доступ до розширених можливостей CM4 та дозволяє швидко створювати пристрої з функціями камери.

Технічні характеристики

• CM4 SOCKET: підходить для всіх варіантів Compute Module 4
• РОЗ’ЄМ: Raspberry Pi 40PIN GPIO × 1
• USB: порт USB 2.0 типу A × 1
• ДИСПЛЕЙ: порт MIPI DSI × 1 (15-контактний роз’єм FPC 1,0 мм)
• КАМЕРА: IMX219-D160 (8MP, 160°FOV)
• ВІДЕО: міні-порт HDMI × 1, підтримує вихід 4K 30 кадрів/с
• ЗБЕРІГАННЯ: гніздо для картки TF для варіантів Compute Module 4 Lite (без eMMC)
• ВХІД ЖИВЛЕННЯ: 5В
• РОЗМІРИ: 55,0 × 40,0 мм

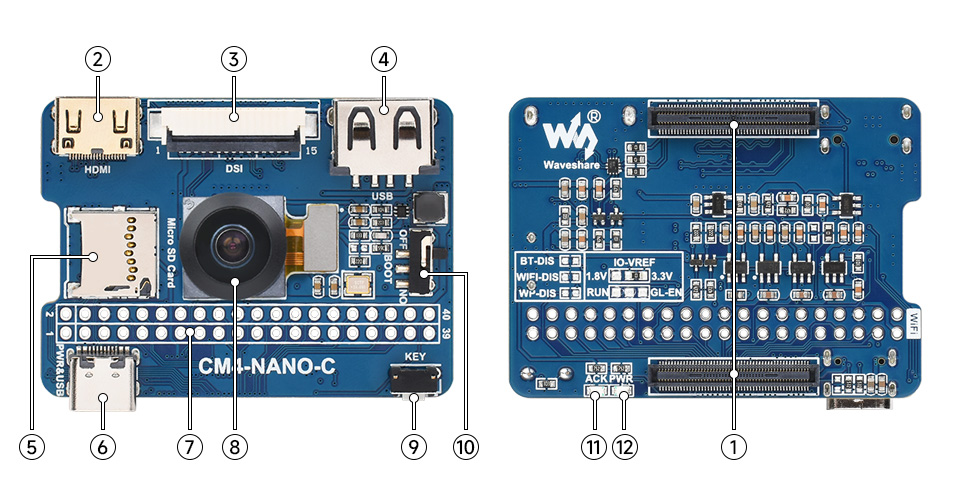

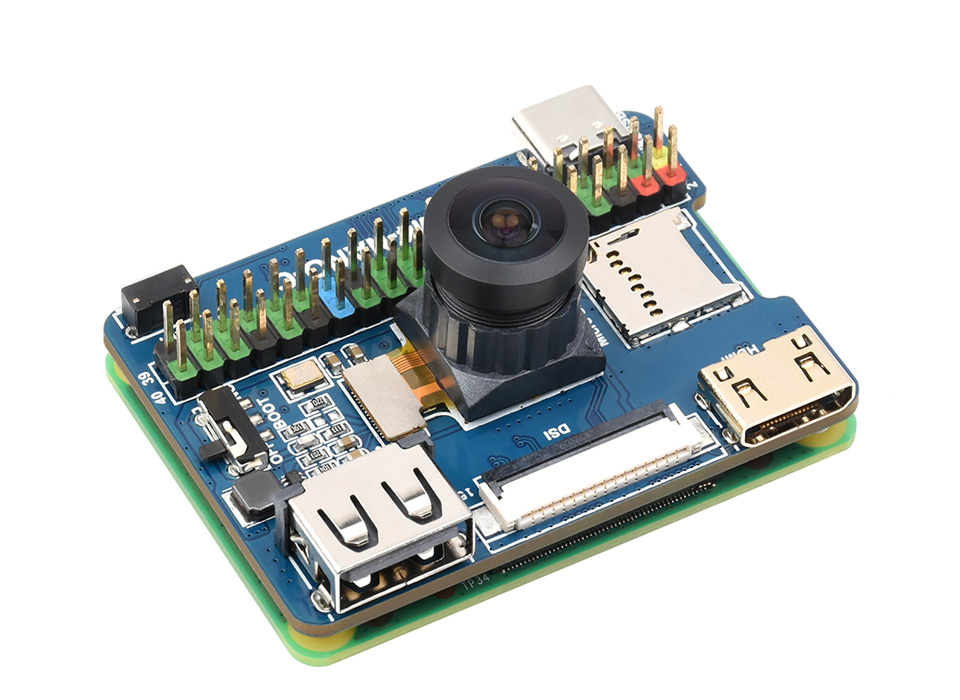

Елементи плати:

1. Роз'єм CM4 підходить для всіх варіантів Compute Module 4
2. Міні-порт HDMI підтримує вихід 4K 30 кадрів/с
3. Порт DSI Інтерфейс дисплея MIPI DSI
4. Порт USB2.0 для підключення різноманітних пристроїв USB
5. Гніздо для картки TF для підключення картки TF із попередньо записаним зображенням (ЛИШЕ для спрощеної версії)
6. Джерело живлення / Програмування джерела живлення 5 В або використовується для запису eMMC
7. 40-контактний роз’єм GPIO для підключення різного роду HAT
8. IMX219-D160 Камера: 8 МП, 160° FOV
9. Кнопка користувача: підключення до GPIO21
10. Перемикач BOOT:
    1. УВІМКНЕНО: перемкніть USB на інтерфейс типу C, перейде в режим завантаження після ввімкнення (налаштовано як диск великої ємності через завантаження RPI)
    2. ВИМКНЕНО: перемкніть USB на інтерфейс типу A, не перейде в режим завантаження під час увімкнення (завантажується з картки eMMC або TF)
11. Індикатор ACK: робочий стан CM4
12. Індикатор PWR: стан живлення CM4

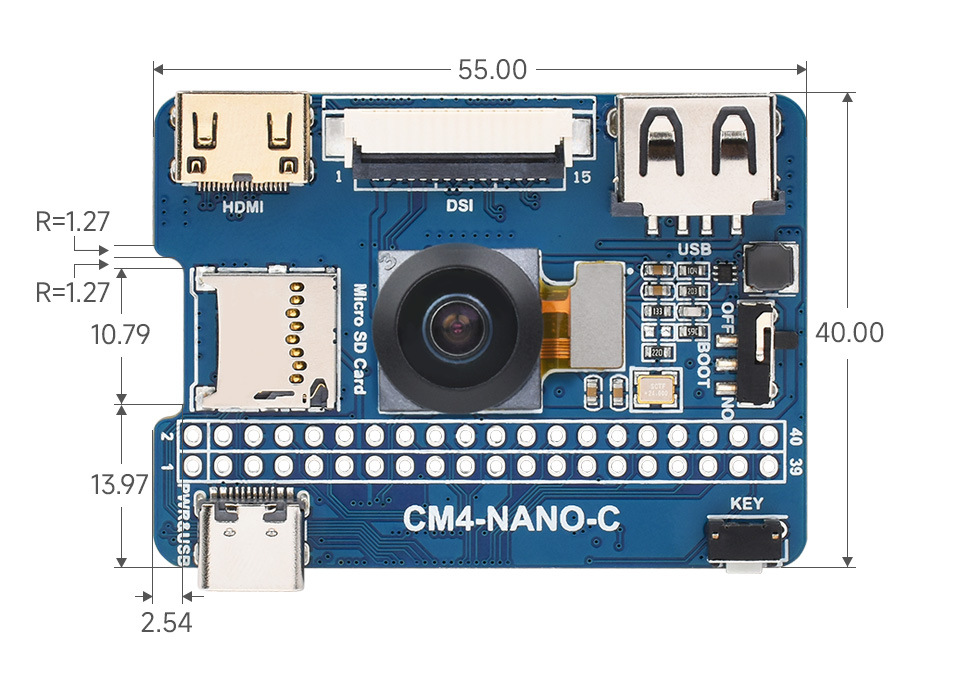

Габаритні розміри: 55мм х 40мм

WIKI: www.waveshare.com/wiki/CM4-NANO-C

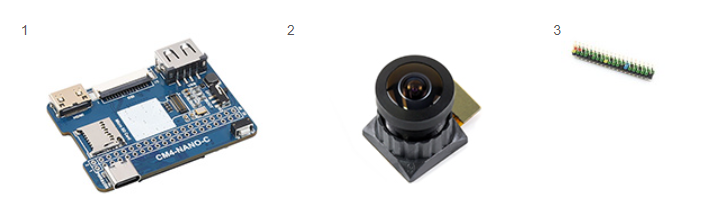

Комплект поставки:

1. CM4-NANO-C x1
2. IMX219-D160 x1
3. 2*20PIN кольоровий прямий pinheader x1

Вага: 0,002 кг
