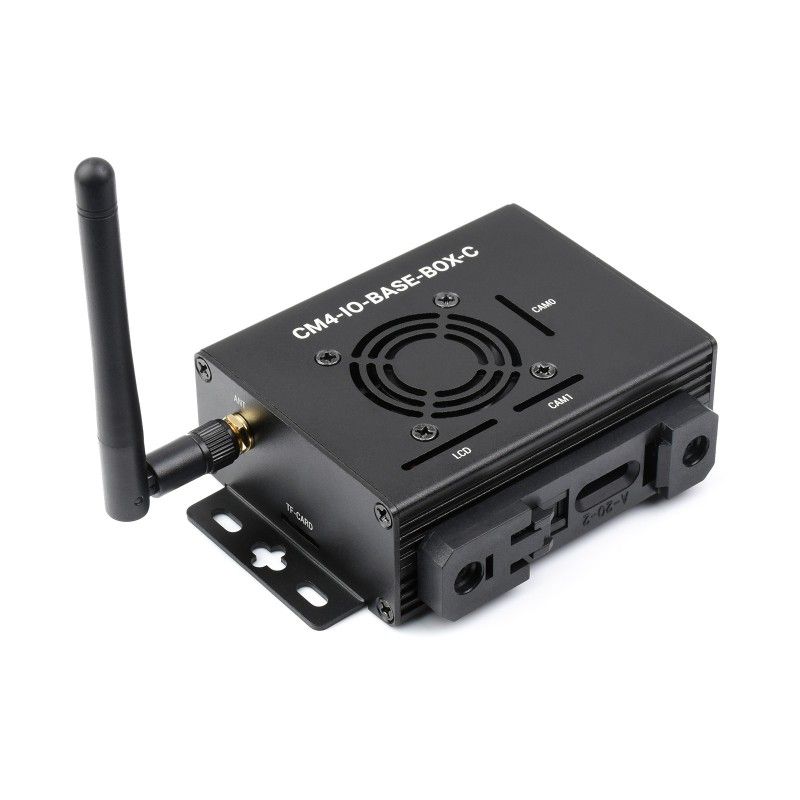

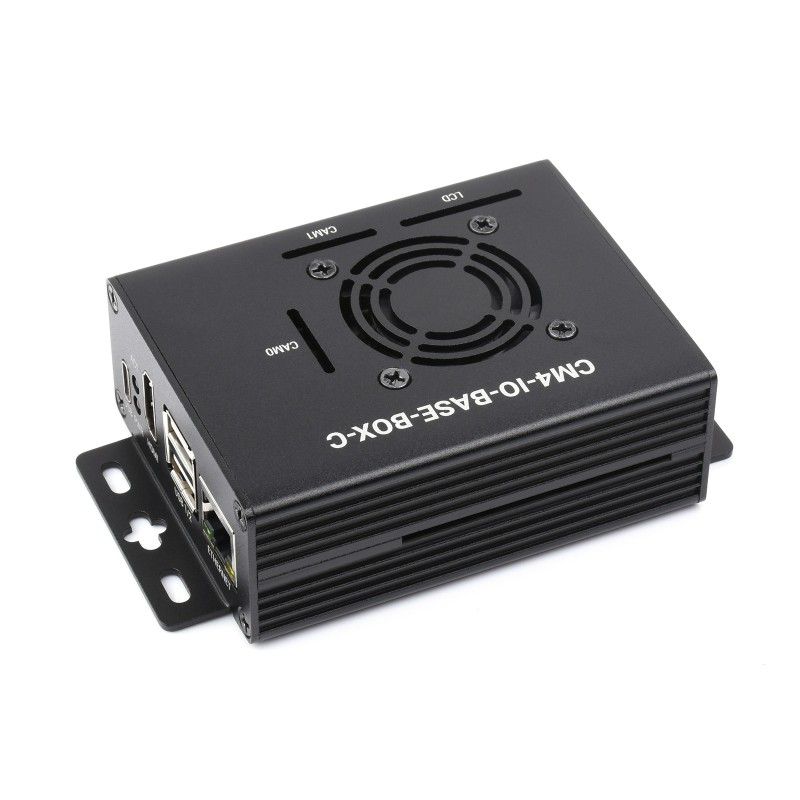

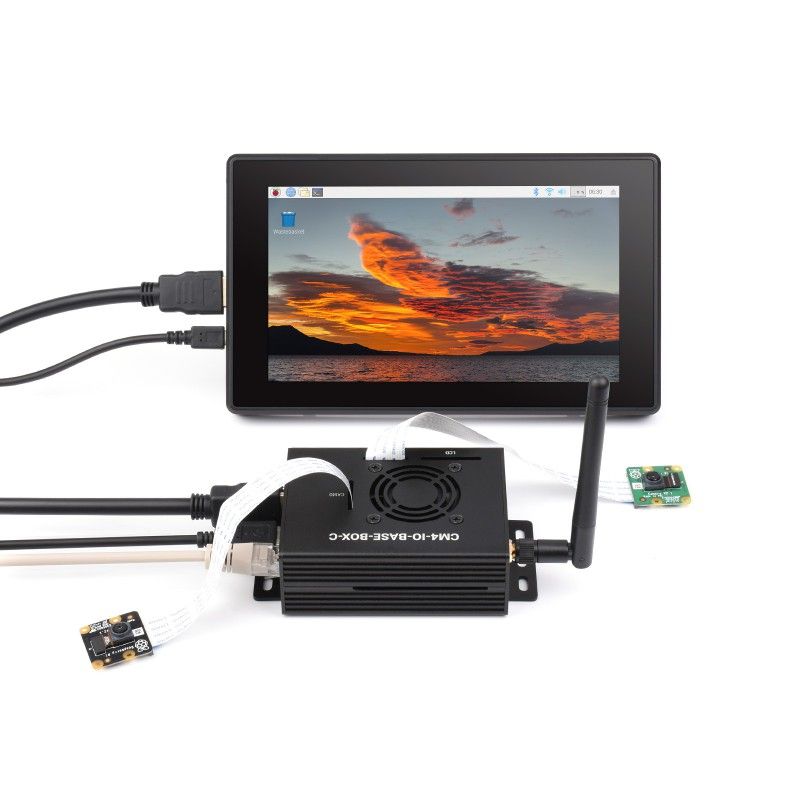

Raspberry Pi Compute Module 4 Mini-Computer Base Board (C) (23926)

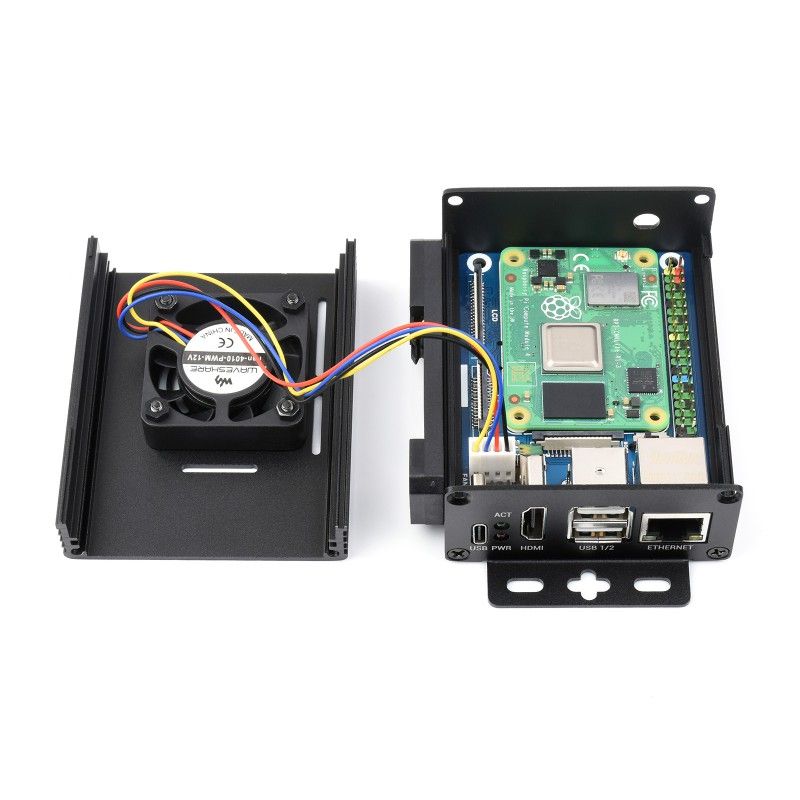

Raspberry Pi Compute Module 4 Mini-Computer Base Board (C) (23926) - це набір, що включає базову плату Raspberry Pi Compute Module 4 I/O Mini Base Board (C) (23228) та металевий корпус з системою охолоджування. Він дозволяє собрати міні-комп'ютер: на додаток до базової плати CM4-IO-BASE-C він оснащений корпусом із алюмінієвого сплаву, блоком живлення та вентилятором тощо.

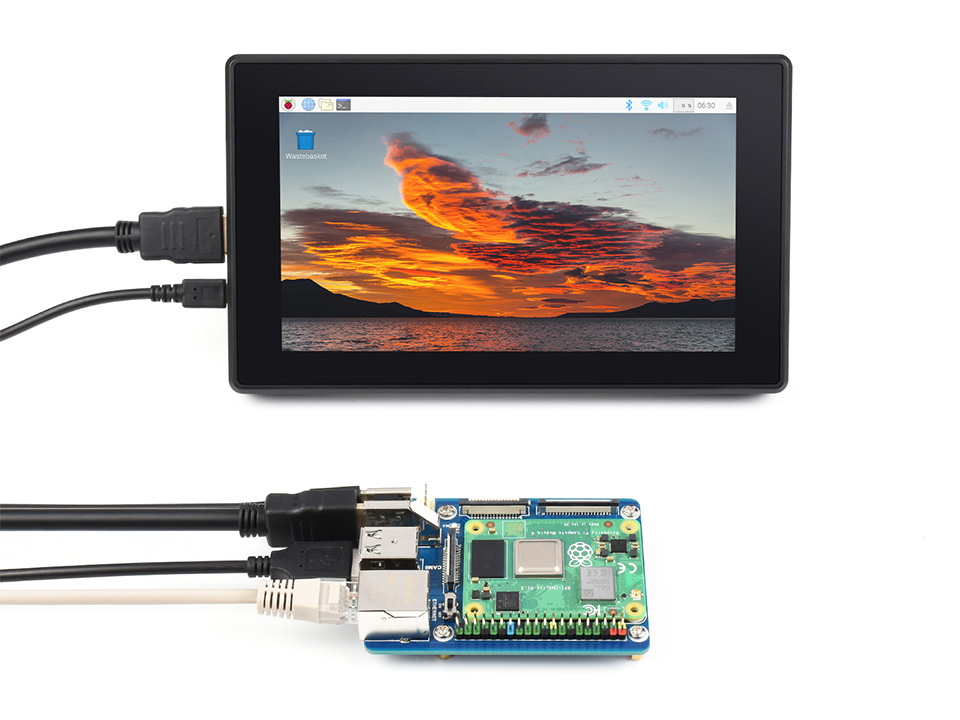

Розширювальна плата, спеціально розроблена для Raspberry Pi Compute Module 4 (CM4). CM4 є комп'ютерним модулем, що базується на архітектурі Raspberry Pi 4, але має менший форм-фактор, що дозволяє легко інтегрувати його в різні проектні пристрої. Основна мета Raspberry Pi Compute Module 4 I/O Mini Base Board (C) полягає в наданні додаткових роз'ємів та інтерфейсів для підключення зовнішніх пристроїв до CM4. Плата має роз'єми GPIO, HDMI, USB, Ethernet та інші, які дозволяють підключати різноманітні периферійні пристрої, такі як дисплеї, камери, сенсори, USB-пристрої та інше.

Raspberry Pi Compute Module 4 I/O Mini Base Board (C) дозволяє розширити можливості CM4 та забезпечує більше гнучкості при розробці проектів на базі CM4. Вона забезпечує зручні роз'єми та інтерфейси для підключення різноманітних пристроїв та дозволяє зосередитися на розробці функціональності проекту, не витрачаючи час на проектування власної розширювальної плати.

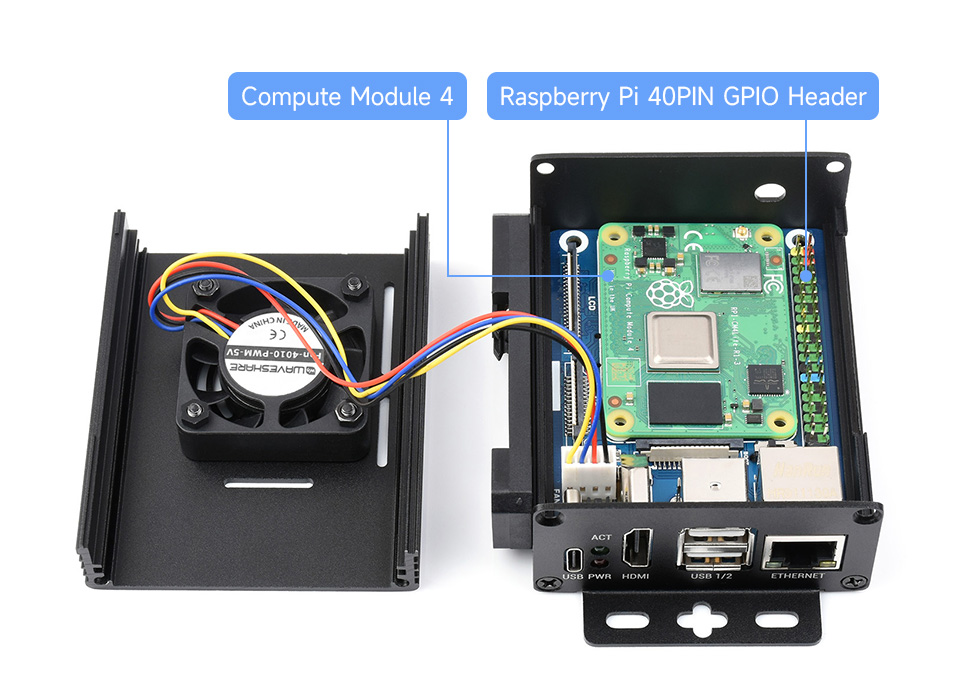

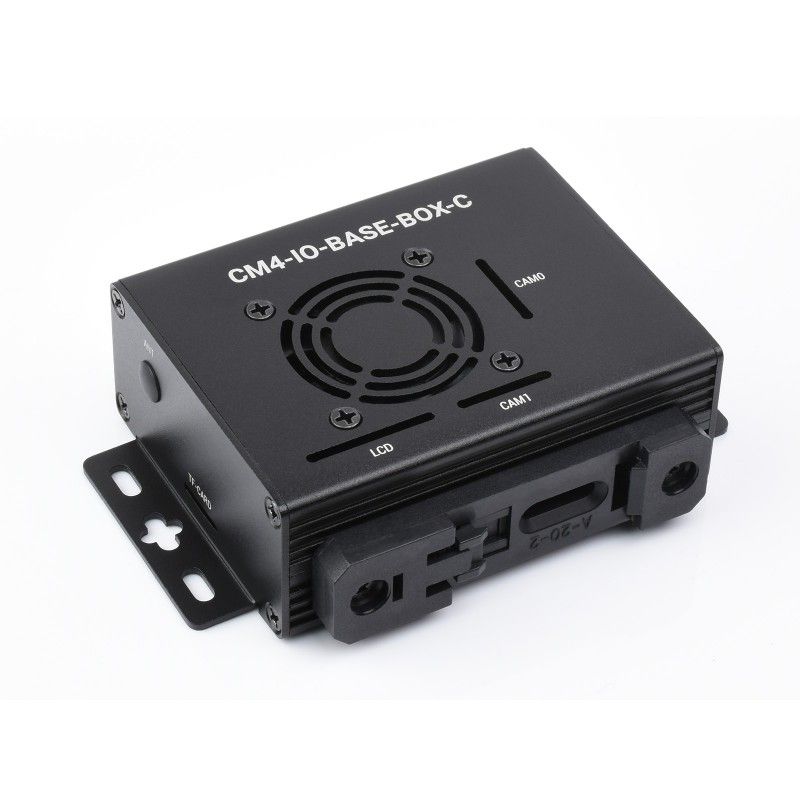

Корпус з металу забезпечує додатковий захист та охолодження СМ4.

*лише для довідки, CM4 НЕ включено.

Технічні характеристики

• CM4 SOCKET: підходить для всіх варіантів Compute Module 4
• МЕРЕЖА: роз’єм Gigabit Ethernet RJ45
• РОЗ'ЄМ: M.2 M KEY, підтримує комунікаційні модулі або твердотільні накопичувачі NVME
• Raspberry Pi: 40-контактний роз’єм GPIO
• USB: USB 2.0 типу A × 2
• ДИСПЛЕЙ: РК-порт (роз'єм FPC 40 контактів 0,5 мм)
• КАМЕРА: порт камери MIPI CSI-2 × 2 (15-контактний роз’єм FPC 1,0 мм)
• ВІДЕО: порт HDMI, підтримує вихід 4K 30fps
• RTC: годинник реального часу з гніздом для батареї та можливістю виведення Compute Module 4
• ЗБЕРІГАННЯ: гніздо для картки TF для варіантів Compute Module 4 Lite (без eMMC)
• РОЗІМ ВЕНТИЛЯТОРА: дозволяє регулювати швидкість, 5В
• ВХІД ЖИВЛЕННЯ: 5В
• РОЗМІРИ ПЛАТИ: 85 × 56 мм

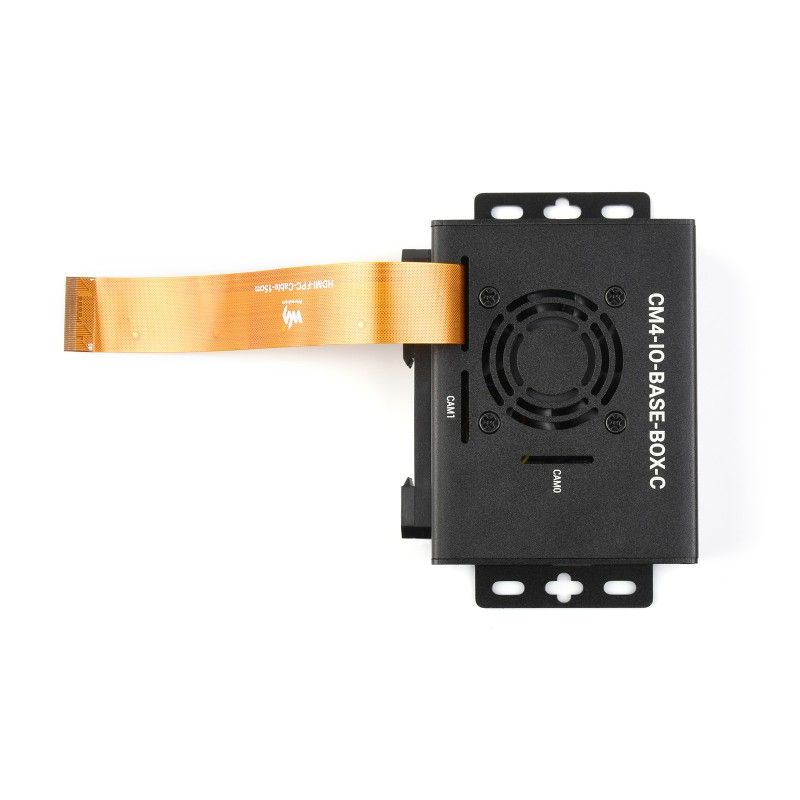

З’єднувальні кабелі розташовані в одному напрямку, що забезпесує акуратність та зручність

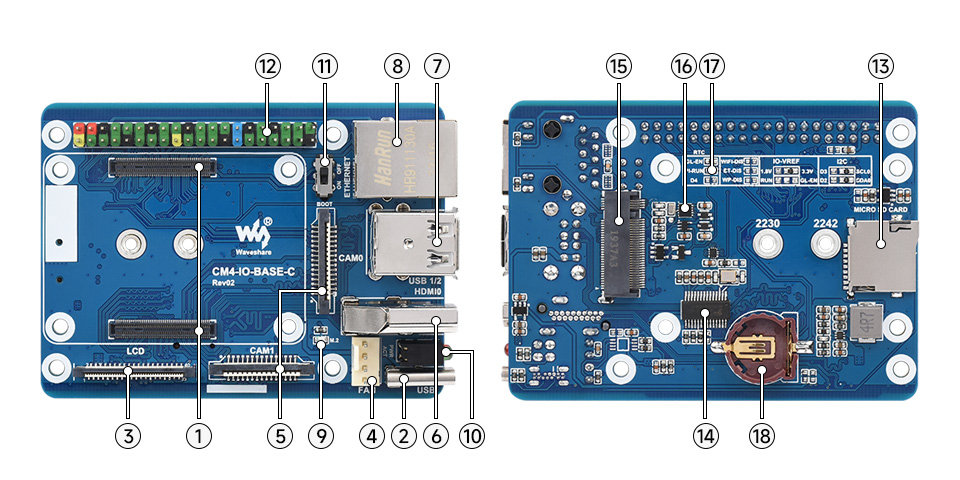

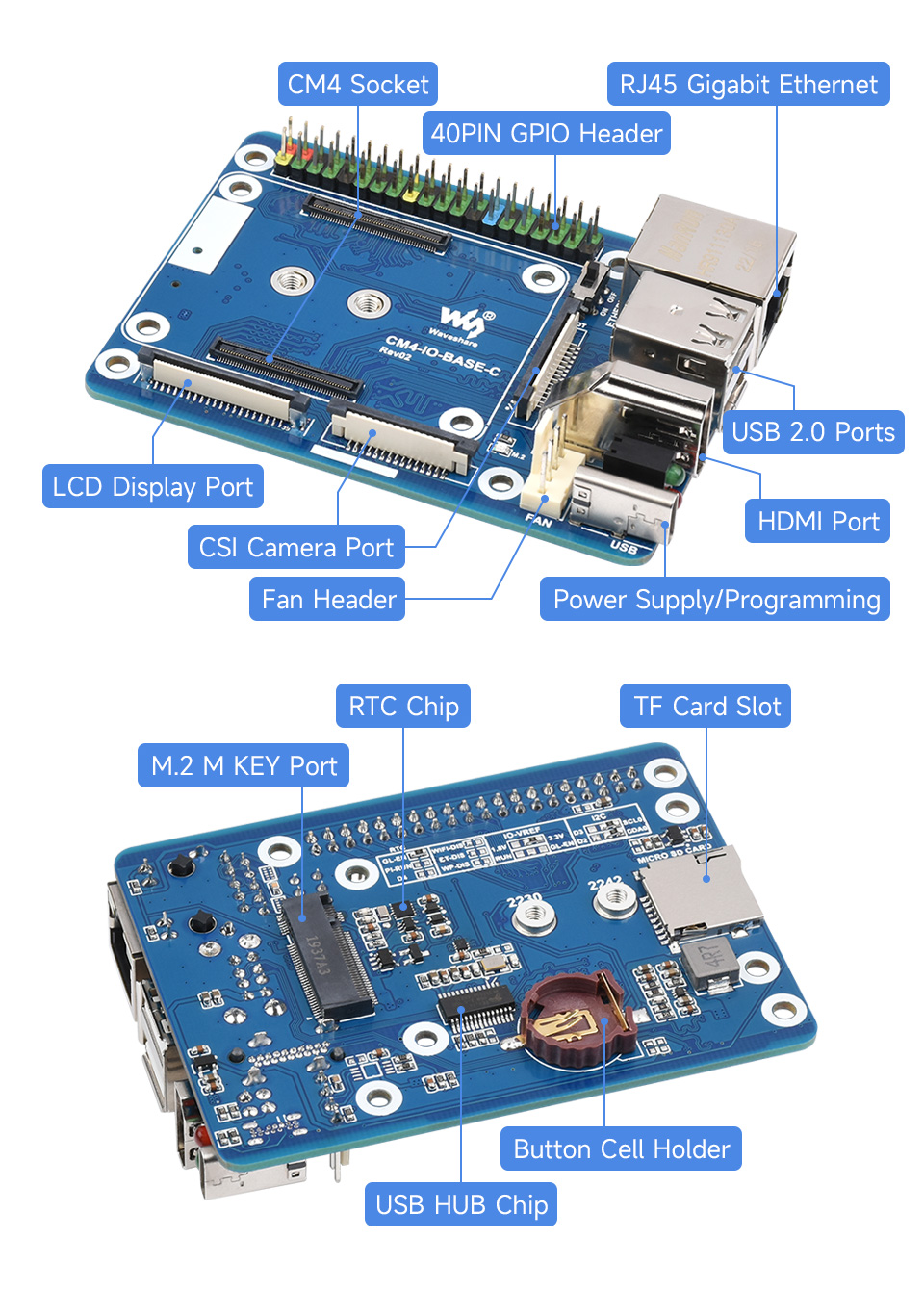

Елементи плати:

1. Роз’єм CM4: підходить для всіх варіантів Compute Module 4
2. Вхідна потужність/програмування: джерело живлення 5 В/2,5 А або використовується для запису eMMC
3. РК-порт: 40-контактний порт РК-дисплея для прямого підключення до дисплея серії 70H-1024600
4. FAN: для підключення вентилятора охолодження, дозволяє регулювати швидкість через порти вводу-виводу
5. CAM: 2 порти камери MIPI CSI
6. Роз’єм HDMI0: порт HDMI0, підтримує вихід 4K 30fps
7. Порти USB 2.0: 2 порти USB 2.0 для підключення різноманітних пристроїв USB
8. Роз’єм Gigabit Ethernet: роз’єм Gigabit Ethernet RJ45 з підтримкою мережі 10/100/1000M
9. Індикатор M.2: вказує на робочий стан інтерфейсу M.2
10. Індикатори Raspberry Pi:
    1. Зелений світлодіод: PWR, що вказує на стан джерела живлення Raspberry Pi
    2. Червоний світлодіод: ACT, що вказує на робочий стан Raspberry Pi
11. Перемикач завантаження:
    1. УВІМКНЕНО: CM4 завантажуватиметься з інтерфейсу USB-C
    2. ВИМКНЕНО: CM4 завантажуватиметься з картки eMMC або TF
12. 40-контактний роз’єм GPIO для підключення різного роду HAT
13. Гніздо для картки TF для підключення картки TF із попередньо записаним зображенням (ЛИШЕ для спрощеної версії)
14. FE1.1S: Мікросхема USB HUB, підтримує розширення порту USB
15. Слот M.2 підтримує твердотільні накопичувачі NVME або комунікаційні модулі з інтерфейсом PCIE M.2 KEY-M
16. Чіп RTC дозволяє виконувати пов’язані з RTC функції, як-от пробудження, завершення роботи, перезавантаження тощо
17. Вибір переривання RTC:
    1. GN-EN: завершення роботи CM4 (за замовчуванням) після переривання RTC
    2. PI-RUN: перезавантаження CM4 після переривання RTC
    3. D4: контакт D4 спрацьовує при перериванні RTC
18. Тримач батареї RTC підтримує кнопковий елемент CR1220

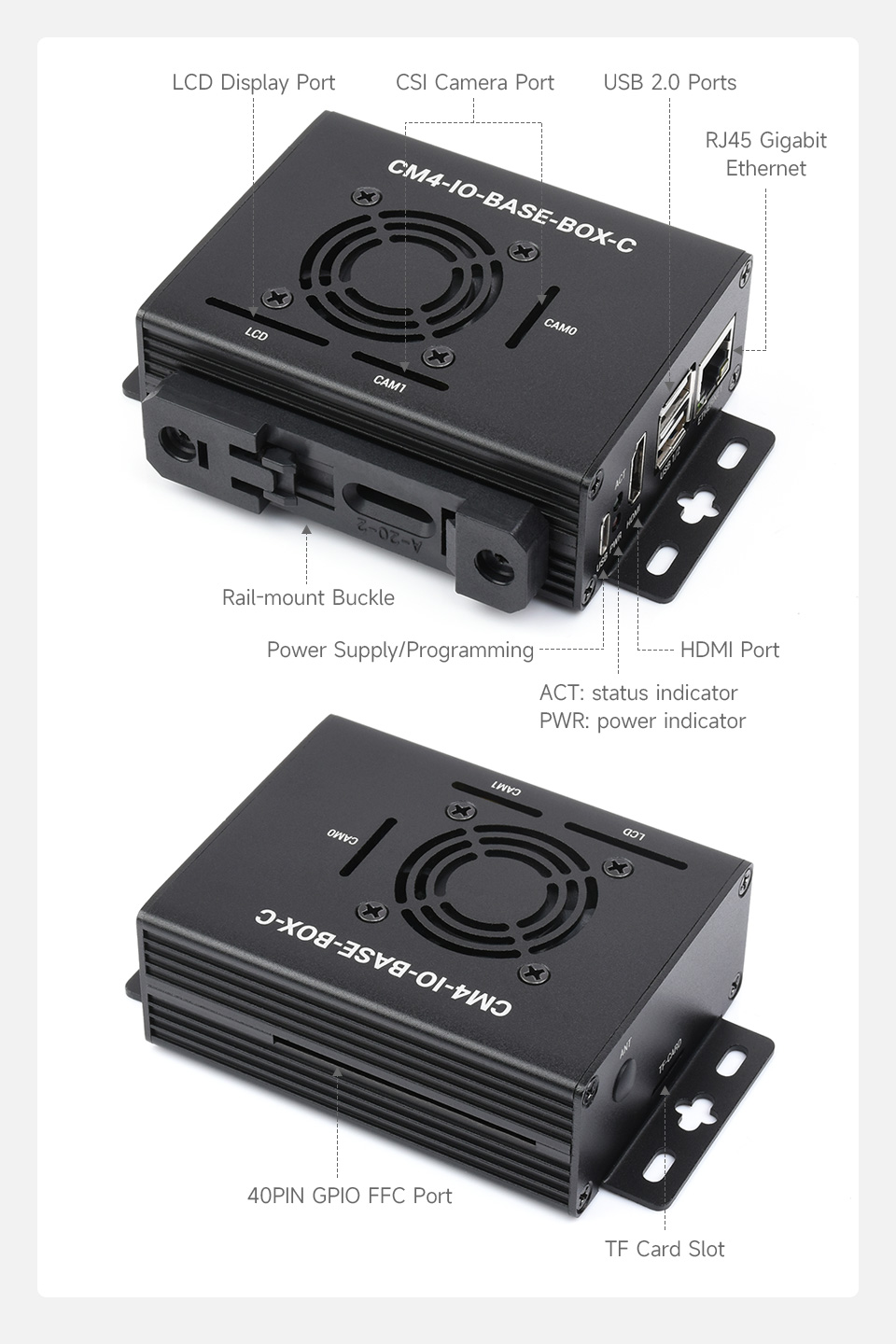

Точний виріз із чіткою етикеткою
Кожен виріз повністю збігається з роз’ємом

Вентилятор охолодження в комплекті
Поставляється з вентилятором охолодження в поєднанні з вентиляційним отвором для кращого розсіювання тепла

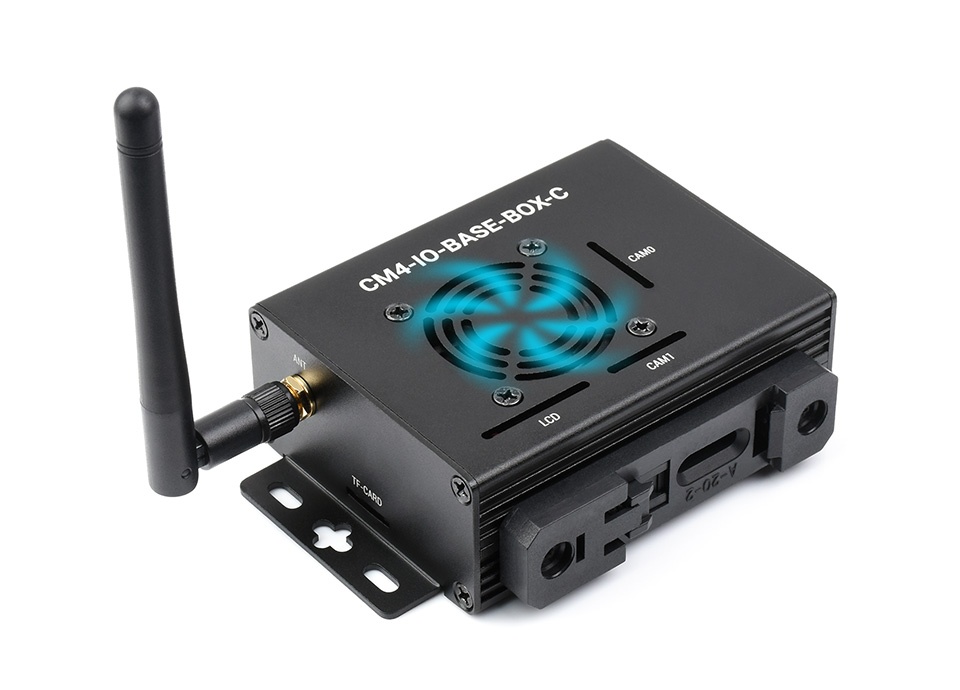

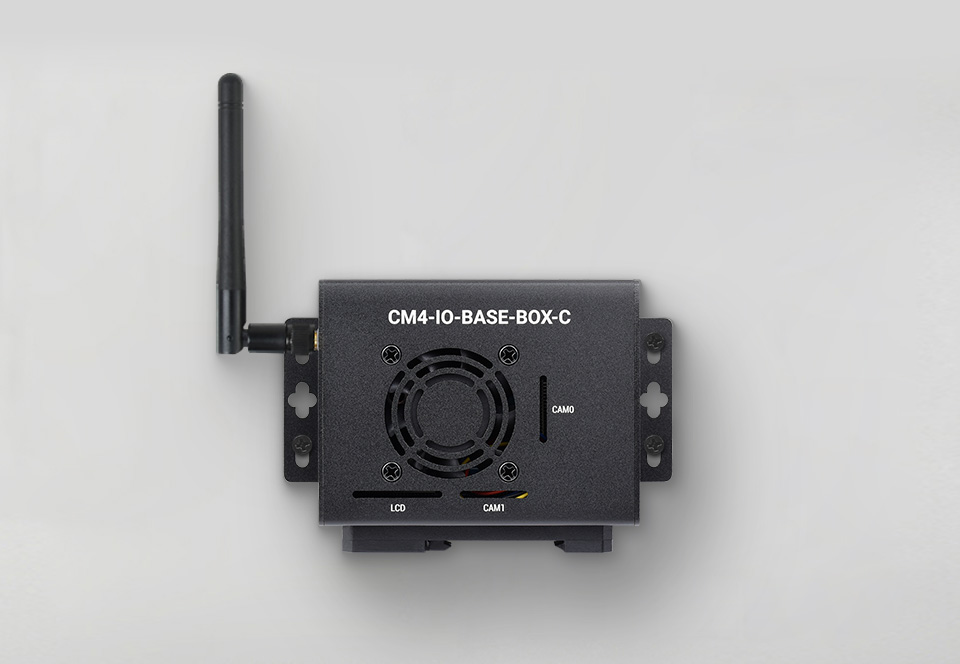

*лише для довідки, антена НЕ входить у комплект

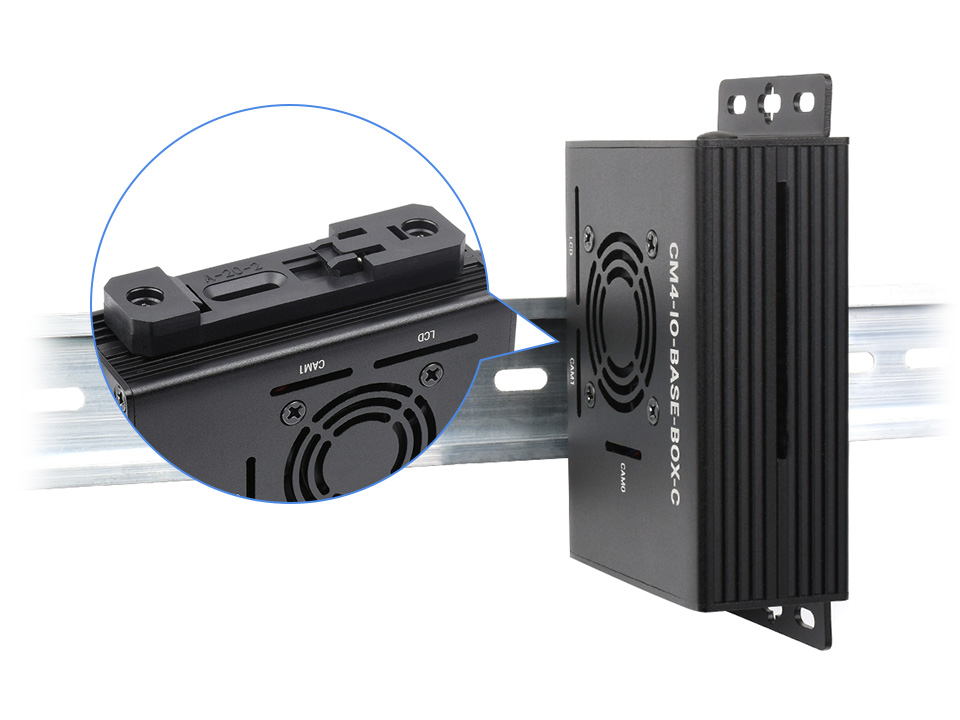

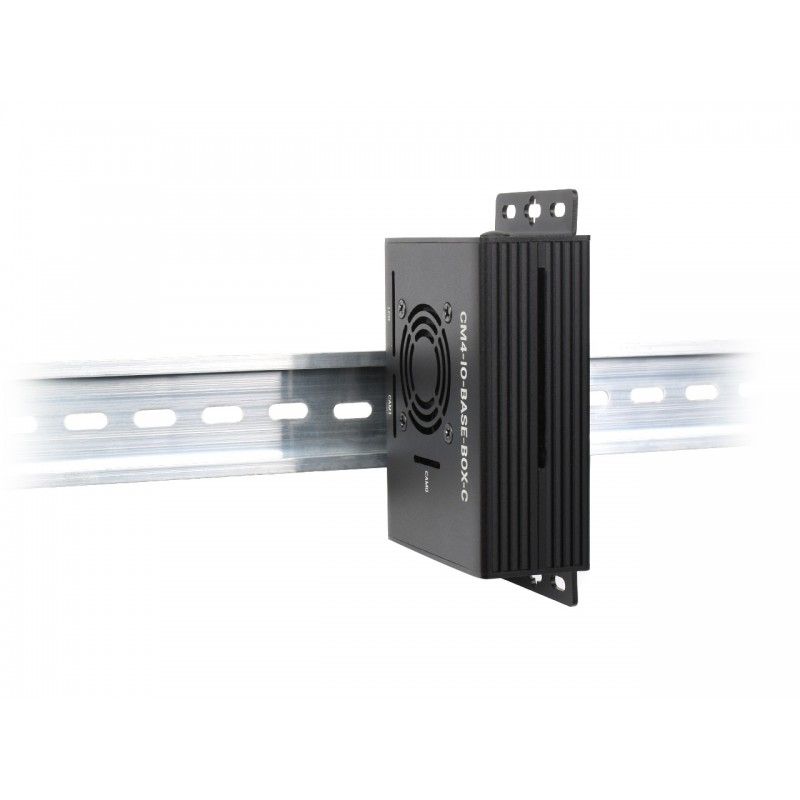

Промислова конструкція на рейках
Підходить для сценаріїв, які вимагають монтажу на рейках, більш стабільна установка

Опора для настінного кріплення
Отвори для настінного кріплення з двох сторін, зручно для кріплення

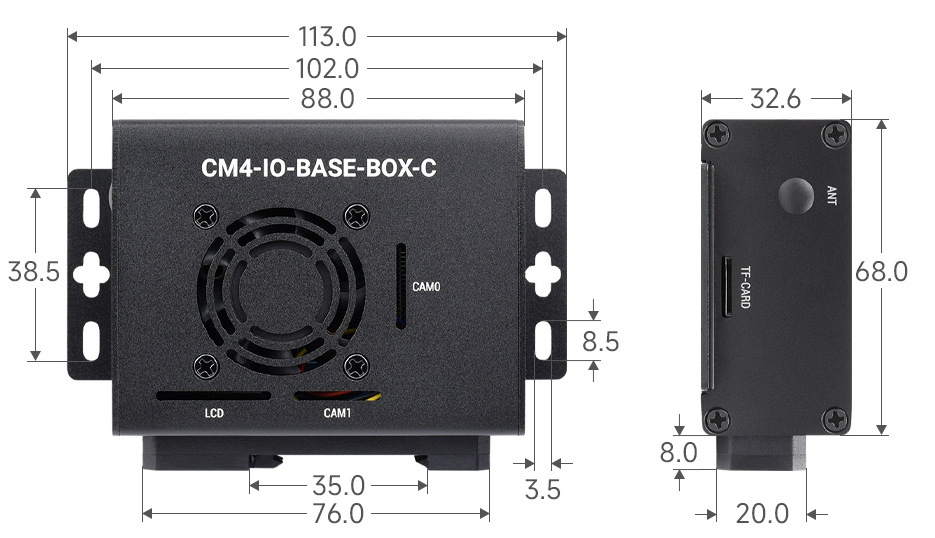

Габаритні розміри: 113мм х 76мм х 32,6мм

WIKI: www.waveshare.com/wiki/CM4-IO-BASE-C

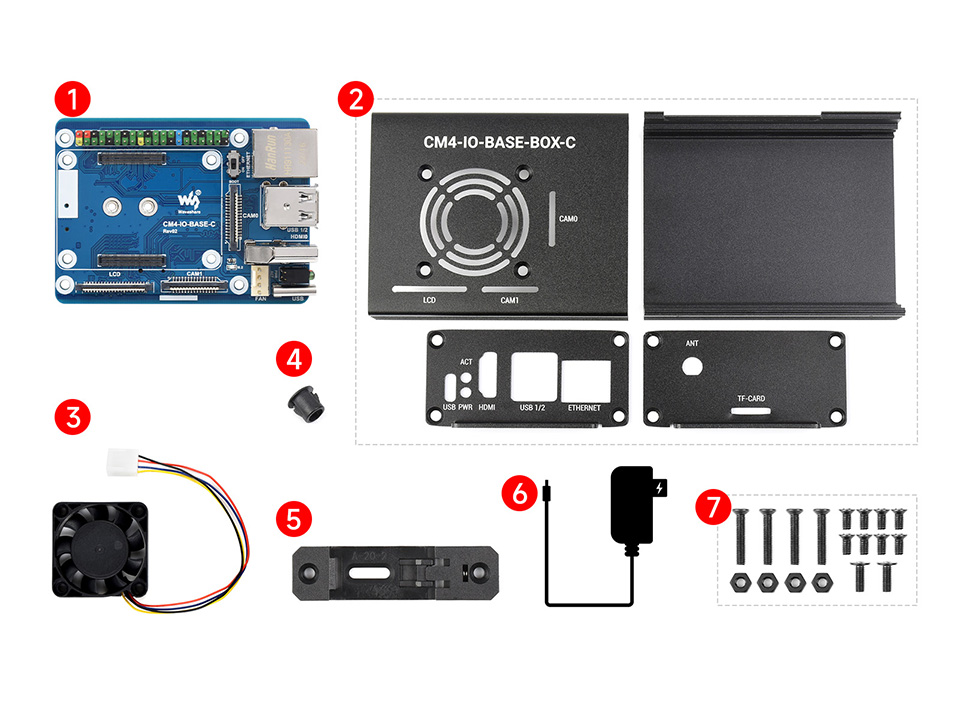

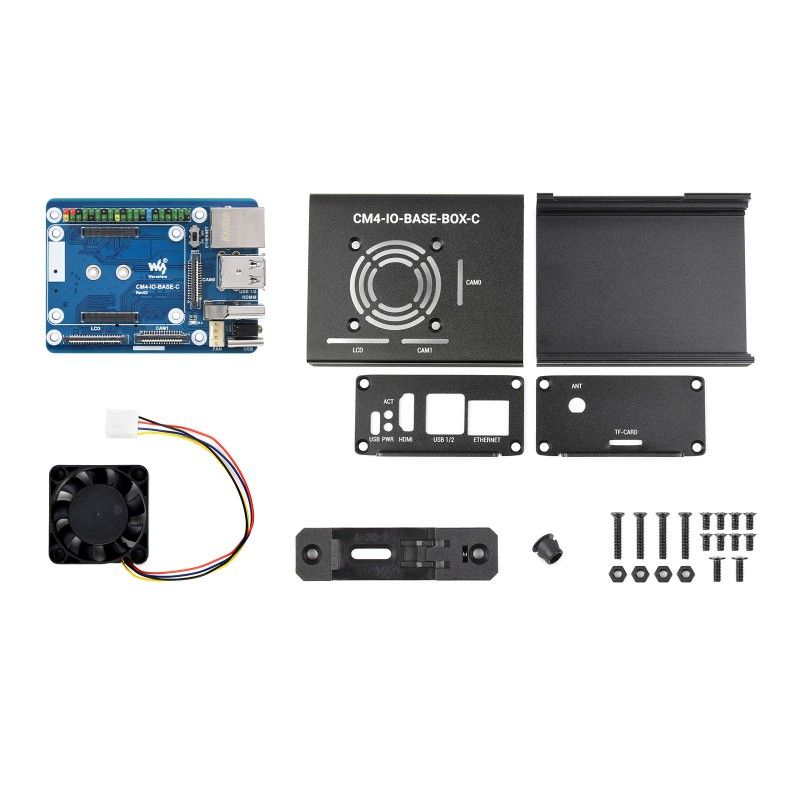

Комплект поставки:

1. CM4-IO-BASE-BOX-C x1
2. Металевий корпус (верх і низ) x1
3. Вентилятор-4010-ШІМ-5В x1
4. Гумова заглушка роз’єму антени x1
5. Пряжка на рейку x1
6. Блок живлення 5 В 3 А типу C x1
7. Пакет гвинтів х1 шт

Вага: 0,29 кг
