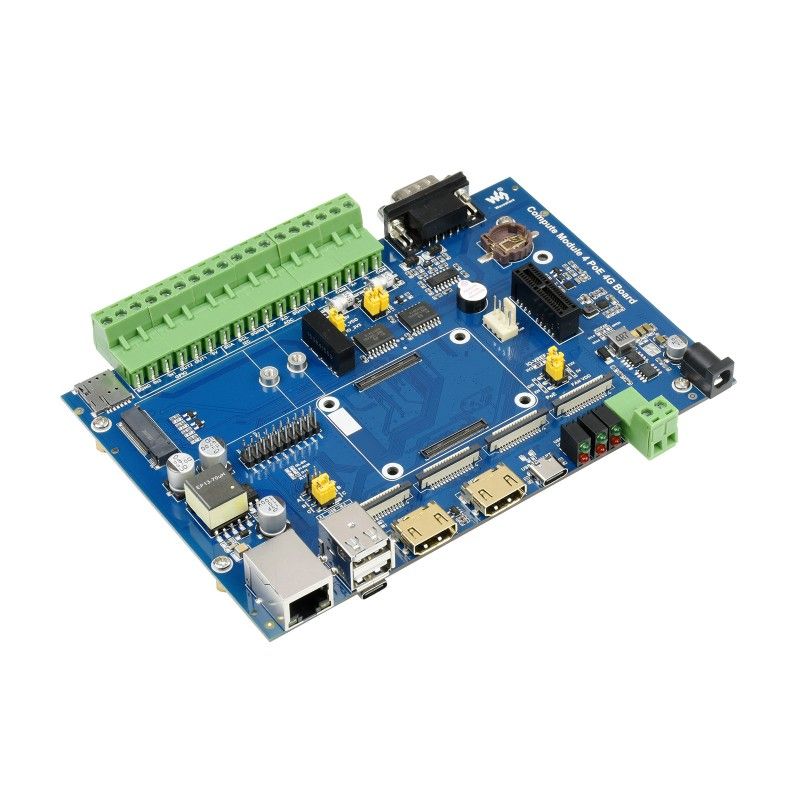

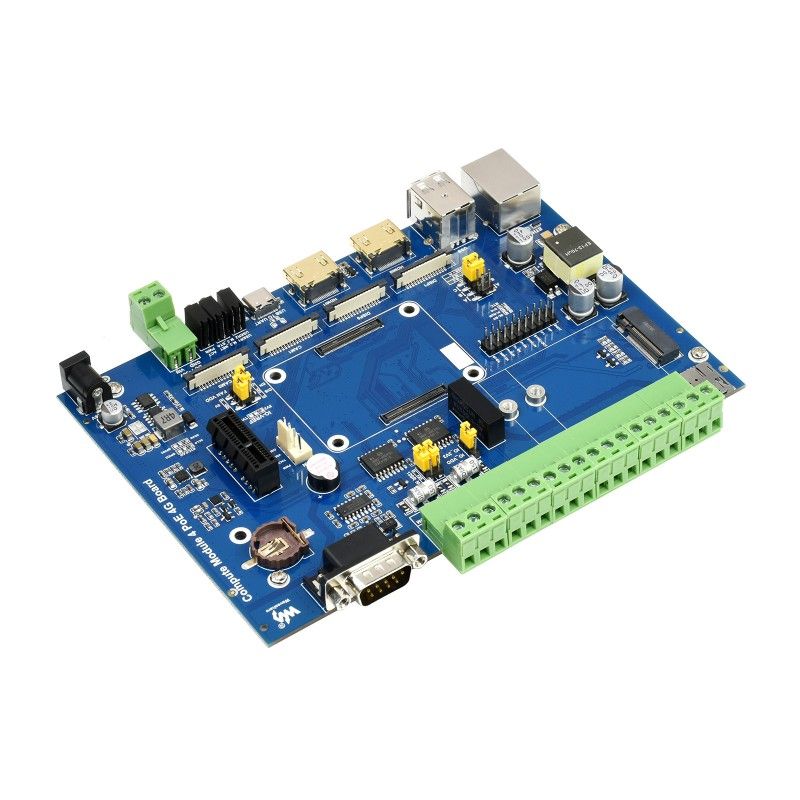

Raspberry Pi Compute Module 4 I/O PoE 4G Board (20535)

В комлпект модуль Raspberry Pi Compute Module 4 не входить

Raspberry Pi Compute Module 4 I/O PoE 4G Board (20535) — це базова плата промислового класу пристроїв IoT, розроблена для Raspberry Pi Compute Module 4. Вона має функції зв'язку, включаючи глобальну стільникову мережу 5G / 4G / 3G / 2G і функцію живлення через інтернет PoE Ethernet. Плата містить різні промислові ізольовані інтерфейси, такі як CAN, RS485, RS232, ADC і GPIO, що робить її ідеальним вибором для різних промислових додатків IoT. У порівнянні з версією для CM3, ця версія забезпечує більш високу продуктивність обробки.

Основні особливості:

• Сумісна з обчислювальним модулем Raspberry Pi 4
• Слот M.2 для підключення окремого комунікаційного модуля, із підтримкою мережі 5G / 4G / 3G / 2G
• Порт Ethernet 10 / 100M / 1000M з автопогодженням, з включеним PoE
• USB HUB, дозволяє підключати більше USB-пристроїв
• USB TO UART, для послідовного налагодження
• Надає різні промислові ізольовані інтерфейси: CAN, RS485, RS232, ADC, GPIO, RTC
• Кілька портів, пов'язаних з відео, таких як HDMI, DSI, CSI
• Світлодіодні індикатори для контролю робочого стану

Технічні характеристики:

• Роз'єм CM4 SOCKET. Підходить для всіх варіантів Compute Module 4
• Комунікація:
  Роз'єм Gigabit Ethernet RJ45, інтегрує схему PoE, сумісну з 802.3af (5 В / 2,5 А)
  M.2 B KEY, підтримує модуль 5G / 4G
  Слот для SIM-карти, підтримує стандартну SIM-карту для зв'язку 5G / 4G / 3G / 2G
• РОЗ'ЄМИ. Ізольований RS485, ізольований RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
• USB-порт. Два USB 2.0 типу A
• ДІСПЛЕЙ. Два порту дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
• КАМЕРА: Два порти камери MIPI CSI-2 (15-контактний роз'єм 1.0 мм FPC)
• ВІДЕО. Два порти HDMI, підтримка виведення 4K 30 кадрів в секунду
• RTC. Годинник реального часу з батарейним відсіком і можливістю пробудження Compute Module 4
• СХОВИЩЕ. Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР ОХОЛОДЖЕНЯ з регульованою швидкістю обертання, вхід 5 В / 12 В
• ЖИВЛЕННЯ. 7V ~ 36V
• ГАБАРИТНІ РОЗМІРИ. 160 × 114 мм

Інтерфейси (M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485):

Приклад використання:

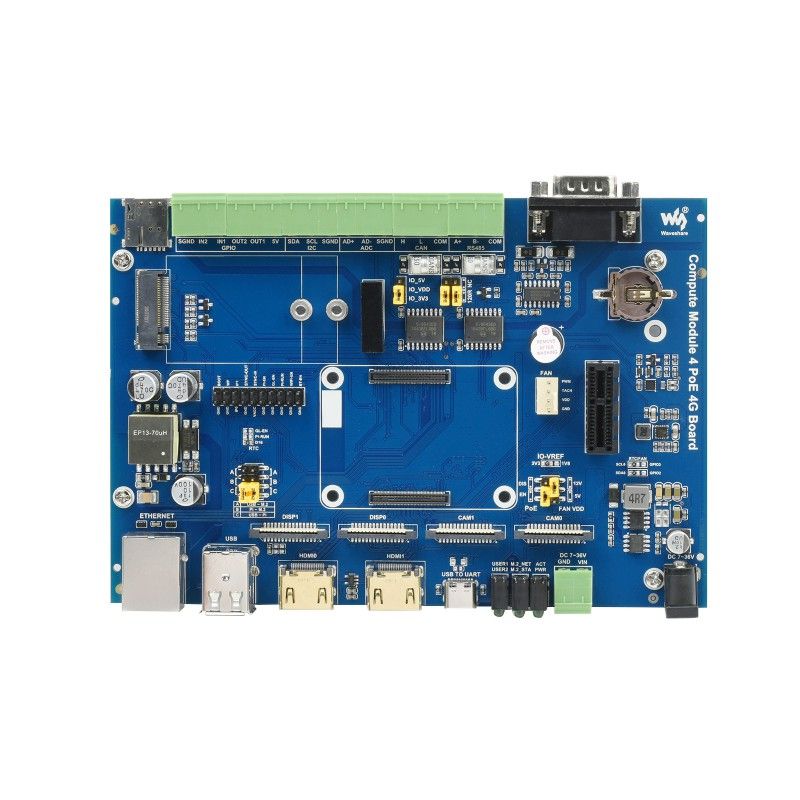

Елементи платы:

1. Роз'єм Compute Module 4 для підключення Raspberry Pi Compute Module 4
2. Вхід живлення. Широкодіапазонне джерело живлення 7-36 В
3. Індикатор стану CM4
   червоний: індикатор живлення Raspberry Pi
   зелений: індикатор робочого стану Raspberry Pi
4. Індикатор стану M.2
   червоний: індикатор включений
   зелений: індикатор робочого стану
5. Призначений для користувача світлодіодний індикатор зручний для тестування виходу введення / виведення або моніторингу стану виконання програми
6. USB TO UART для послідовного налагодження
7. HDMI. два порти HDMI, підтримка подвійного виведення 4K 30 кадрів в секунду
8. USB 2.0. два порти USB 2.0, для підключення USB-пристроїв
9. RJ45 Gigabit Ethernet. Порт Gigabit Ethernet 10/100/1000 Мбіт / с з автопогодженням, з функціями PoE Power Over Ethernet
10. Слот M.2 для підключення модуля зв'язку 5G / 4G
11. Слот для SIM-карти підтримує стандартну SIM-карту для зв'язку 4G / 3G / 2G
12. Тримач батареї реального часу RTC підтримує тип батареї CR1220
13. Роз'єм PCIe Gen 2 × 1
14. Роз'єм вентилятора для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
15. Зумер
16. DISP. два порти дисплея MIPI DSI
17. САМ. два порти камери MIPI CSI
18. Ізольований GPIO дозволяє управляти / виявляти пристрої через GPIO
19. Ізольований I2C дозволяє управляти / зчитувати пристрою через I2C
20. Ізольований диференційний вхід АЦП
21. Ізольований інтерфейс CAN
22. Ізольований інтерфейс RS485
23. Ізольований інтерфейс RS232

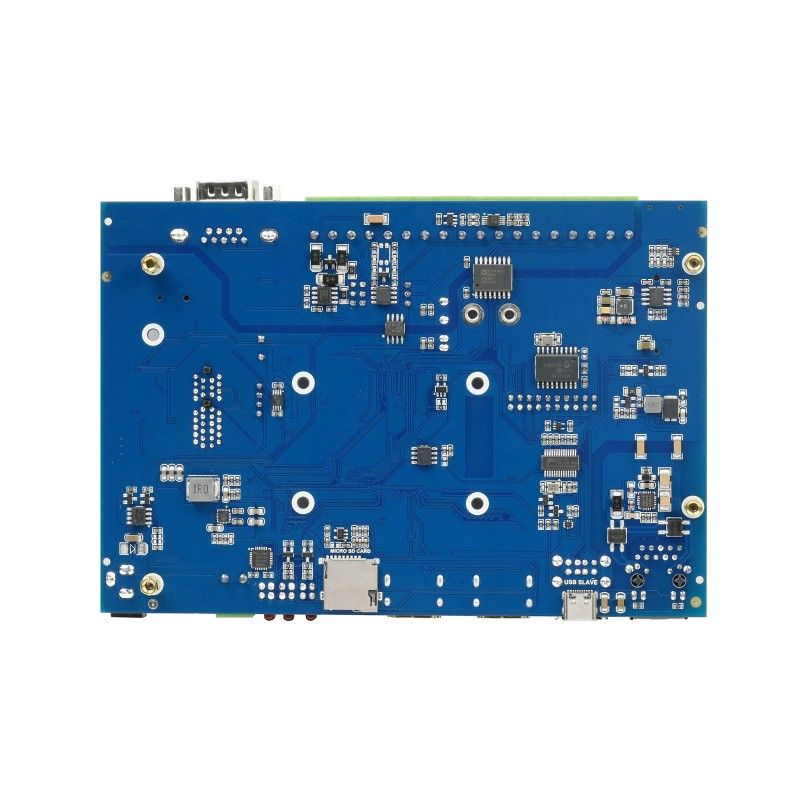

24. Слот для карти Micro SD (нижня сторона). Вставте карту Micro SD з попередньо записаною системою, щоб запустити Compute Module 4 Lite
25. Порт програмування USB-C (нижня сторона) дозволяє записувати образ системи в обчислювальний модуль з варіантом eMMC

Габаритні розміри: 160мм х 114мм

Інформація для розробників (Wiki): Compute_Module_4_PoE_4G_Board

В комплекті поставки:

1. Плата Compute Module 4 PoE 4G Board x1

Вага: 0.158 кг
