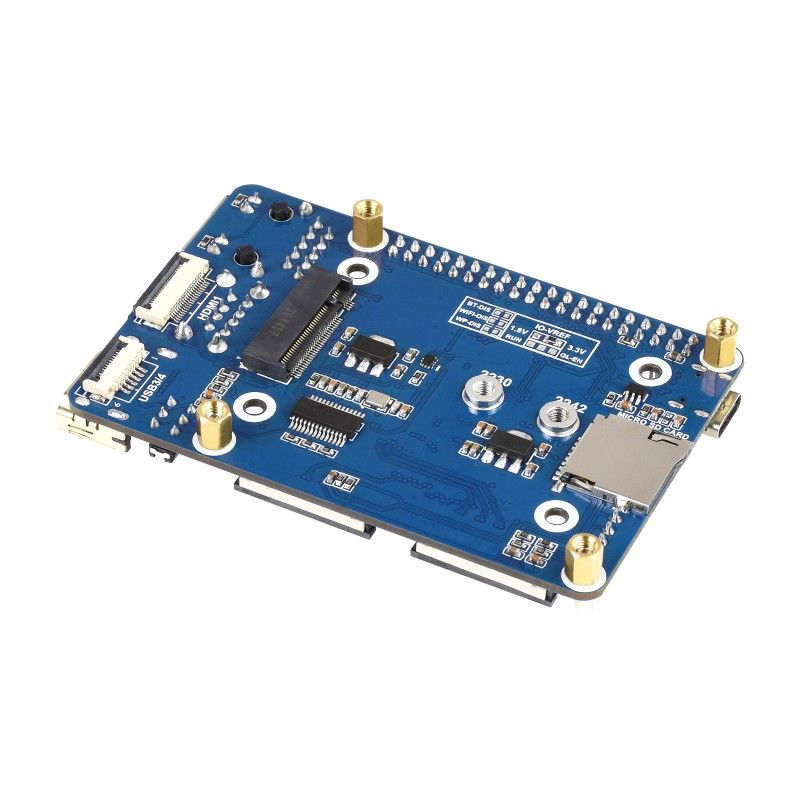

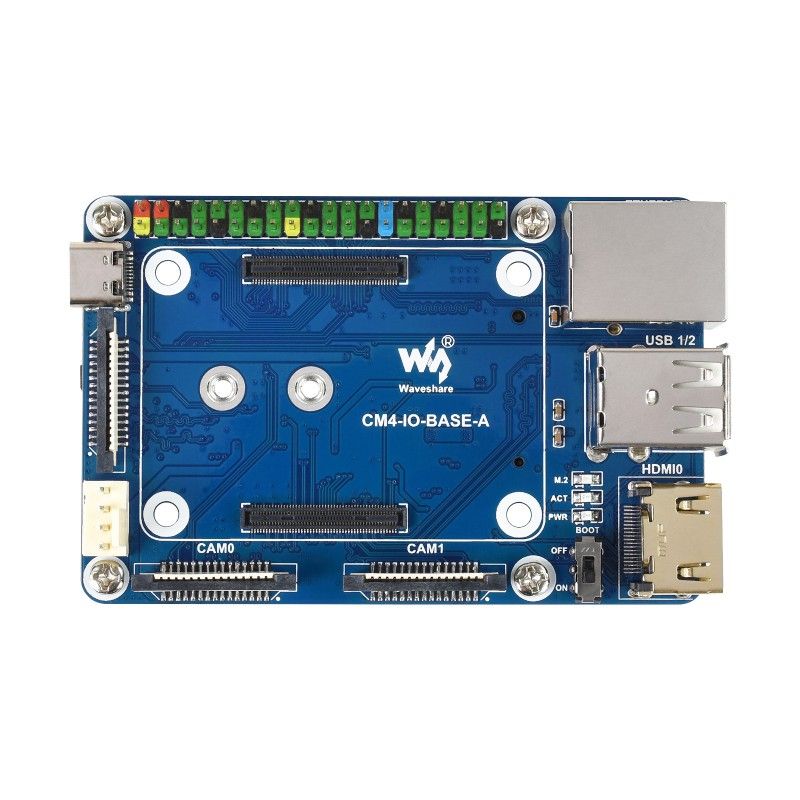

Raspberry Pi Compute Module 4 I/O Mini Base Board (А) (19887)

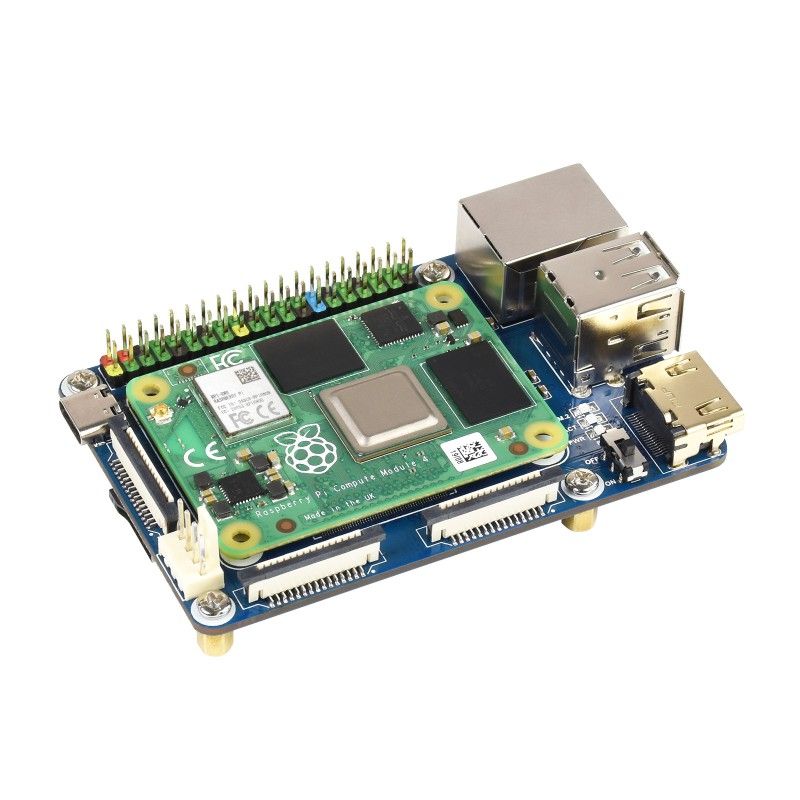

Raspberry Pi Compute Module 4 I/O Mini Base Board А (19887) — базова плата для роботи з обчислювальним модулем Raspberry Pi Compute Module 4, яка надає можливість скористатися всіма фізичними роз'ємами інтерфейсів, закладеними в конструкції цього обчислювального модуля, в тому числі мережевих RJ45, HDMI, роз'ємами камери і дисплея, USB, ну і звичайно повнорозмірним GPIO 40Pin з кольоровим маркуванням. По суті виходить зібраний аналог Raspberry Pi 4В, має понад те і роз'єм М.2 для підключення NVME SSD.

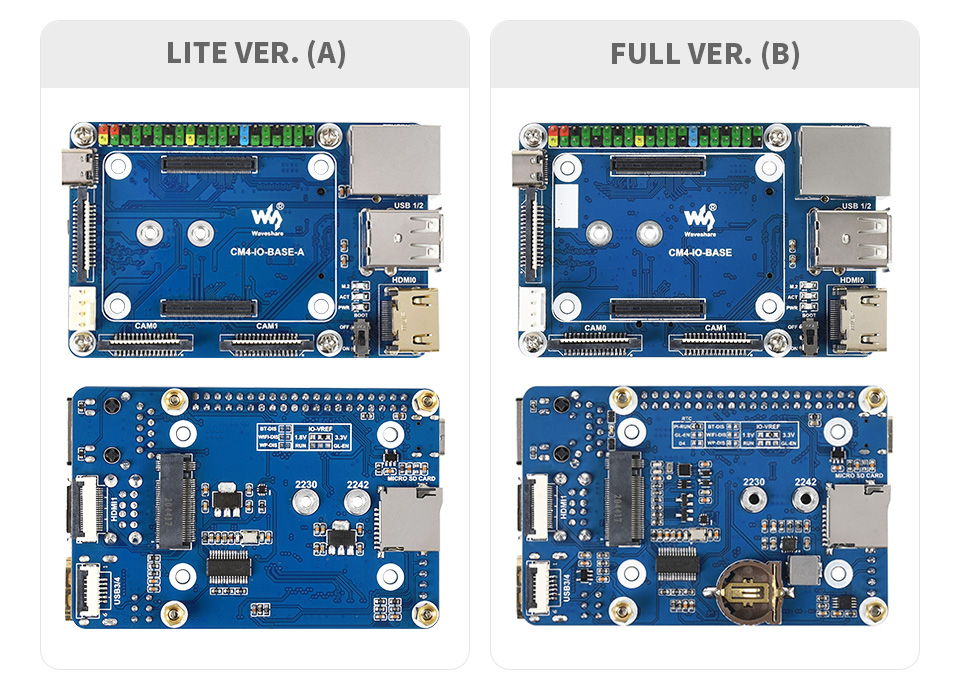

На відміну від повної і більш дорогий версії (В) цього модуля Raspberry Pi Compute Module 4 I/O Mini Base Board В (19602) , в версії (А) відсутні: Чіп RTC, що дозволяє виконувати функції, пов'язані з RTC, такі як пробудження, вимикання, перезавантаження і т. д., EMC2301 контролер вентилятора, для регулювання / вимірювання швидкості і Тримач батареї RTC для круглої батареї тип CR1220. Але завдяки цьому вартість цієї плати стала більш бюджетною.

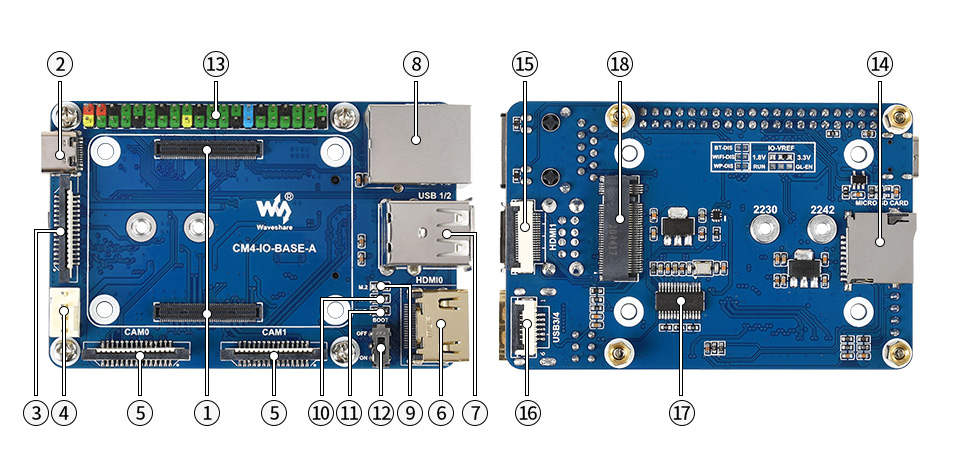

Елементи конструкції:

1. Роз'єм CM4 підходить для всіх варіантів Compute Module 4
2. Роз'єм живлення / програмування. Джерело живлення 5 В / 2,5 А або використовується для запису eMMC
3. Порт дисплея MIPI DSI
4. Роз'єм для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
5. 2x порта камери MIPI CSI
6. Роз'єм HDMI0. Порт HDMI0, підтримує виведення до 4K 30 кадрів в секунду
7. 2 порти USB 2.0 для підключення різних USB-пристроїв
8. Роз'єм Gigabit Ethernet RJ45 з підтримкою мережі 10/100/1000 Мбіт / с
9. Індикатор M.2 для індикації робочого стану інтерфейсу M.2
10. Індикатор ACT для індикації робочого стану Raspberry Pi
11. Індикатор PWR для індикації живлення Raspberry Pi від блоку живлення
12. Вибір BOOT (ЗАВАНТАЖЕННЯ):
    перемичка закорочена: CM4 буде завантажуватися через інтерфейс USB-C
    перемичка відкрита: CM4 буде завантажений з карти eMMC або Micro SD
13. Роз'єм 40PIN GPIO
14. Слот для підключення карти Micro SD з попередньо записаними даними (ТІЛЬКИ варіант Lite)
15. Роз'єм HDMI1 FFC. Порт HDMI1, підтримує висновок 4K 30 кадрів в секунду
16. Роз'єм USB 2.0 FFC можна підключити через перехідник
17. FE1.1S. Чіп USB HUB, що розширює один порт USB до 4-х портів

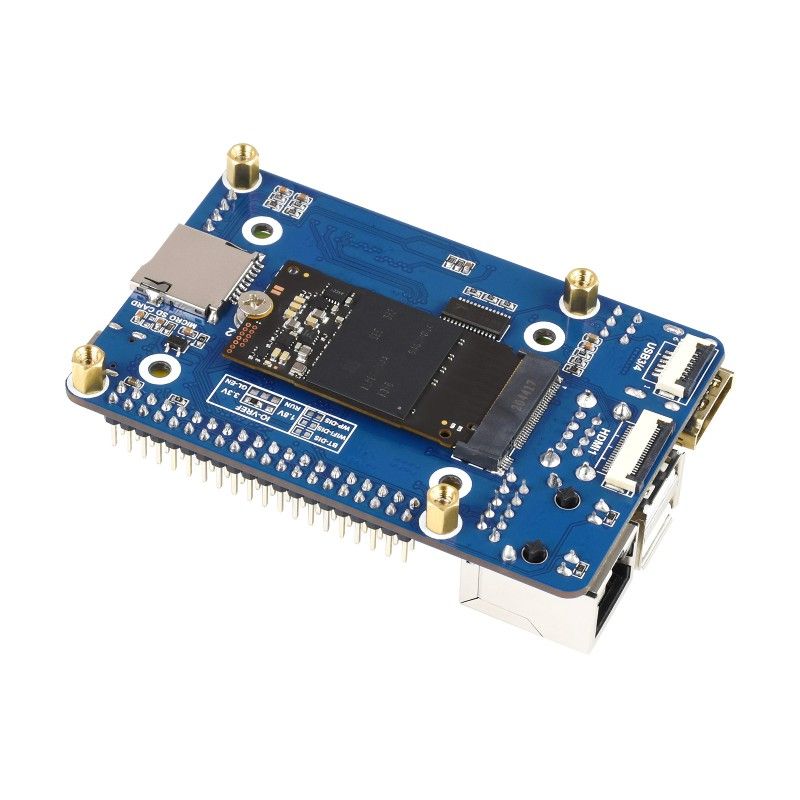

18. Слот M.2 підтримує різні типи твердотільних накопичувачів NVME або комунікаційні модулі з інтерфейсом PCIE M.2 KEY-M

Габаритні розміри: 85мм х 56мм

Інформація для розробників (Wiki): CM4-IO-BASE-A

До комплекту поставки входять:

1. Базова плата CM4-IO-BASE-А - 1 шт.
2. Гвинт для кріплення SSD - 1 шт.

1. 2.

Вага: 0.045 кг
