Raspberry Pi Compute Module 4 I/O Binocular Camera Base Board (21153)

Raspberry Pi Compute Module 4 I/O Binocular Camera Base Board (21153) - модуль бінокулярної камери для обчислювального модуля Raspberry Pi 4. Він підходить як для оцінки роботи Raspberry Pi CM4, так і для інтеграції в кінцеві продукти. Він призначений для використання в додатках ШІ, таких як Vision Robots, проекти Depth Vision, проекти Stereo Vision.

Приклади використання:

Виявлення та розпізнавання автомобілів, неавтомобілів, пішоходів, дорожніх знаків, дорожніх подій.

Розпізнавання та ранжування транспортних засобів та дорожніх умов, розпізнавання статусу водія та надання інтелектуальної допомоги.

Підходить для навчальних змагань, таких як роботизований зір, OpenCV, проекти AI IoT, програмування на Python і т.д.

Використовується в галузі промислових роботів, забезпечуючи такі функції робота, як ідентифікація мети, позиціонування, вимірювання розміру, бінокулярне картографування глибини, навігація.

Підключення до обчислювального модуля CM4 здійснюється через стандартний роз'єм CM4, сумісний з обчислювальним модулем 4 Lite/варіант EMMC (обчислювальний модуль Raspberry Pi CM4 у комплект поставки не входить).

Основні особливості:

• Роз'єм CM4 підходить для всіх варіантів Compute Module 4
• Роз'єм Gigabit Ethernet RJ45
• Роз'єм USB 2.0 × 1
• Роз'єм FFC HDMI, PCIe та USB Роз'єм FFC × 1
• Роз'єм GPIO FFC × 1
• Подвійна камера 8MP
• датчик IMX219
• роздільна здатність 3280 × 2464 (на канал)
• Розмір КМОП 1/4 дюйма
• діафрагма F2.4
• фокусна відстань 2,6 мм
• FOV 83/73/50 градусів (діагональ/горизонт/вертикаль)
• спотворення < 1%
• базова довжина 60 мм
• Відео HDMI × 1, підтримує виведення 4K 30fps
• Слот картки пам'яті MicroSD для варіантів Compute Module 4 Lite (без eMMC)
• Живлення 5 В/2,5 А
• Розміри 85,0×51,5 мм

Широкий вибір інтерфейсів.

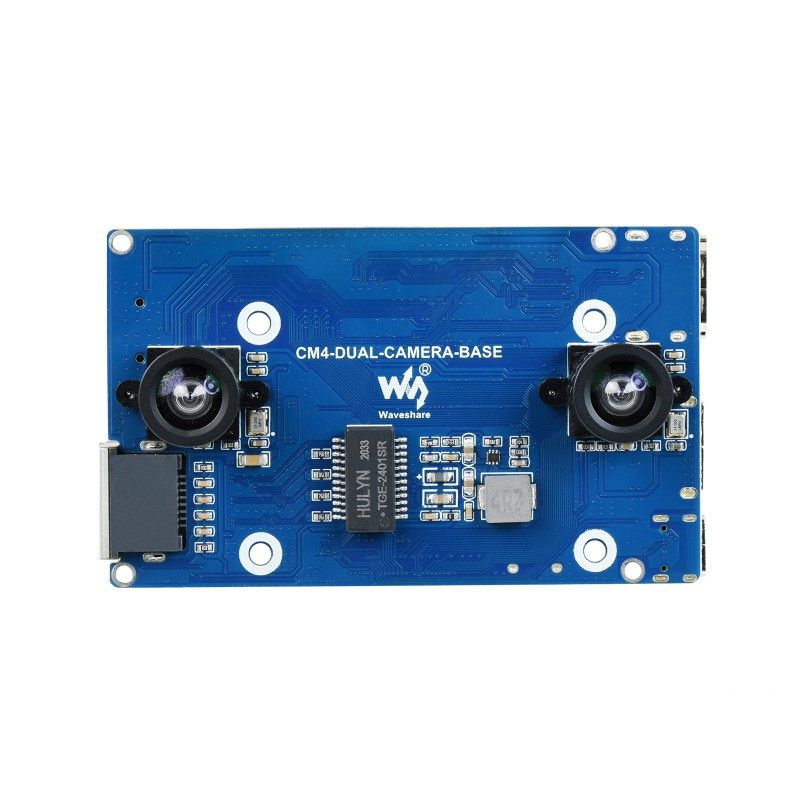

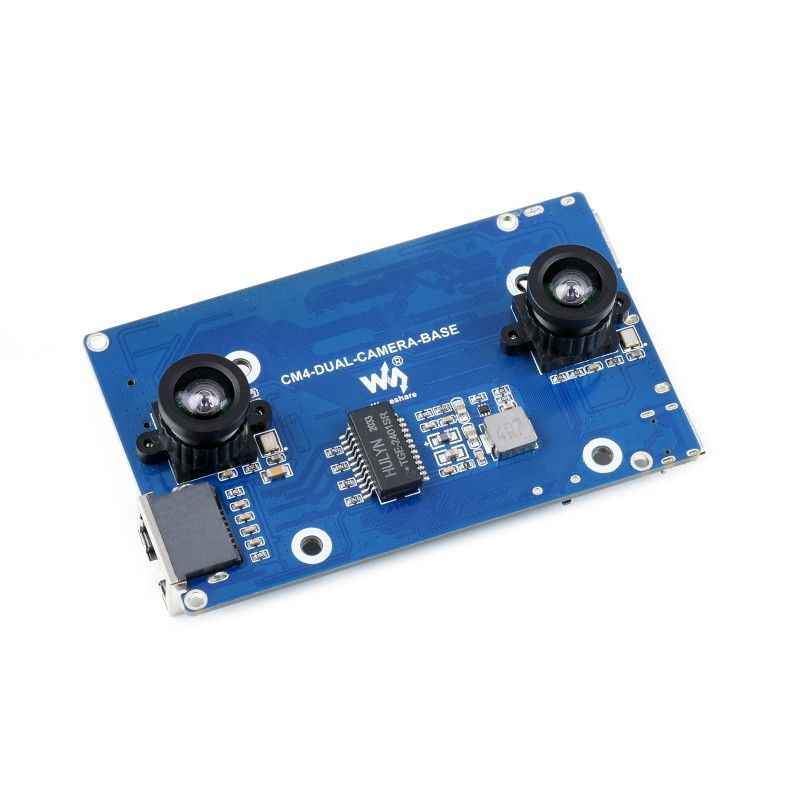

Елементи плати:

1. Роз'єм СМ4 підходить для всіх варіантів Compute Module 4
2. Роз'єм HDMI підтримує виведення 4K 30 кадрів в секунду
3. Порт USB 2.0 для підключення різних USB-пристроїв
4. Живлення та USB: роз'єм USB-C, джерело живлення постійного струму 5 В або порт USB для програмування
5. Вибір завантаження
   ON: CM4 завантажуватиметься з інтерфейсу USB-C.
   OFF: CM4 завантажуватиметься з картки eMMC або Micro SD.
6. Індикатор стану СМ4
   PWR: індикатор живлення Raspberry Pi
   ACT: індикатор робочого стану Raspberry Pi
7. RJ45 Гігабітний 10/100/1000M сумісний Ethernet
8. Слот для підключення картки Micro SD із попередньо записаним чином (ТІЛЬКИ варіант Lite)
9. Роз'єм GPIO FFC для розширення 40PIN GPIO
10. Роз'єми HDMI, PCIe та USB FFC для розширення HDMI1, PCIe, USB
11. Подвійні камери IMX219, 8 МП

Габаритні розміри: 85мм х 51,5мм

Інформація для розробників (Wiki): CM4-DUAL-CAMERA-BASE

В комплекті поставки:

1. Плата Dual camera base х1
2. Набір кріплення x1

1.2.

Вага: 0.045 kg
