Raspberry Pi Compute Module 4 Dual Gigabit Ethernet Mini-Computer (20225)

В комлпект модуль Raspberry Pi Compute Module 4 не входить

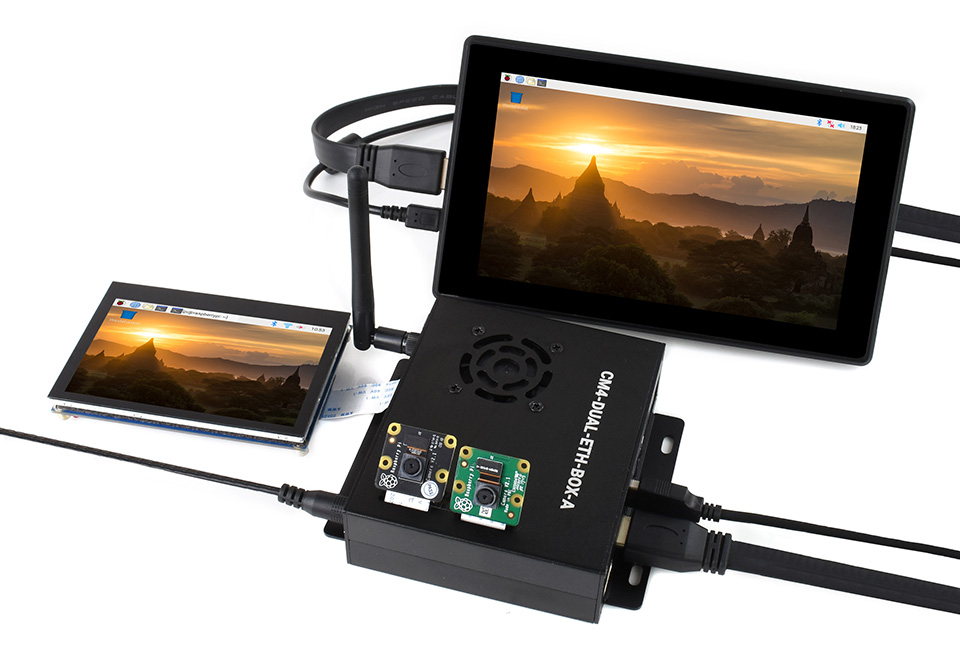

Raspberry Pi Compute Module 4 Dual Gigabit Ethernet Mini-Computer (20225) - це набір, який складається з базової плати з Dual Gigabit Ethernet та спеціалізованого металевого корпусу з вентилятором, завдяки якому можна зібрати повноцінний мікрокомп'ютер на базі обчислювального модуля Raspberry Pi CM4 (сам обчислювальний модуль до складу даного комплекта не входить). Цей набір дозволяє створювати проекти промислового рівня, у тому числі проекти зі стереобаченням на базі Raspberry Pi.

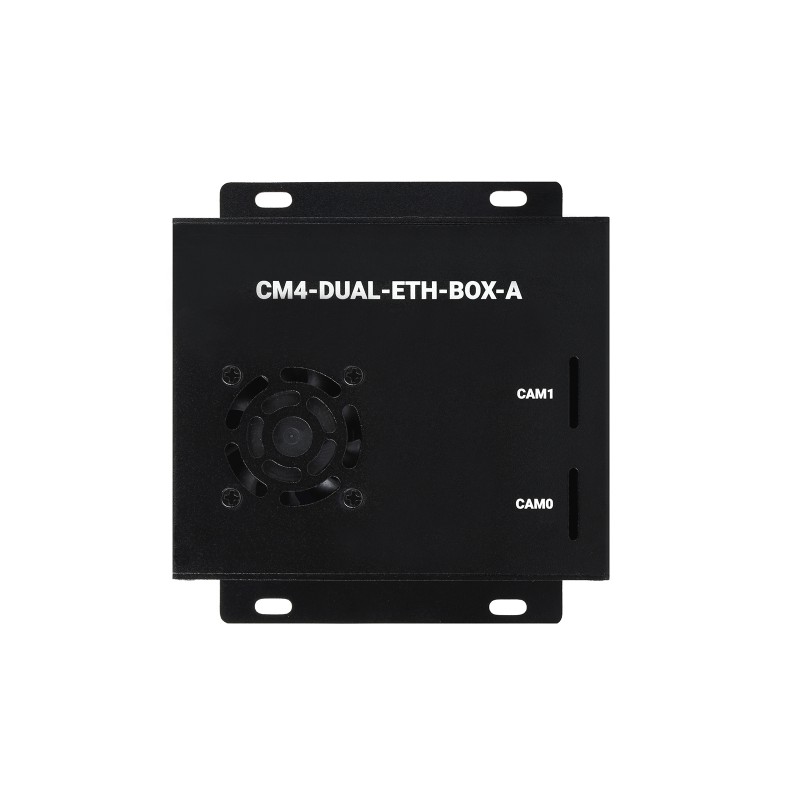

Завдяки конструкції корпусу wall-mount його легко закріпити майже на будь-якій поверхні.

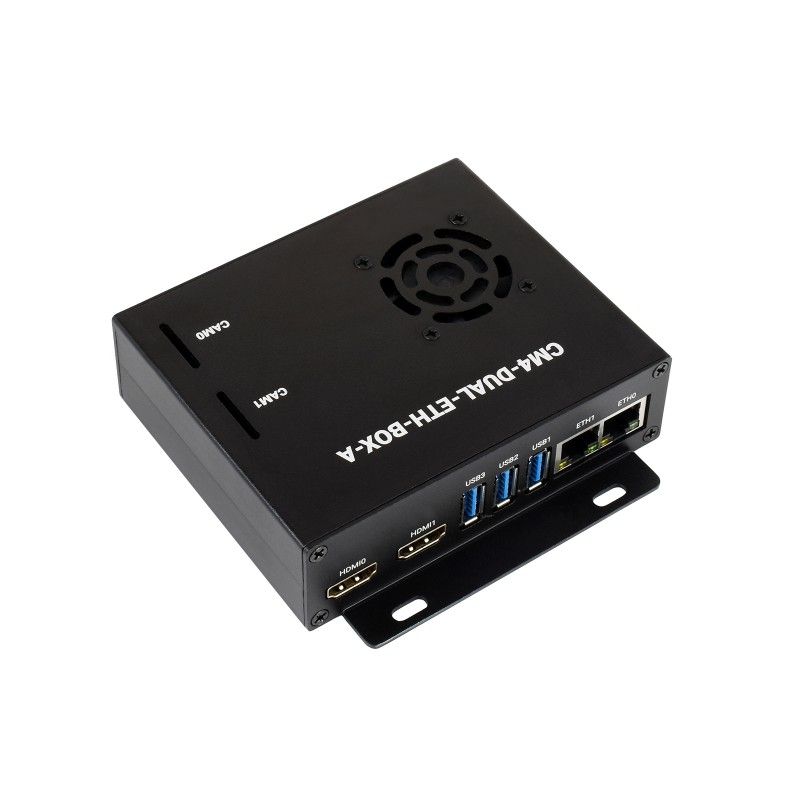

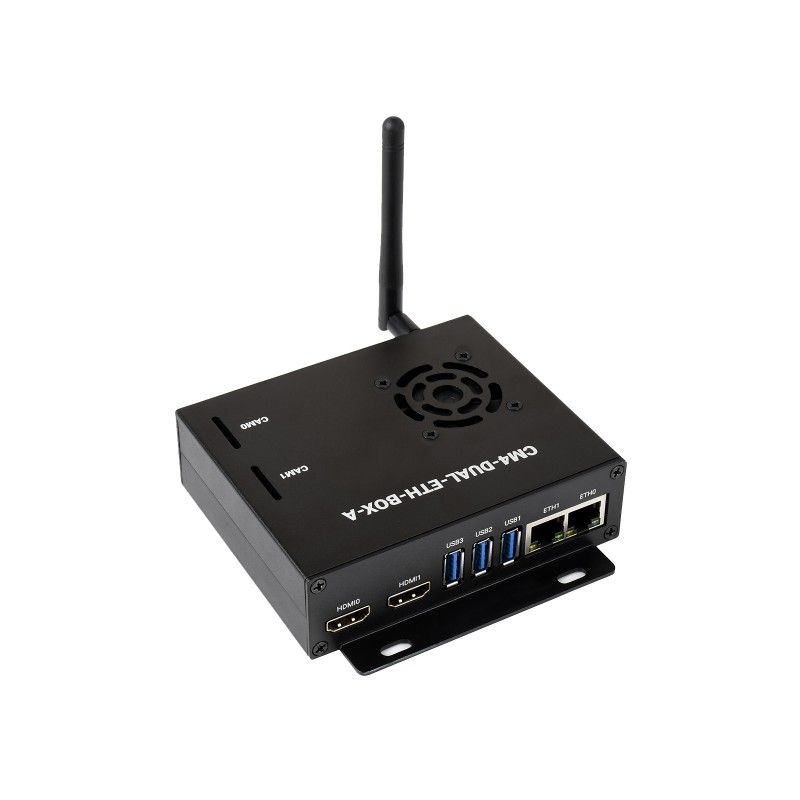

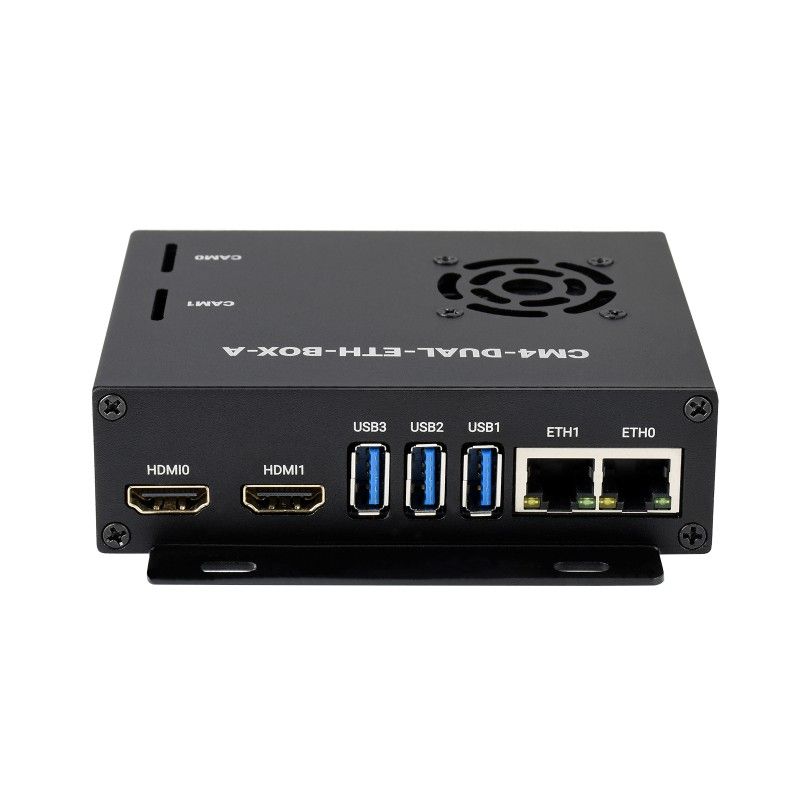

Базова плата та обчислювальний модуль захищені міцним металевим корпусом, що складається з двох частин. Корпус має отвори для всіх основних інтерфейсів, включаючи зовнішню антену (антена в комплект поставки не входить). Для кращого теплообміну в корпус вбудовано вентилятор охолодження.

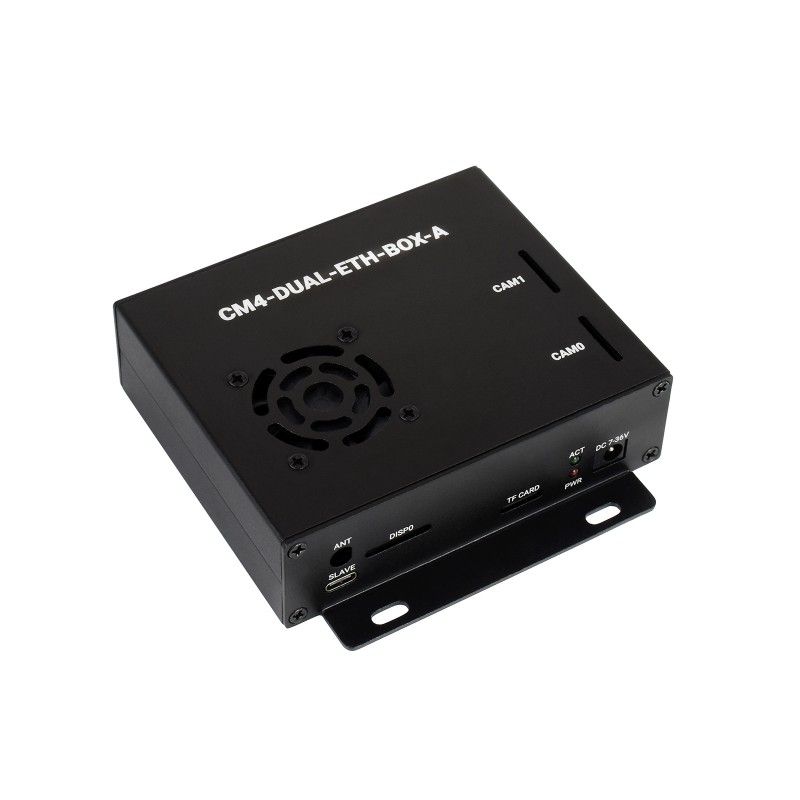

Для зручності всі місця під виводи зовнішніх інтерфейсів промарковано.

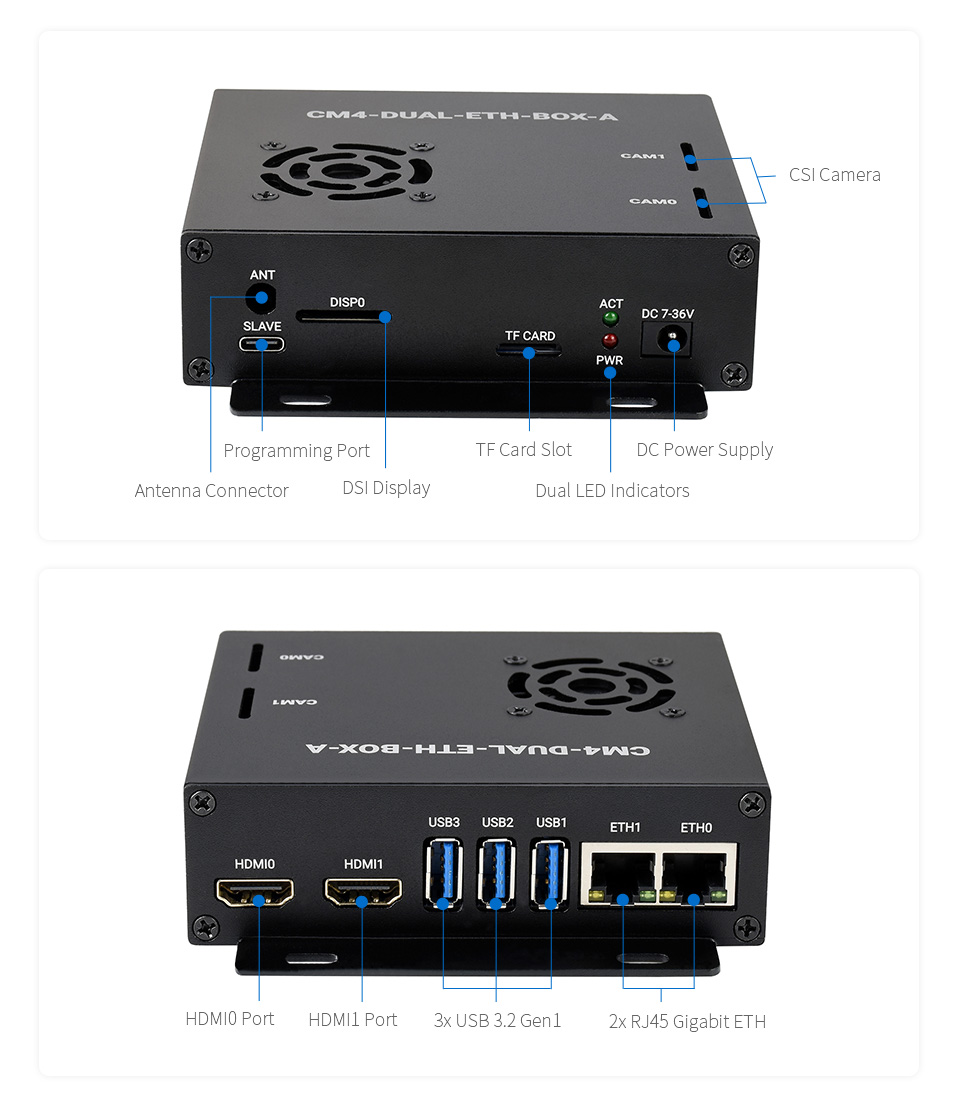

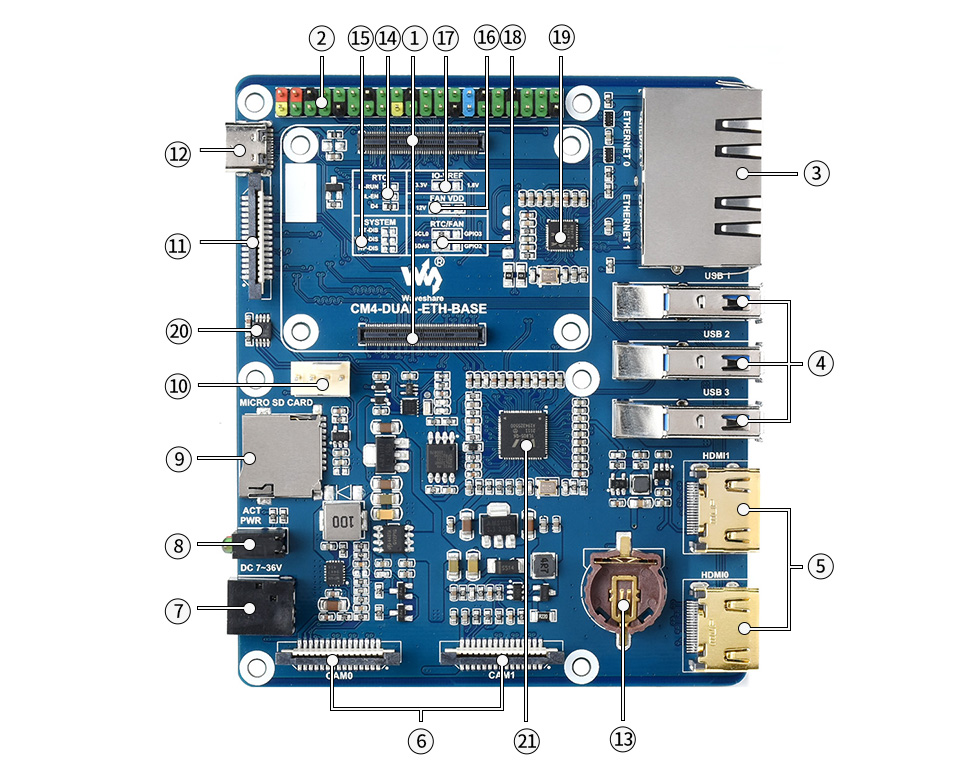

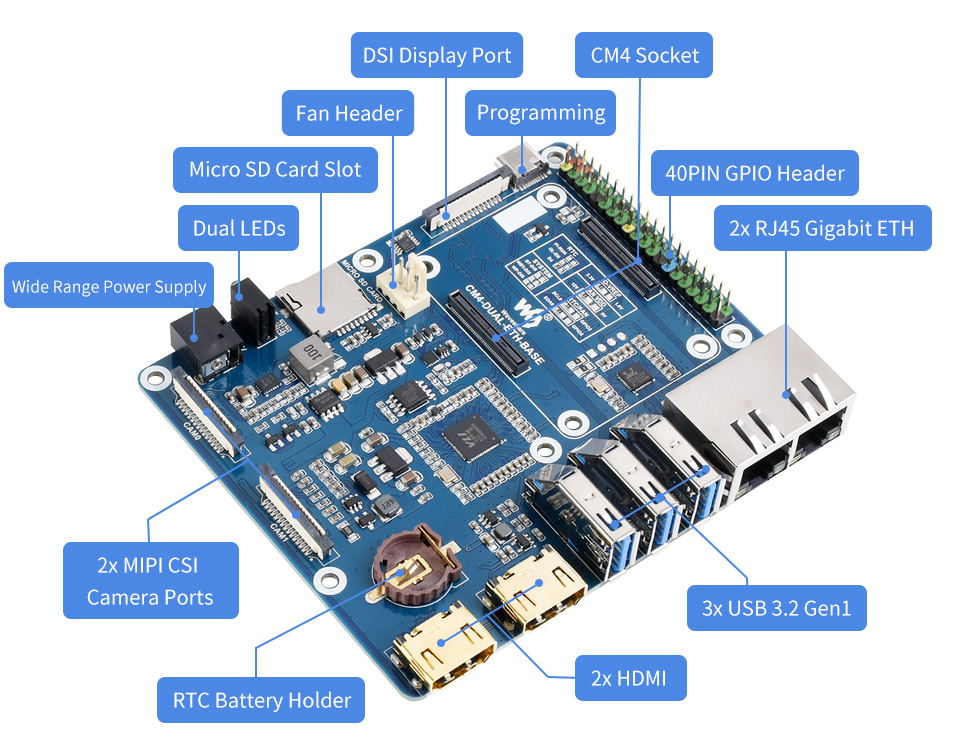

Основні елементи базової плати:

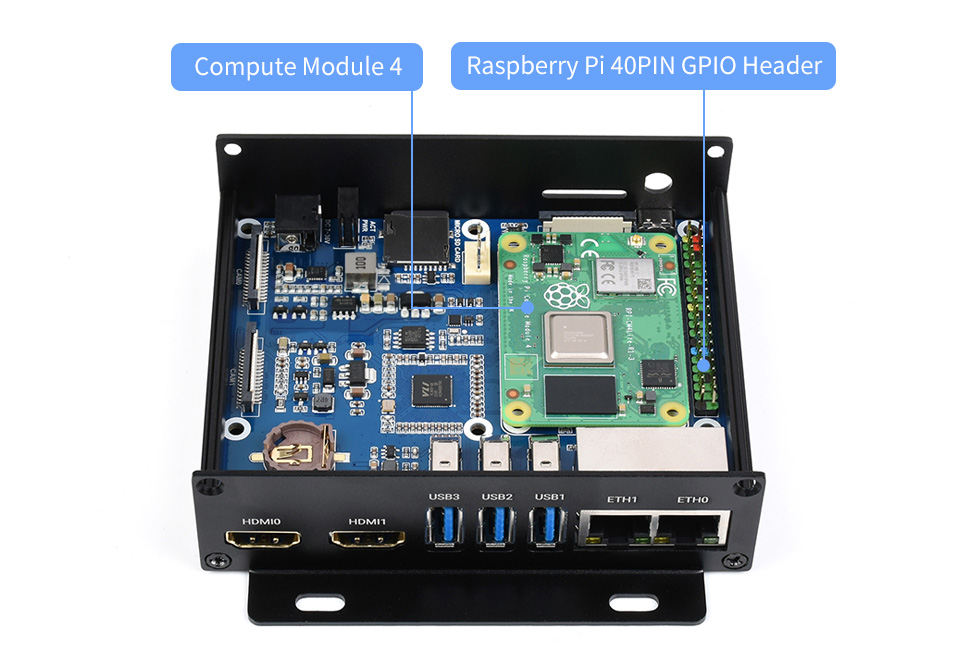

1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. 40-контактний роз’єм GPIO для підключення різного роду плат розширення
3. RJ45 Gigabit Ethernet - подвійний RJ45 Gigabit Ethernet, сумісний з 10/100/1000M
- ETHERNET 0: оригінальний ETH CM4
- ETHERNET 1: USB розширений ETH
4. Порти USB 3.2. 3x USB 3.2 Gen1 для підключення різноманітних пристроїв USB
5. Роз'єми HDMI - 2x HDMI, підтримує вихід 4K 30fps
6. CAM - 2 порти камери MIPI CSI
7. Роз'єм живлення 7~36 В постійного струму
8. Подвійні світлодіодні індикатори
- червоний: індикатор живлення Raspberry Pi
- зелений: індикатор робочого стану Raspberry Pi
9. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним образом (ЛИШЕ для Lite версії)
10. Роз'єм FAN для підключення вентилятора охолодження, дозволяє регулювати та вимірювати швидкість
11. DISP0 - порт дисплея MIPI DSI
12. Порт USB SLAVE для запису образу системи у варіанти Compute Module 4 eMMC
13. Тримач батареї RTC підтримує елементи живлення типу CR1220
14. Конфігурація переривання RTC
- PI-RUN: CM4 перезавантажиться після переривання RTC
- GN-EN: відключення живлення CM4 через переривання RTC
- D4: контакт D4 спрацьовує при перериванні RTC
15. Вибір IO-VREF встановлює логічний рівень CM4 IO як 3,3 В або 1,8 В
16. Вибір джерела живлення ВЕНТИЛЯТОРА (виберіть живлення 5 В або 12 В для керування вентилятором)
17. Конфігурація системних функцій
- BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з варіантом антени
- WiFi_DIS: Wi-Fi вимкнено, ТІЛЬКИ для CM4 з варіантом антени
- WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, коли НЕ завантажується з eMMC або SD-карти
18. Вибір шини RTC/FAN I2C
- SDA0/SCL0: I2C-10 спільно з CSI/DSI
- GPIO3/2: I2C-1 спільно з роз’ємом 40PIN
19. Мікросхема USB Gigabit Ethernet RTL8153
20. Контролер вентилятора EMC2301, дозволяє регулювати та вимірювати швидкість вентилятора
21. VL805 USB 3.0 ХАБ

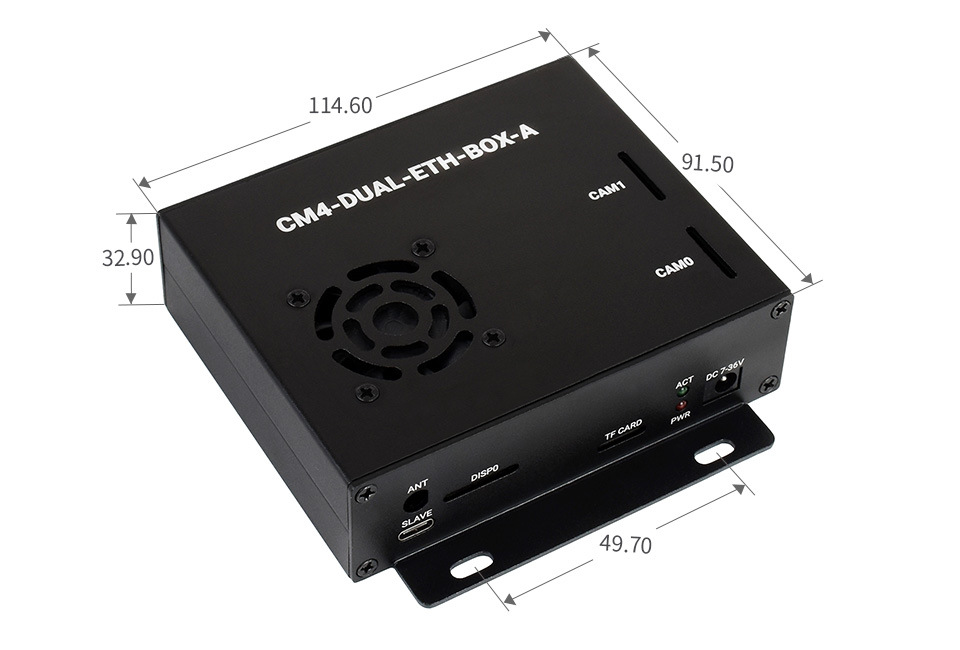

Габаритні розміри: 114,6мм х 91,5мм х 32,9мм

Інформація для розробників (Wiki): CM4-DUAL-ETH-BASE

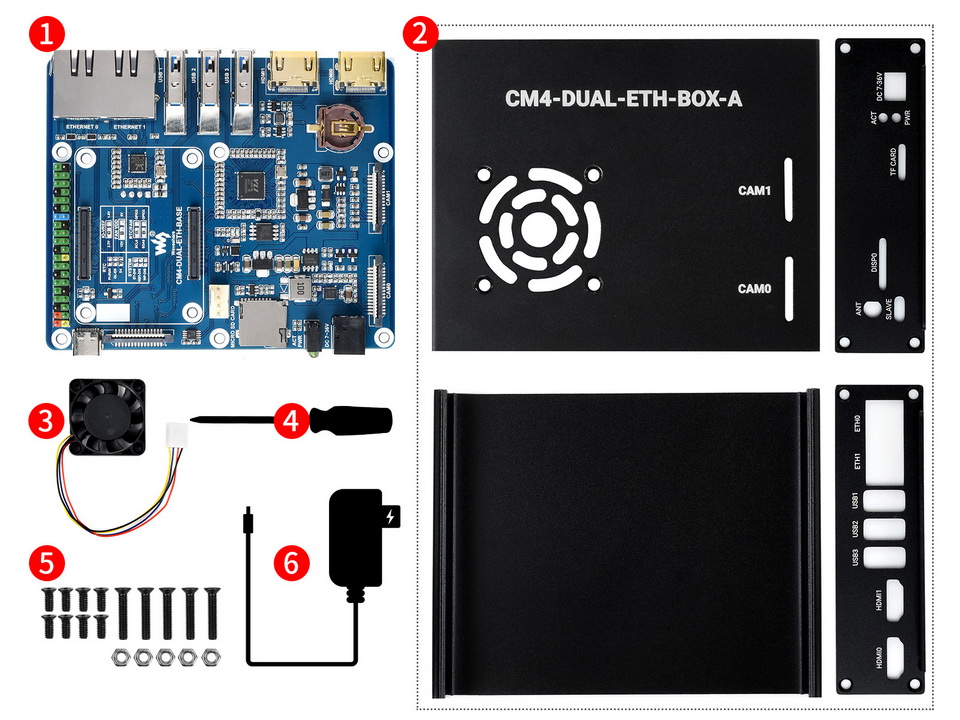

До комплекту поставки входять:

1. Базова плата CM4-DUAL-ETH-BASE x1
2. Металевий корпус (верх і низ) x1
3. Вентилятор з ШІМ Fan-4010-PWM-12V x1
4. Викрутка x1
5. Пакет гвинтів х1 шт
6. Адаптер живлення 12В / 2А x1

Вага: 0.422 кг
