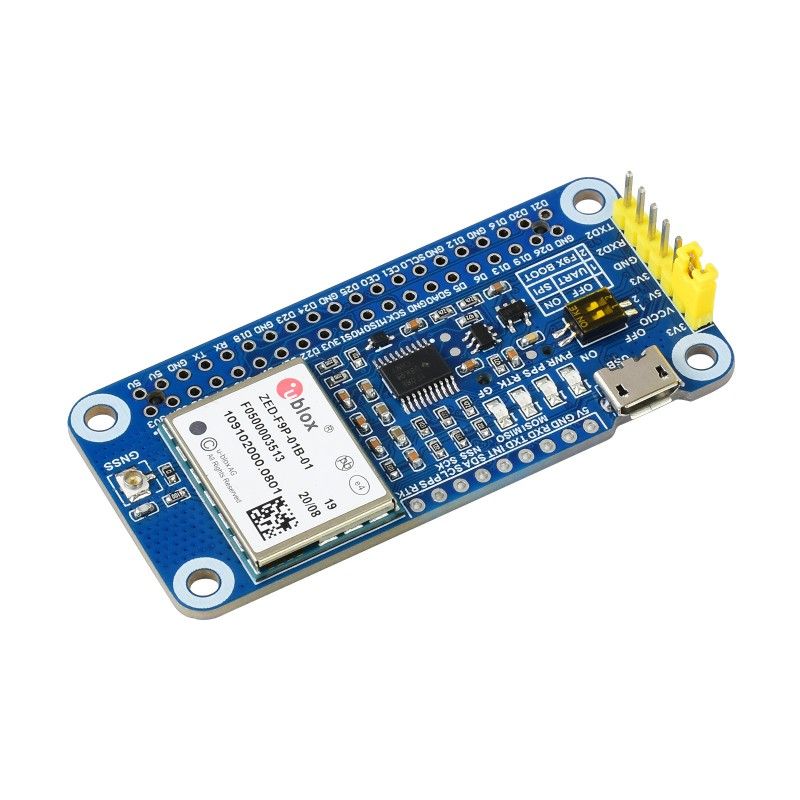

Плата розширення ZED-F9P GPS-RTK HAT (19884)

Плата розширення ZED-F9P GPS-RTK HAT (19884) - це модуль GPS з підтримкою RTK (Real-Time Kinematic), призначений для високоточного позиціонування. Завдяки цьому модулю можна досягти точності вимірювань на рівні сантиметрів, що дозволяє використовувати його для різноманітних застосувань, де потрібне високоточне визначення місцезнаходження. Він працює з різними діапазонами сигналів RTK, що забезпечує надійність і стабільність роботи у різних умовах. Багатодіапазонний RTK характиризується швидким часом конвергенції, високою швидкістю оновлення, підтримкою режиму RTK з рухомою базою,

Цей модуль дозволяє отримувати дані з декількох супутникових сигналів одночасно для досягнення найвищої точності вимірювань (одночасним прийомом 4 систем GNSS, підтримкою систем позиціонування з доповненням, точним і швидким позиціонуванням із незначним дрейфом і видатною здатністю запобігати спуфінгу, а також захист від перешкод.).

Модуль ZED-F9P GPS-RTK HAT підтримується Raspberry Pi, що дозволяє легко інтегрувати його з існуючими проєктами на базі Raspberry Pi. Він має компактний розмір і легкий у встановленні, що робить його ідеальним вибором для різних застосувань, включаючи навігацію, картографію, агроінженерію та інші.

Він ідеально підходить для інтелектуального водіння, точного землеробства, застосування БПЛА, керування автопарком, відстеження активів, програми ГІС.

Основні особливості:

• Використовує багатодіапазонний RTK із швидким часом конвергенції, сантиметровою точністю, та високою швидкістю оновлення
• Підтримує режим RTK з рухомою базою, що забезпечує точну навігацію терміналу та сантиметрову точність
• Підтримує одночасний прийом 4 систем GNSS (GPS, BeiDou, Galileo та GLONASS) і зберігає при цьому низьке енергоспоживання
• Підтримує системи доповнення, включаючи SBAS, QZSS, IMES, D-GPS, що призводить до покращення продуктивності позиціонування місцезнаходження служби
• Підтримкує A-GNSS (допоміжної GNSS), що скорочує час першого позиціонування після ввімкнення та покращує чутливість збору даних
• Має чутливість навігації -167 дБм і видатна здатність проти спуфінгу та перешкод, підтримує геозонування
• Підтримує U-Center, простий спосіб конфігурації модуля

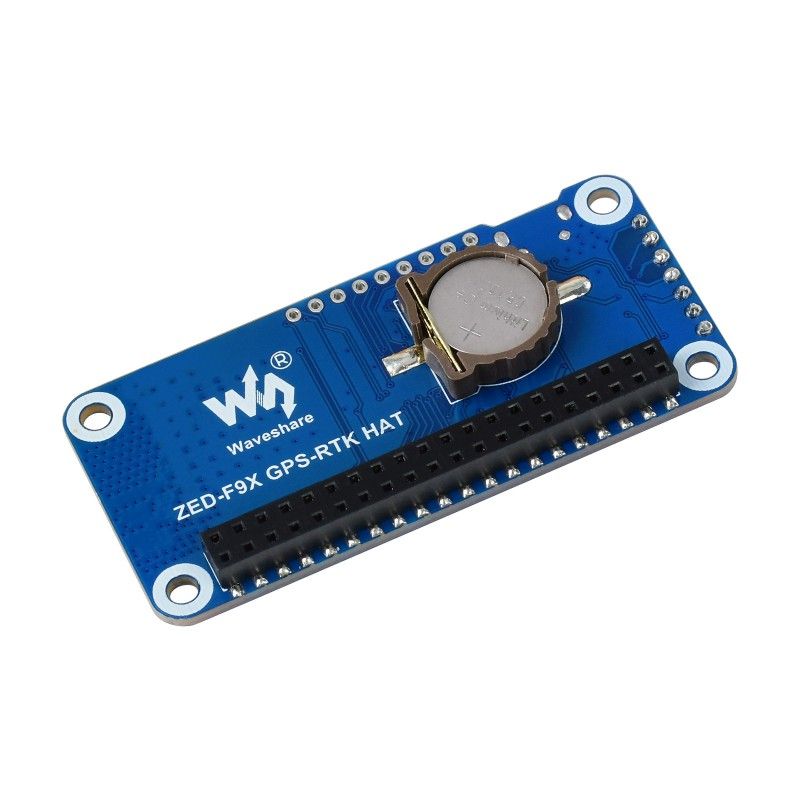

• Має вбудований тримач батареї, підтримує акумуляторну батарею ML1220, для збереження ефемеридної інформації та гарячого запуску

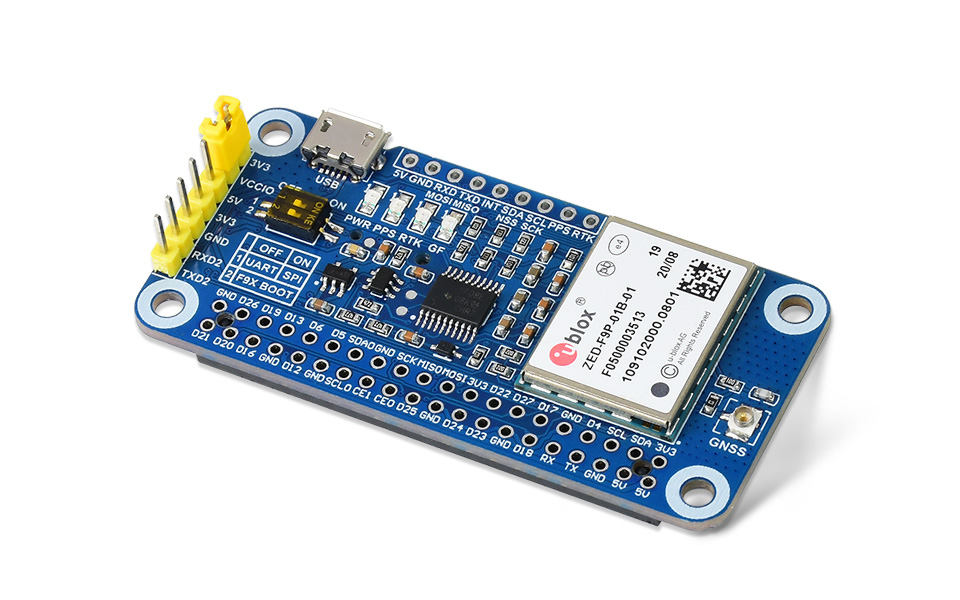

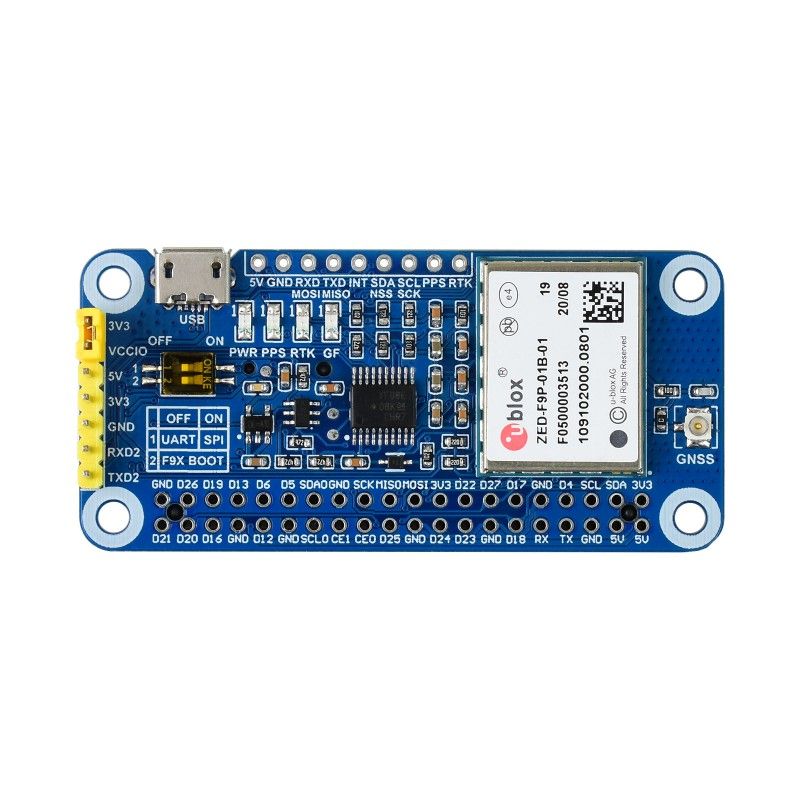

• Має 4 світлодіоди для індикації робочого стану модуля
• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Jetson Nano/Arduino/STM32)

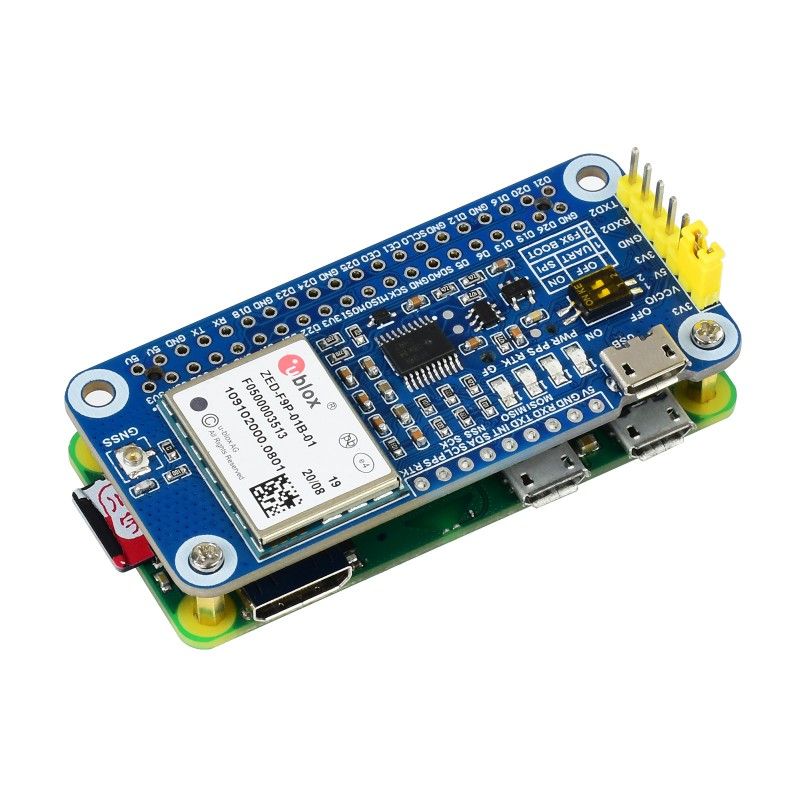

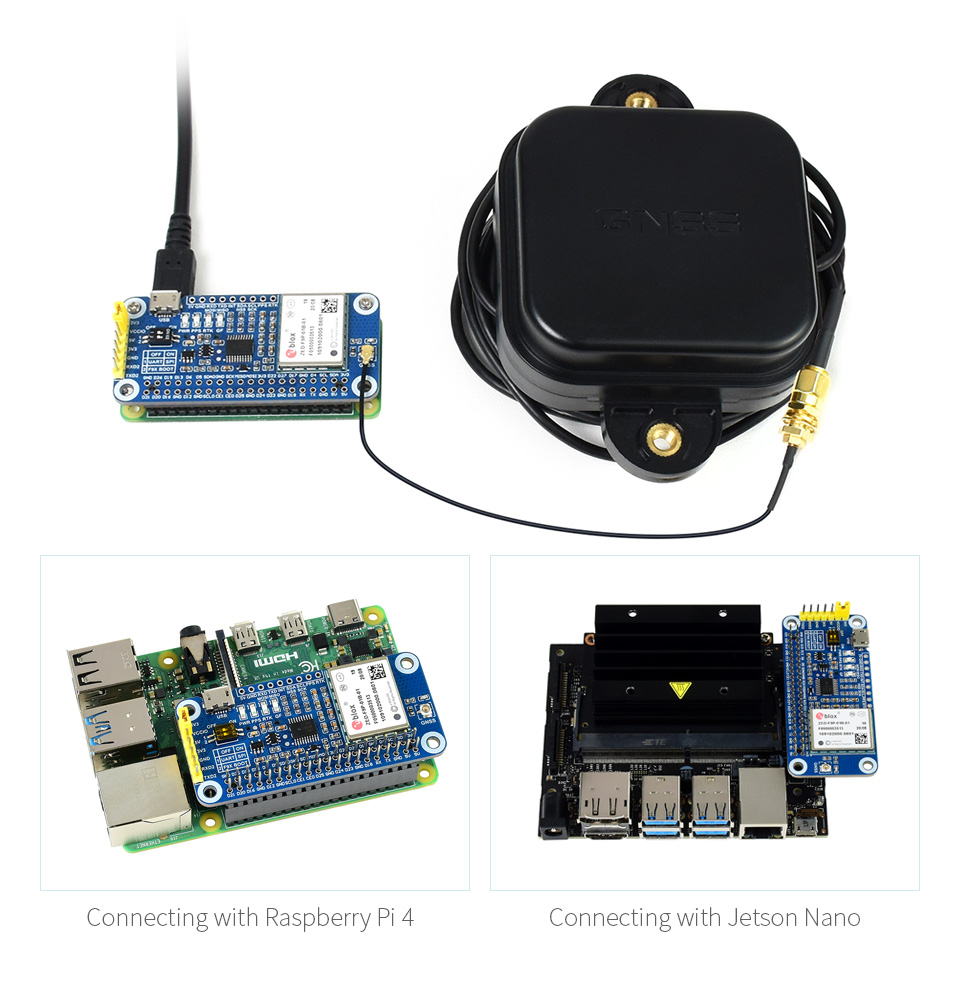

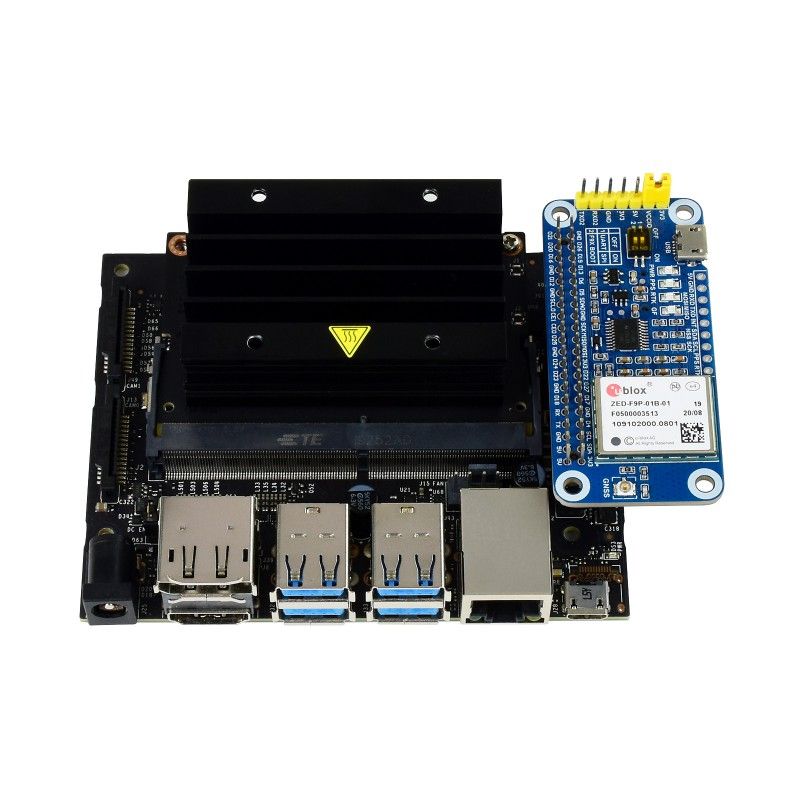

• Має стандартний роз’єм розширення Raspberry Pi 40PIN GPIO та підтримує плати серії Raspberry Pi, Jetson Nano

Технічні характеристики:

Точність позиціонування

• PVT: 1,5 м CEP
• RTK (горизонтальний і вертикальний): 0,01 м+1 ppm CEP

Чутливість

• Відстеження та навігації -167 дБм
• Повторне отримання -160 дБм
• Холодний запуск -148 дБм
• Гарячі старти -157 дБм

Точність швидкості: 0,05 м/с
Точність курсу: 0,3 градуса

PPS точність:

• RMS: 30ns
• 99%: 60нс
• Jamming: ±11ns

Частота PPS: 0,25 Гц ~ 10 МГц (налаштовується)

Експлуатаційні межі:

• Прискорення (макс.): 4g
• Висота (макс.): 50000м
• Швидкість (макс.): 500 м/с

Інтерфейс зв'язку: USB, UART (4800~921600 біт/с, 9600 біт/с за замовчуванням), I2C (макс. 400 кГц), SPI (5 МГц)
Протокол: NMEA 0183 версія 4.10, UBX, RTCM 3.3
Живлення: 5В
Загальний струм: < 120 мА при 5 В (режим продовження)
Струм модуля: 130mA@3V max (статус відстеження)
Робоча температура: -40 ℃ ~ 85 ℃

GNSS характеристики
ZED-F9P		concurrent receiving
		GPS GLONASS Galileo BeiDou	GPS GLONASS Galileo	GPS Galileo	GPS GLONASS	GPS BeiDou	GPS
Диапазон		u-blox F9 platform GPS L1C/A L2C, SBAS, QZSS, GLONASS L1OF L2OF, BeiDou B1I B2I, Galileo E1B/C E5b
Max navigation update rate	RTK	8Hz	10Hz	15Hz	15Hz	15Hz	20Hz
	PVT	10Hz	12Hz	20Hz	25Hz	25Hz	25Hz
	RAW	20Hz	20Hz	25Hz	25Hz	25Hz	25Hz
