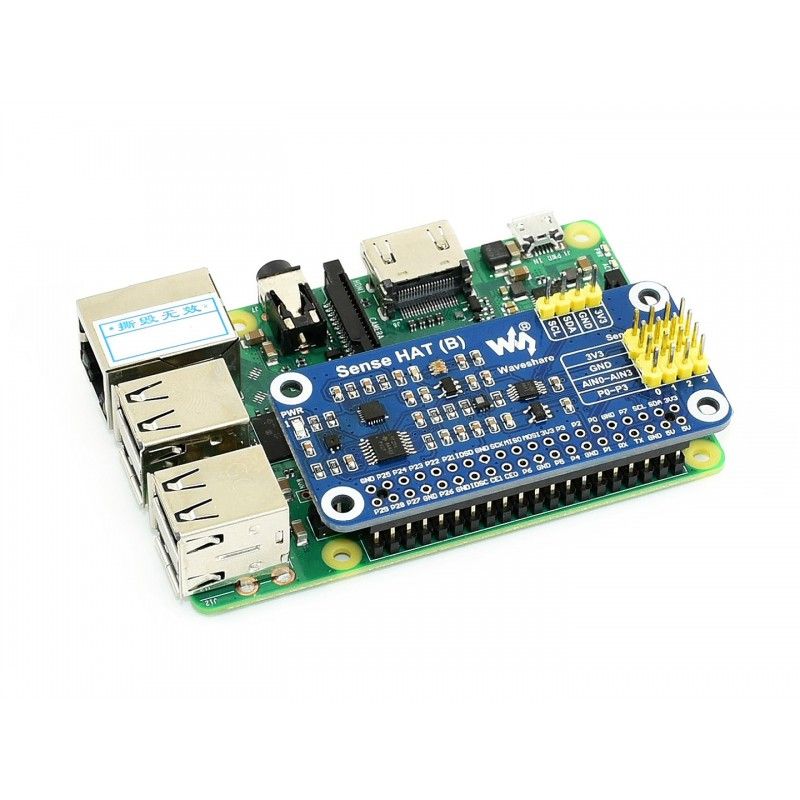

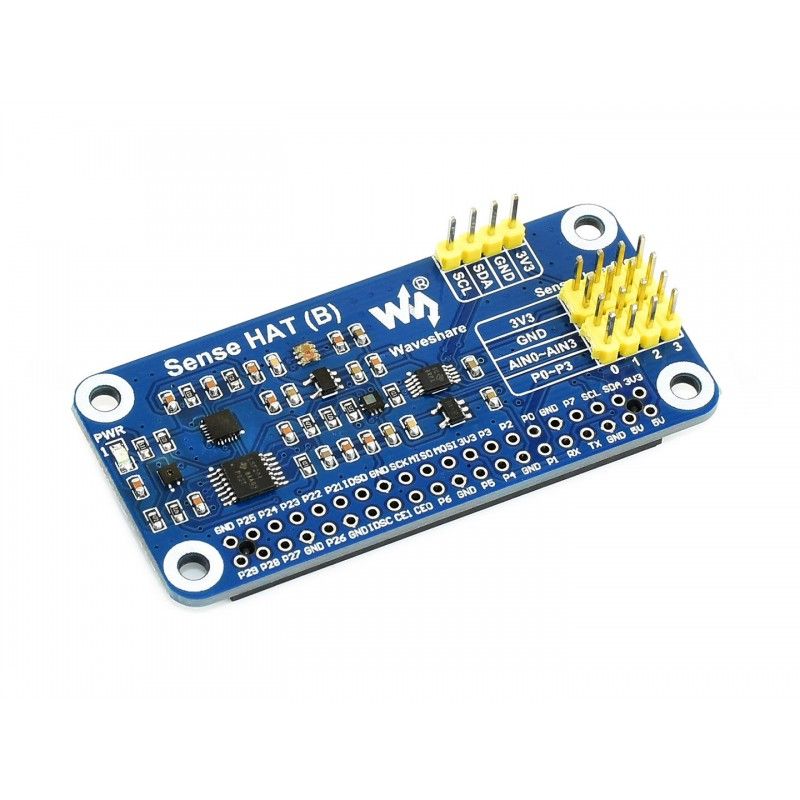

Плата розширення Raspberry Pi Sense HAT (B) (16864)

Плата розширення Raspberry Pi Sense HAT (B) (16864) - це плата розширення для Raspberry Pi, яка містить в собі різноманітні сенсори для збору даних про навколишнє середовище. Це дозволяє користувачеві збирати дані про температуру, вологість, тиск, орієнтацію, рух та інші параметри.

Sense HAT (B) може бути використаний для різних проектів, таких як збір та аналіз даних, моніторинг навколишнього середовища, розробка ігор та інші. Його можна підключити до Raspberry Pi за допомогою стандартного роз'єма GPIO та взаємодіяти з ним за допомогою програмного забезпечення Python.

Даний пристрій може бути корисним для створення різноманітних проектів, пов'язаних з збором даних про навколишнє середовище, таких як метеостанції, вимірювання якості повітря або моніторинг стану рослин. Крім того, Sense HAT може бути використаний для вивчення основ програмування та інженерії в різних навчальних закладах.

Основні особливості:

• Має стандартний роз’єм розширення Raspberry Pi 40PIN GPIO та підтримує плати серії Raspberry Pi
• Має вбудований ICM20948 (3-осьовий акселерометр, 3-осьовий гіроскоп і 3-осьовий магнітометр), що визначає рух, орієнтацію та магнітне поле.
• Має вбудований цифровий датчик температури та вологості SHTC3, що дозволяє контролювати навколишнє середовище
• Має вбудований датчик барометричного тиску LPS22HB, що дозволяє контролювати навколишнє середовище
• Має вбудований датчик кольору TCS34725, що визначає колір розташованих поблизу предметів
• Має вбудований SGM58031, 4-канальний 16-розрядний прецизійний АЦП, розширення AD для підтримки більшої кількості зовнішніх датчиків
• Має контрольні контакти I2C для підключення інших хост-плат, таких як STM32
• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/STM32)

Технічні характеристики:

• Робоча напруга: 3,3 В
• Інтерфейс зв'язку: I2C
• Логічний рівень: 3,3 В
• Розміри: 65 мм х 30,5 мм
• ГІРОСКОП
  • ДІАПАЗОН: ±250, ±500, ±1000, ±2000 dps
  • РОЗДІЛЬНА ЗДАТНІСТЬ: 16-біт
• АКСЕЛЕРОМЕТР
  • ДІАПАЗОН: ±2, ±4, ±8, ±16 г
  • РОЗДІЛЬНА ЗДАТНІСТЬ: 16-біт
• МАГНІТОМЕТР
  • ДІАПАЗОН: ±49 гаус
  • РОЗДІЛЬНА ЗДАТНІСТЬ: 16-біт
• БАРОМЕТР
  • ДІАПАЗОН: 260 ~ 1260 гПа
  • ТОЧНІСТЬ: ±0,025 гПа (звичайна температура)
  • ШВИДКІСТЬ: 1 Гц ~ 75 Гц
• ТЕМПЕРАТУРА І ВОЛОГІСТЬ
  • ДІАПАЗОН (ТЕМП): -30 ~ 100 °C
  • ТОЧНІСТЬ (TEMP): ±0,2 °C
  • ДІАПАЗОН (ВОЛОГІСТЬ): 0% ~ 100% RH
  • ТОЧНІСТЬ (ВОЛОГІСТЬ): ±2% RH
• ІНШЕ: датчик кольору, високоточний 16-розрядний AD-конвертер

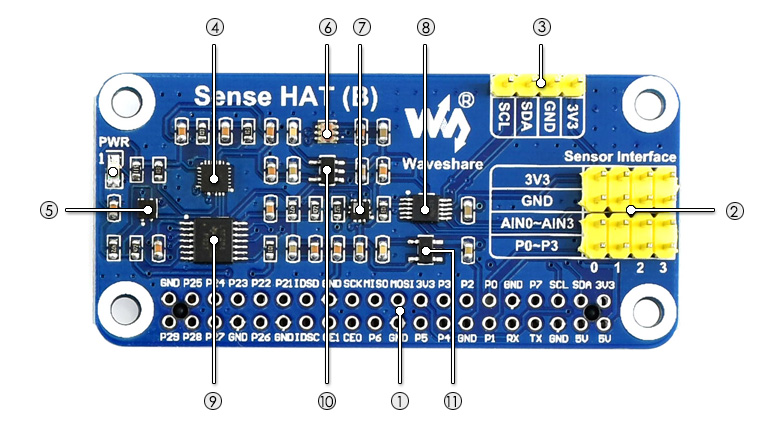

Елементи плати та інтерфейси:

1. Роз'єм Raspberry Pi GPIO для підключення до Raspberry Pi

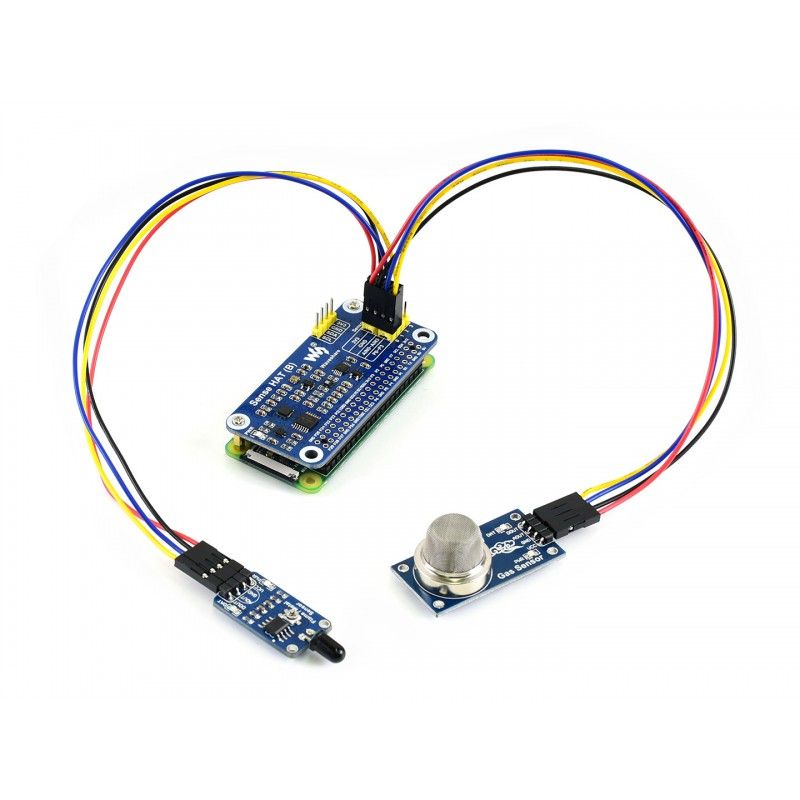

2. Інтерфейс датчика для зовнішніх датчиків
3. Роз'єм I2C для підключення до хост-плат, таких як STM32
4. ICM-20948 - 9-осьовий датчик руху
5. SHTC3 - Датчик температури та вологості
6. TCS34725 - Датчик кольору
7. LPS22HB - Датчик барометричного тиску
8. SGM58031 - 16-розрядний АЦП
9. LSF0204PWR - 4-канальний транслятор рівня напруги
10. RT9193-18 - лінійний регулятор 1,8В
11. RT9193-33 - лінійний регулятор 3,3 В

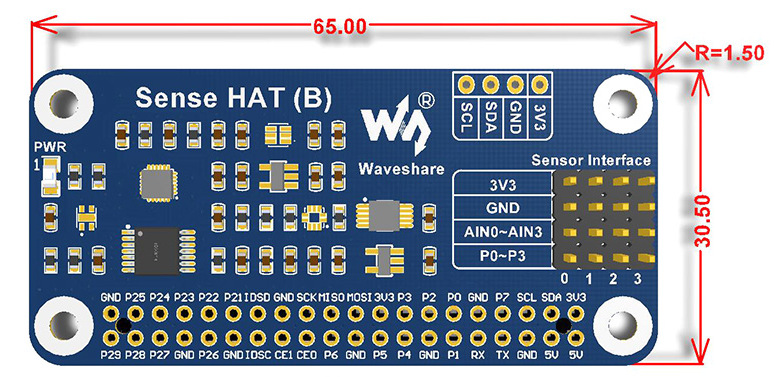

Габаритні розміри: 65мм х 30,5мм

WIKI: www.waveshare.com/wiki/Sense_HAT_(B)

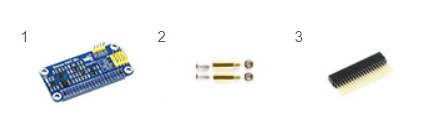

Комплект поставки:

1. Sense HAT (В) x1
2. Пакет гвинтів х1 шт
3. 2x20PIN гребінка x1

Вага: 0,019 кг
