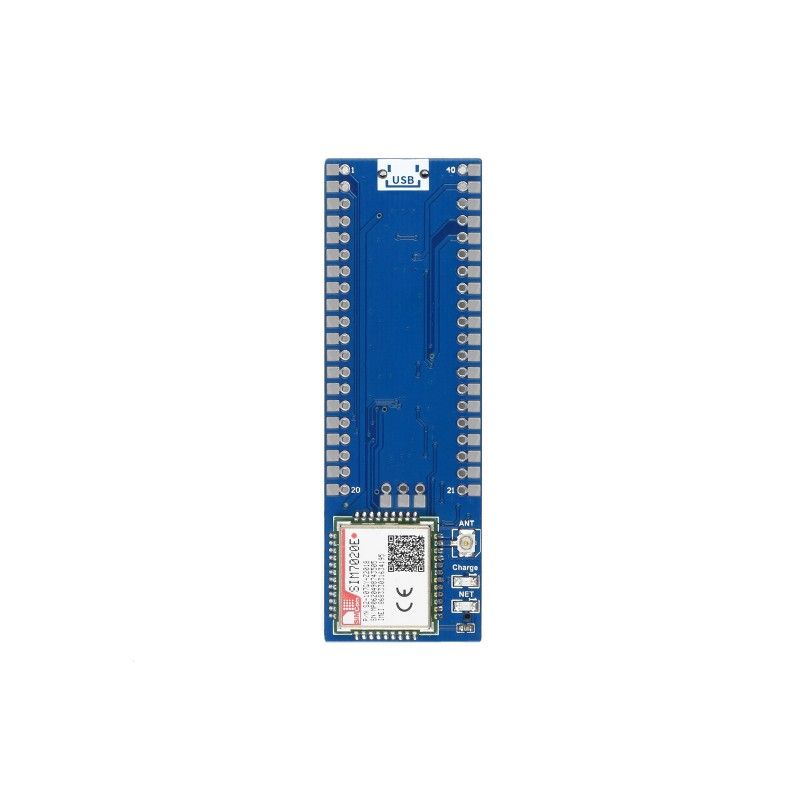

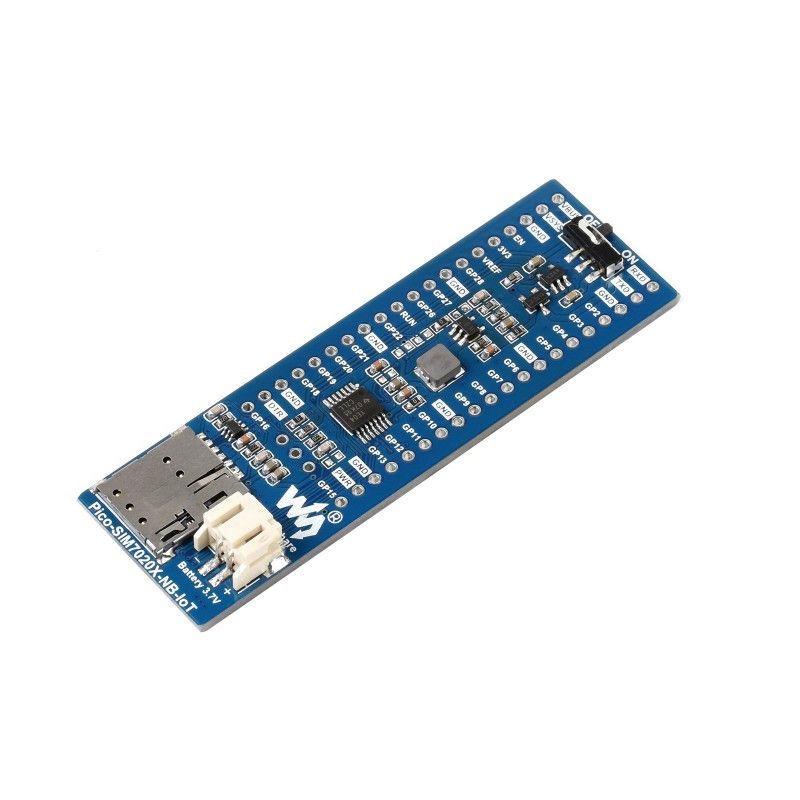

Плата розширення Raspberry Pi Pico SIM7020E NB-IoT Module HAT (19622)

Плата розширення Raspberry Pi Pico SIM7020E NB-IoT Module HAT (19622) — модуль для додавання микроконтроллеру Raspberry Pi Pico функцій передачі даних за стандартом NB-IoT (Narrow Band Internet of Things, вузькосмуговий Інтернет речей) - стандарт стільникового зв'язку для пристроїв телеметрії з низькими обсягами обміну даними. Він підтримує роботу в діапазонах: B1 / B3 / B5 / B8 / B20 / B28, може управлятися за допомогою послідовних AT-команд і підтримує протоколи зв'язку, такі як HTTP / MQTT / LWM2M / COAP і т.д. Завдяки перевагам низької затримки, низького енергоспоживання, низької вартісті і широкого покриття, це ідеальний вибір для додатків Інтернету речей, таких як інтелектуальні інструменти, трекінг, віддалений моніторинг і т.д.

Основні особливості:

• Стандартний роз'єм Raspberry Pi Pico, підтримує плати розширення серії Raspberry Pi Pico

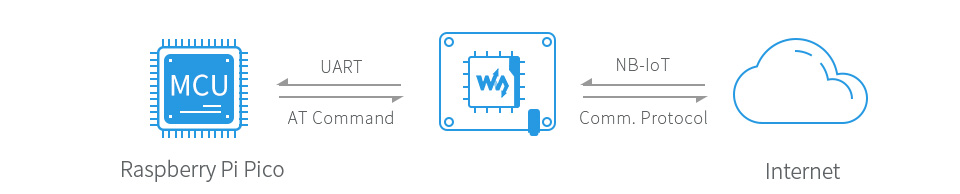

• Зв'язок UART, послідовне управління AT-командами, підтримка декількох протоколів зв'язку, підтримка декількох хмарних платформ
• Інтегрує роз'єм для літій-полімерної батареї 3,7 В і схему підзарядки, дозволяє отримувати живлення від зовнішньої перезаряджається літій-полімерної батареї або заряджати її по черзі
• 2x світлодіодні індикатори, для контролю робочого стану модуля
• Вбудований слот для карти Nano SIM для спеціальної карти NB-IoT
• Поставляється з ресурсами для розробки і керівництвом (приклади на MicroPython)

Модуль підтримує зв'язок через хмару включаючи такі протоколи: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS

Технічні характеристики:

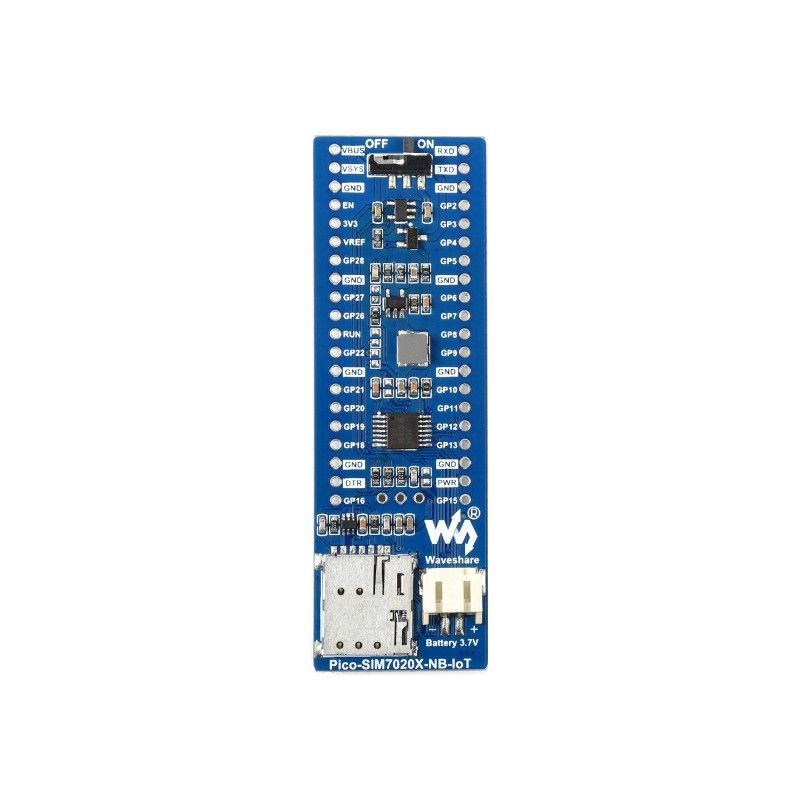

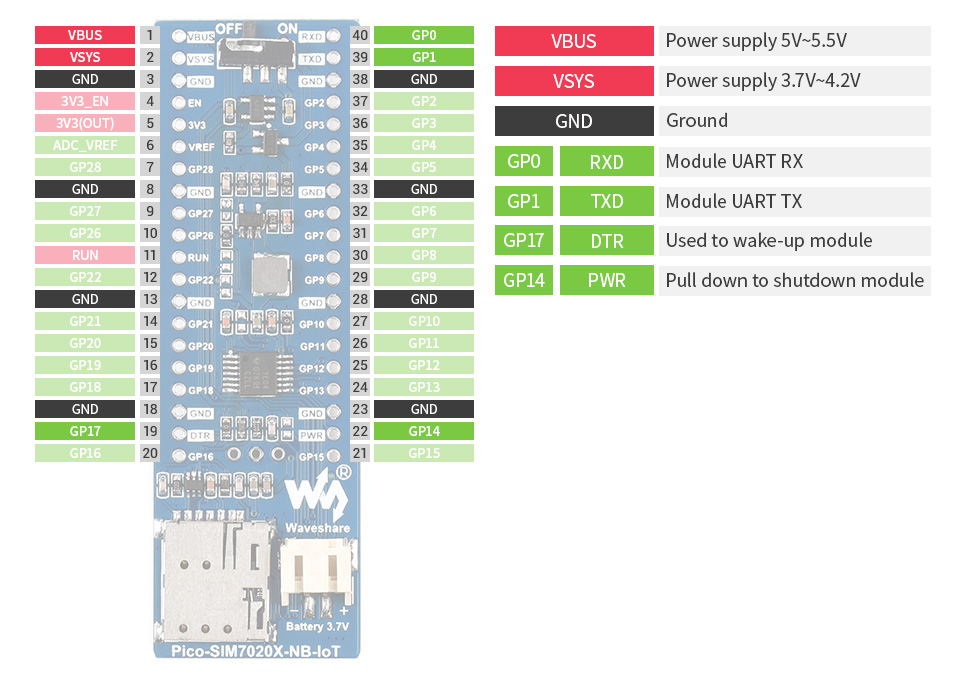

Розпіновка:

Варіанти приєднання модуля:

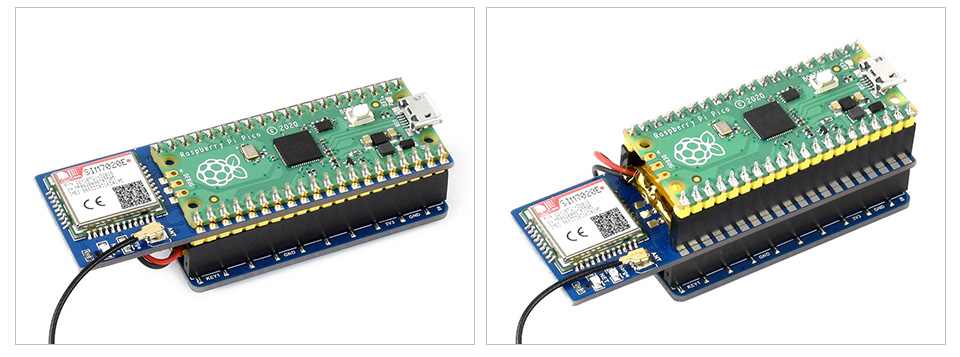

Припаяний до роз'ємів Raspberry Pi Pico (ліворуч) або з'єднаний за допомогою роз'єму (праворуч)

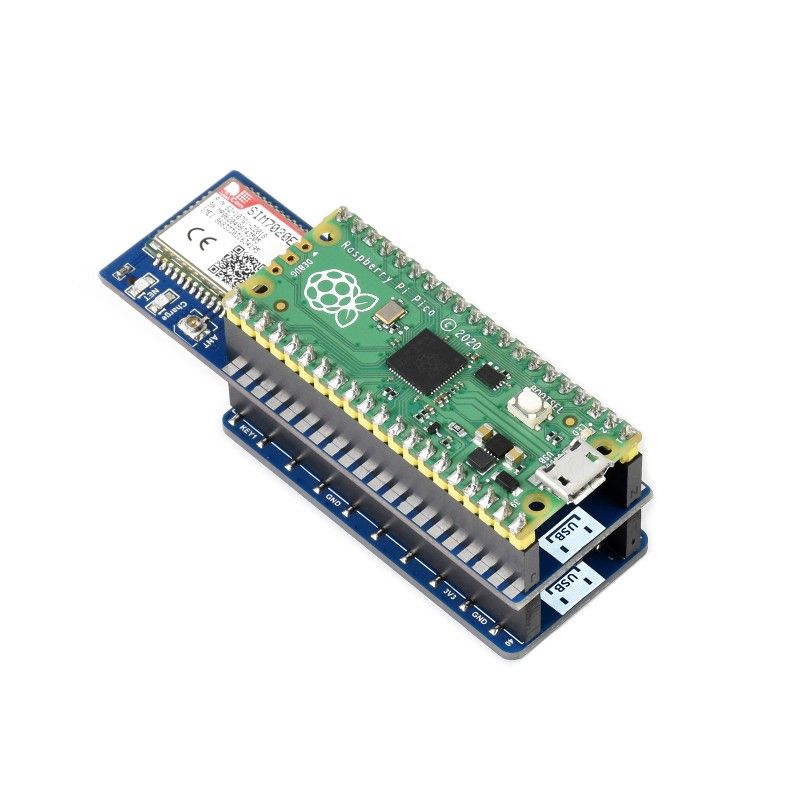

Підключення до інших платам розширення і модулів (включаючи антенний):

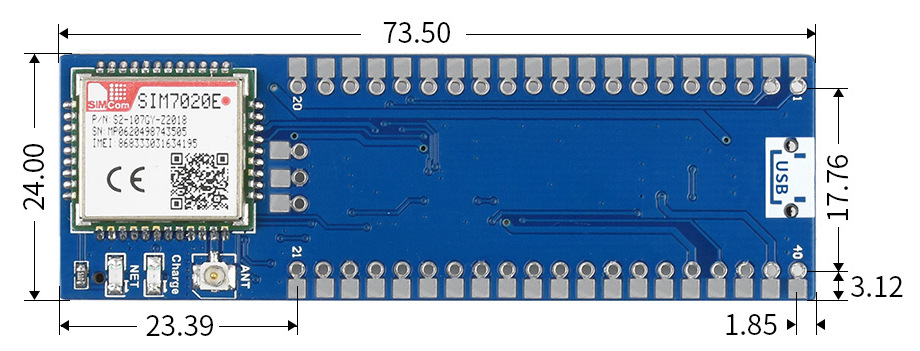

Габаритні розміри: 73,50 х 24 мм

Ресурси для розробників Wiki: Pico-SIM7020E-NB-IoT

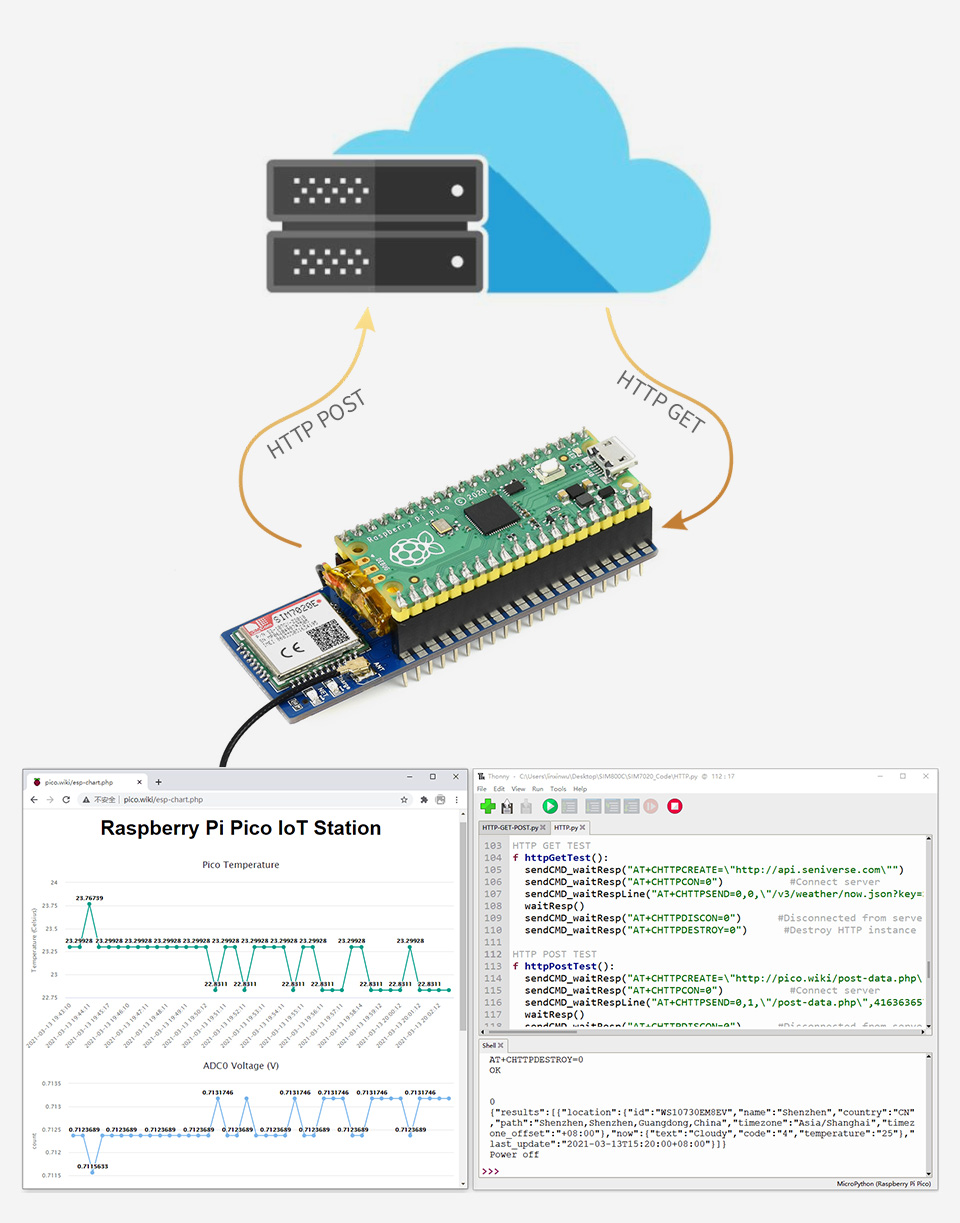

Приклад використання модуля: Через мережу NB-IoT Pico отримує інформацію про погоду за допомогою HTTP GET і відправляє отриману температуру на сервер через HTTP POST, а потім ця температура відображається на веб-сторінці в режимі реального часу.

У комплект поставки входить:

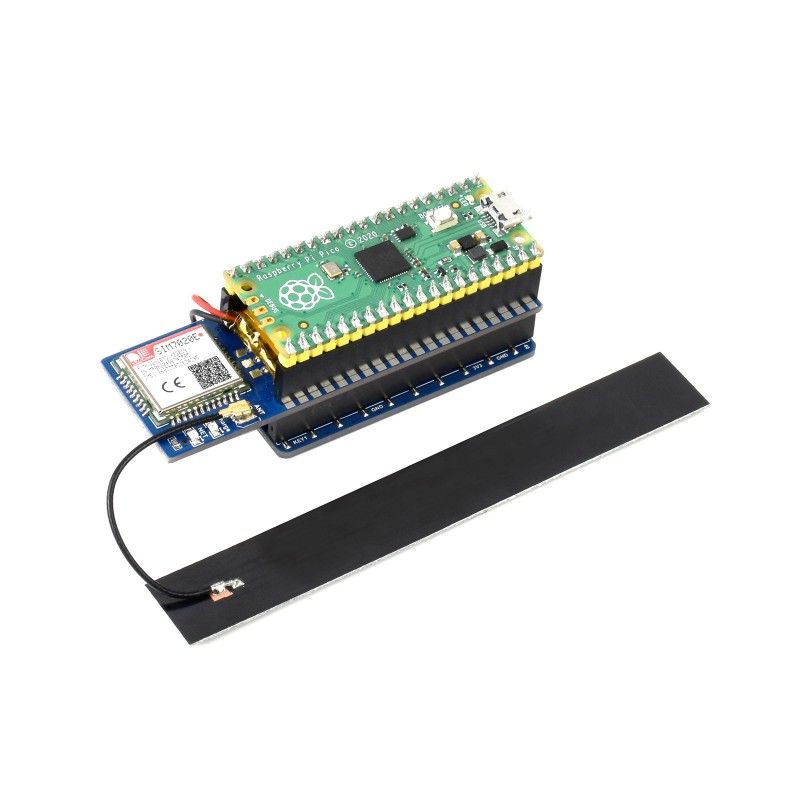

1. Pico-SIM7020E-NB-IoT x1
2. антена x1
3. 20PIN гніздовий роз'єм x2
4. Штирьовий роз'єм 40PIN × 1
5. Літій-полімерний акумулятор 3,7 В x1

1. 2. 3. 4. 5.

Вага: 0,006кг
