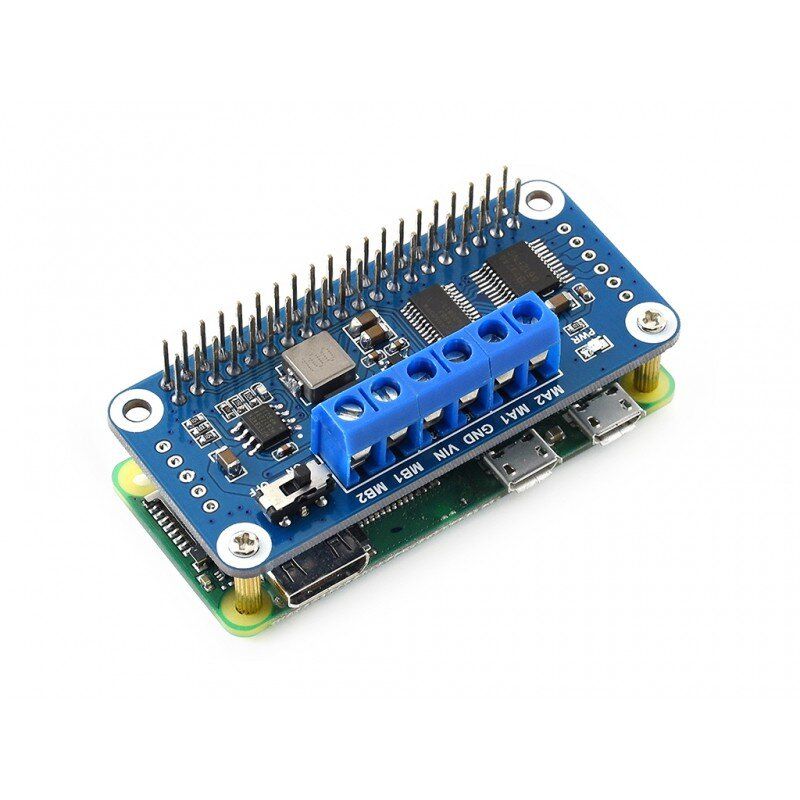

Плата розширення Raspberry Pi Motor Driver HAT (15364)

плата розширення Raspberry Pi Motor Driver HAT (15364) - це плата HAT з драйверами для управління двигунами, розроблена для Raspberry Pi. Плата управляється через інтерфейс I2C і має можливість приводити в рух два двигуна постійного струму одночасно. Це ідеальний вибір для ваших мобільних роботів.

особливості:

• Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
• Контролюється I2C, встановлюючи 5 перемичок адрес, він може нарощуватися до 32 модулів
• Вбудований чіп PCA9685, забезпечує 12-бітний апаратний ШІМ для регулювання швидкості двигуна
• Вбудований драйвер двигуна з подвійним H-мостом TB6612FNG забезпечує високу ефективність при низькому рівні нагріву
• Вбудований регулятор 5В, вихідний струм до 3А, має можливість живитися від батареї через клему VIN
• Має зарезервовані контакти управління I2C, що дозволяють працювати з іншими платами управління
• Поставляється з ресурсами для розробки і керівництвом (приклади в BCM2835, wiringPi і python)

Характеристики:

Живлення: 6 В змінного струму 12 В (Клема VIN)
Напруга логіки: 3,3 В
ШІМ драйвер: PCA9685
Інтерфейс управління: I2C
Драйвер мотора: TB6612FNG
Розмір: 65мм х 30мм
Діаметр монтажного отвору: 3,0 мм

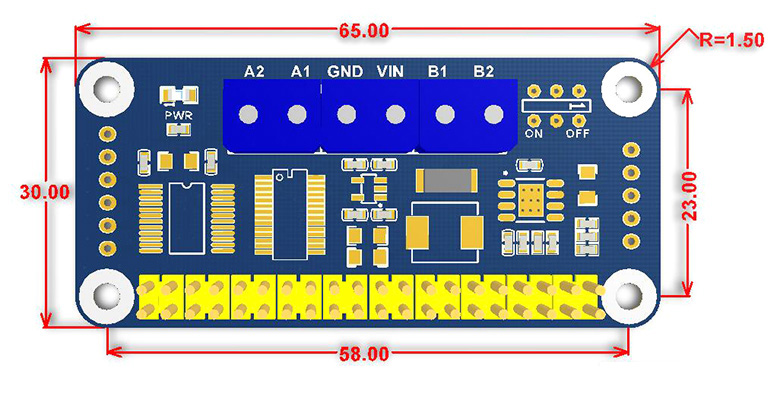

Габаритні розміри (в мм):

Інформація для розробників: waveshare.com/wiki/Motor_Driver_HAT

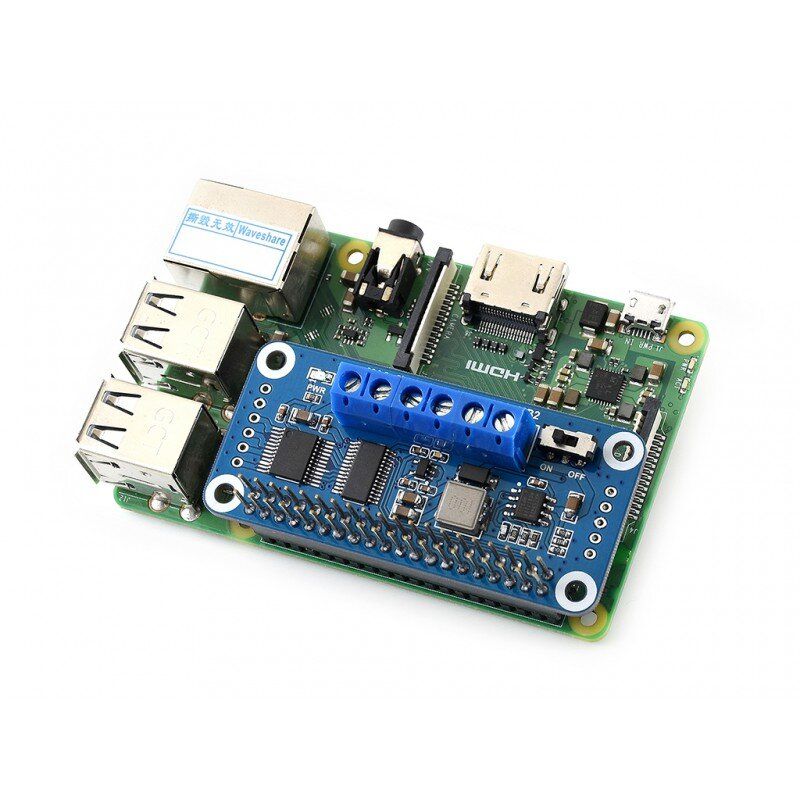

Примітка: Raspberry Pi на фотографіях в комплект поставки не входить.

У комплект поставки включено:

1. Плата розширення для управління двигунами Motor Driver HAT x1
2. RPi набір кріплення (2шт.) X1

1. 2.

вага: 0,018кг
