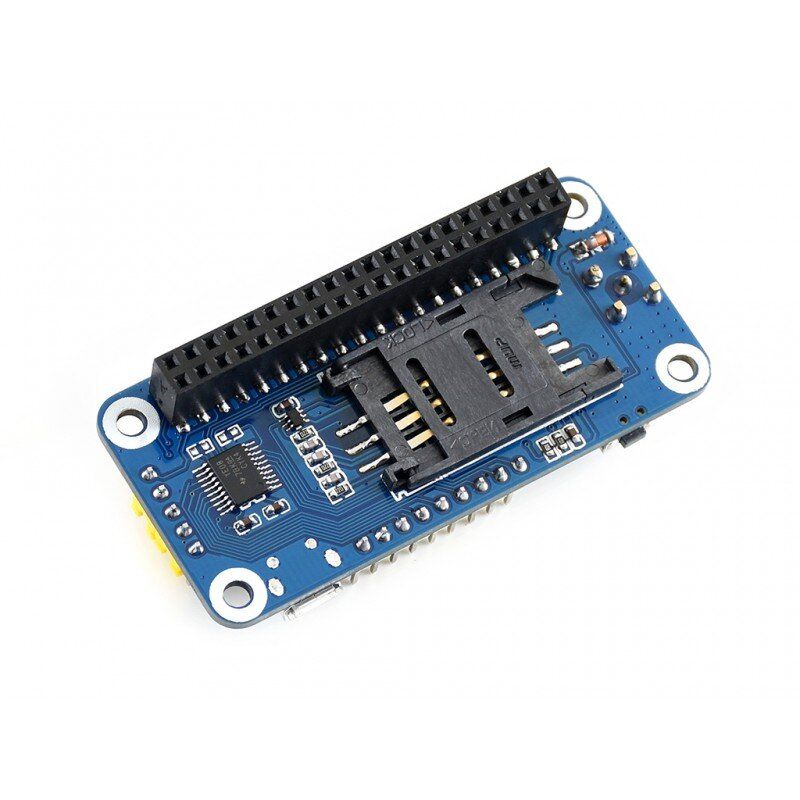

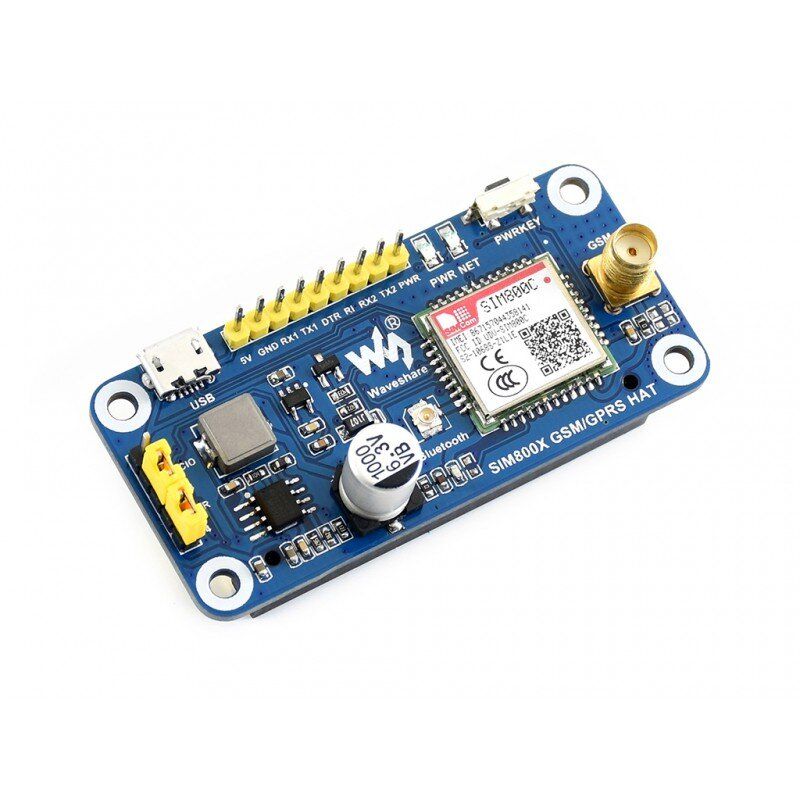

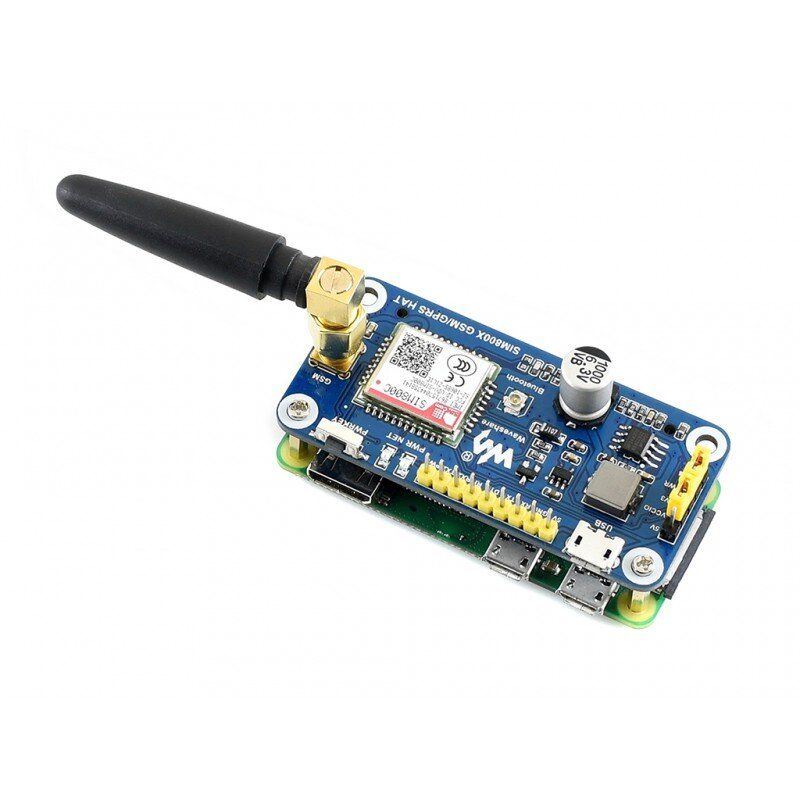

Плата розширення Raspberry Pi GSM/GPRS/Bluetooth HAT (16157)

плата розширення Raspberry Pi GSM/GPRS/Bluetooth HAT - це зручна Raspberry Pi HAT з низьким енергоспоживанням, яка має безліч функцій зв'язку: GSM, GPRS і Bluetooth, що дозволить вашому Pi легко відправляти повідомлення, підключатися до бездротового Інтернету, передавати дані через Bluetooth і так далі.

Особливості

• Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
• Підтримує SMS, GPRS, DTMF, HTTP, FTP, MMS, електронна пошта і т. Д.
• Bluetooth 3.0, підтримує передачу даних через Bluetooth
• Інтерфейс UART, для підключення плат управління хостом, таких як Arduino / STM32
• Вбудований перетворювач рівня напруги, 3,3 В (за замовчуванням), за допомогою перемички можна переключитися на 5 В
• 2 світлодіоди для індикації робочого стану модуля
• Слот для SIM-карти для SIM-карт 1,8 В / 3 В
• Автоматичне визначення швидкості передачі (1200 біт / с ~ 115200 біт / с)
• Управління за допомогою AT-команд (3GPP TS 27.007, 27.005 і розширені AT-команди SIMCOM)
• Підтримує інструментарій додатки SIM: GSM 11.14 Release 99
• Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Jetson Nano / Arduino / STM32)

Характеристики:

GSM/GPRS

Діапазон
GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 МГц
Чотирьохдіапазонний автоматичний пошук
Відповідає GSM фазі 2/2 +
потужність випромінювання
Клас 4 (2 Вт при GSM 850 / EGSM 900 МГц)
Клас 1 (1 Вт при DCS 1800 / PCS 1900 МГц)
GPRS підключення
GPRS мультислот клас 12 (за замовчуванням)
GPRS мультіслотовий клас 1 ~ 12 (налаштовується)
Функція даних GPRS
Швидкість вхідного каналу: максимум 85,6 Кбіт / с
Швидкість вихідного каналу: максимум 85,6 Кбіт / с
Схеми кодування: CS-1 CS-2 CS-3 CS-4
Підтримує PAP (протокол аутентифікації по паролю) для з'єднання PPP
підтримує PBCCH
підтримує USSD
SMS
Підтримує: режими MT / MO / CB / Text / PDU
Зберігання SMS: SIM-карта

Bluetooth

Інтегрує AT команди
Відповідає специфікації Bluetooth 3.0 + EDR
Підтримує SPP, OPP, HFP / HSP і т. Д.

Інші характеристики:

Живлення: 5 В (USB-порт або pin-роз'єм)
Робоча напруга: 5 В / 3,3 В (за замовчуванням)
Робоча температура: -40 ° C ~ 85 ° C
Температура зберігання: -45 ° C ~ 90 ° C
Розміри: 30,2 мм х 65 мм

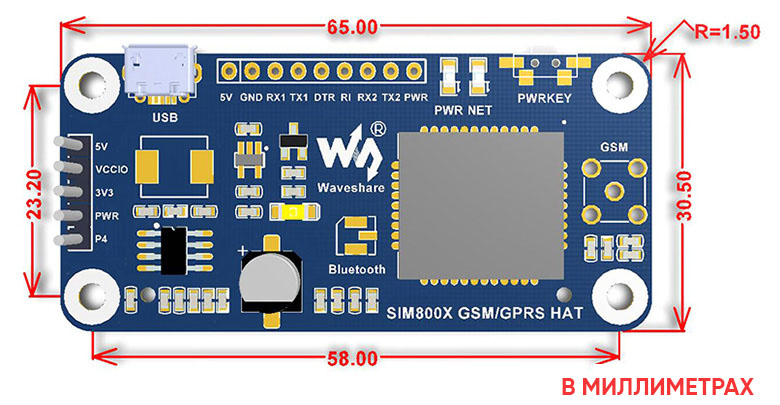

Габаритні розміри:

Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.

www.waveshare.com/wiki/SIM800C_GSM/GPRS_HAT

У комплект поставки входить:

1. SIM800C GSM/GPRS HAT - 1 шт.
2. GSM антена - 1 шт.
3. Bluetooth антена - 1 шт.
4. USB type A plug to micro кабель - 1 шт.
5. Набір кріплення RPi - 1 шт.

1. 2. 3. 4. 5.

Увага! Raspberry Pi в комплект поставки не входить.

вага: 0.076 кг
