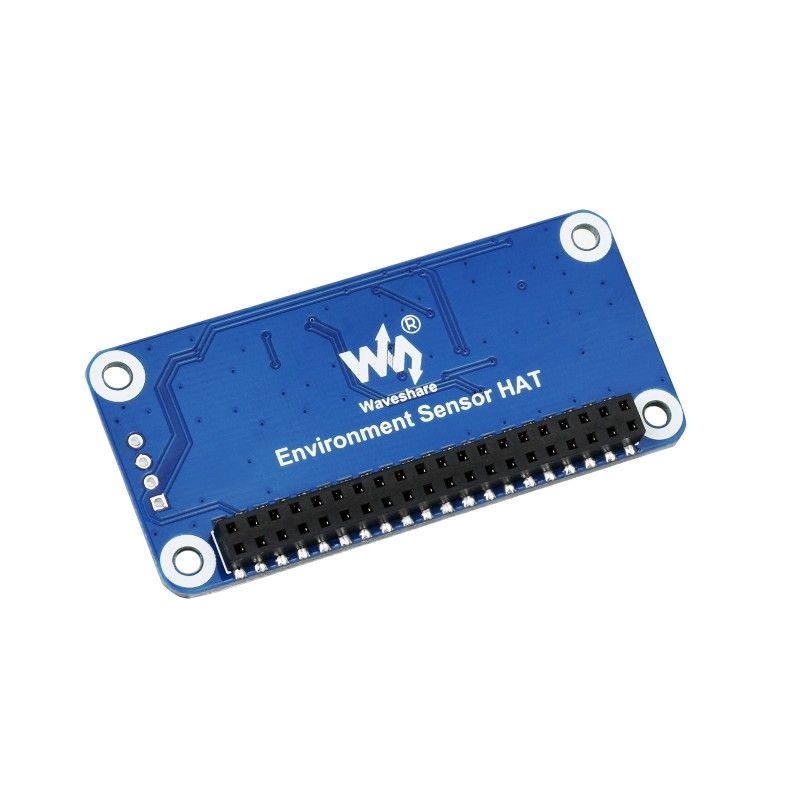

Плата розширення Raspberry Pi Environment Sensor HAT (20471)

Плата розширення Raspberry Pi Environment Sensor HAT (20471) розроблена спеціально для Raspberry Pi і має багатий арсенал вбудованих датчиків: зовнішньої освітленості, органічних сполук у повітрі, ІЧ / УФ датчик, гіроскоп, акселерометр, магнітометр, барометр, датчик температури і вологості і т.д . і дозволяє збирати дані навколишнього простору, а також може бути використана для визначення орієнтації і руху дронів і роботів.

Зв'язок з Raspberry Pi здійснюється по шині I2C.

Функціонал:

• Стандартний роз'єм розширення Raspberry Pi 40PIN GPIO
• Вбудований цифровий датчик зовнішньої освітленості TSL25911FN для вимірювання ІК та видимого світла
• Вбудований датчик BME280 для вимірювання температури, вологості і тиску повітря
• Вбудований датчик руху, акселерометр, гіроскоп і магнітометр ICM20948
• Вбудований датчик LTR390-UV-1 для вимірювання УФ-променів
• Вбудований датчик SGP40 для виявлення летючих органічних сполук в навколишньому середовищі
• Шина I2C, дозволяє отримувати дані за допомогою всього двох проводів
• Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Arduino / STM32)

Технічні характеристики:

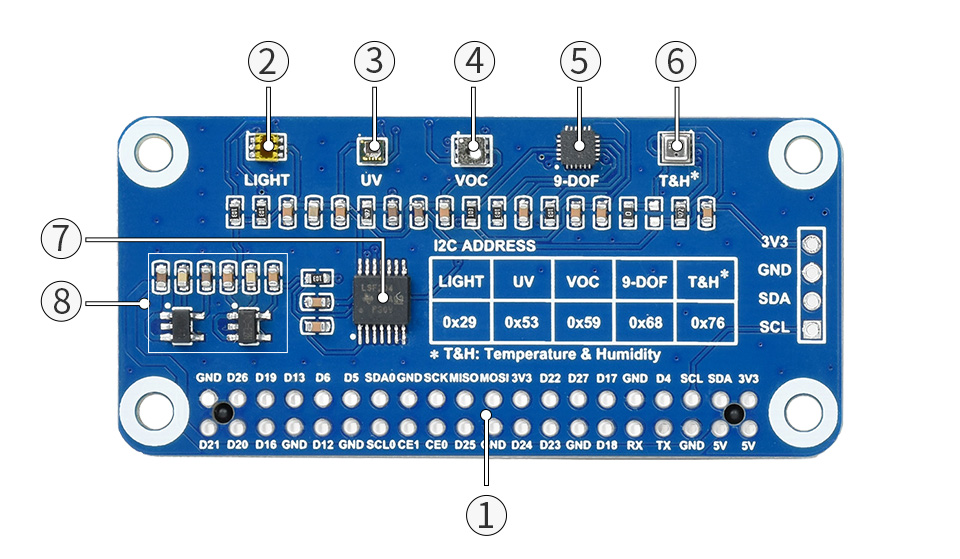

Елементи платы:

1. Роз'єм Raspberry Pi GPIO
2. Цифровий датчик зовнішньої освітленості TSL25911FN для вимірювання інфрачервоного і видимого світла
3. УФ-датчик LTR390-UV-1
4. Датчик повітря VOC SGP40
5. ICM20948 3-осьовий акселерометр, 3-осьовий гіроскоп, 3-осьовий магнітометр
6. Датчик температури, вологості і тиску повітря BME280
7. Перетворення логічного рівня з 3,3 В до 1,8 В
8. Регулятор напруги від 5 В до 3,3 В / 1,8 В

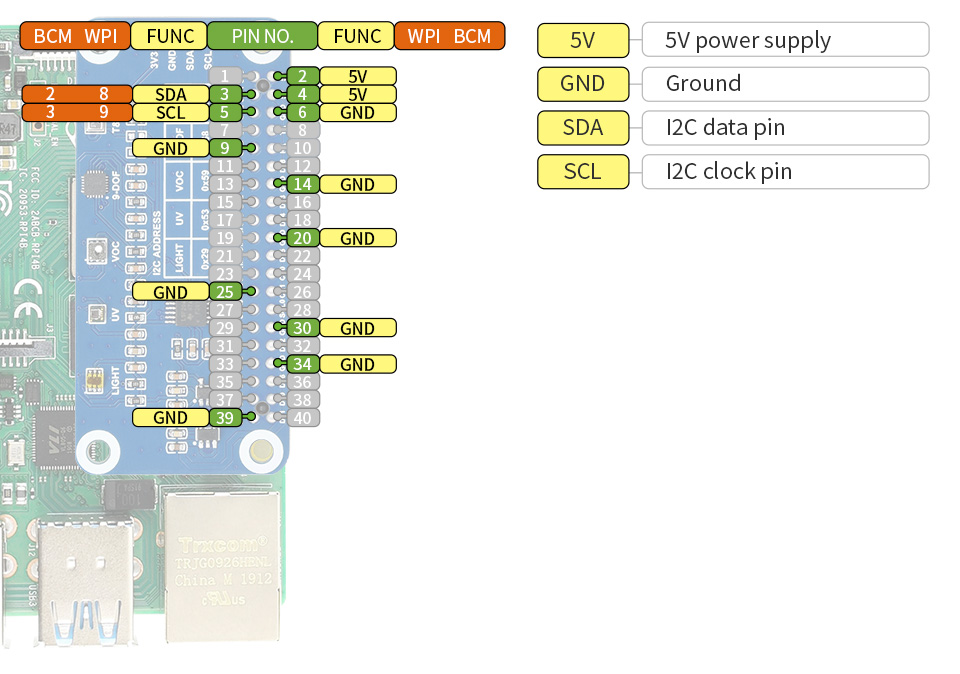

Призначення роз'ємів:

Інформація для розробників (Wiki): Environment_Sensor_HAT

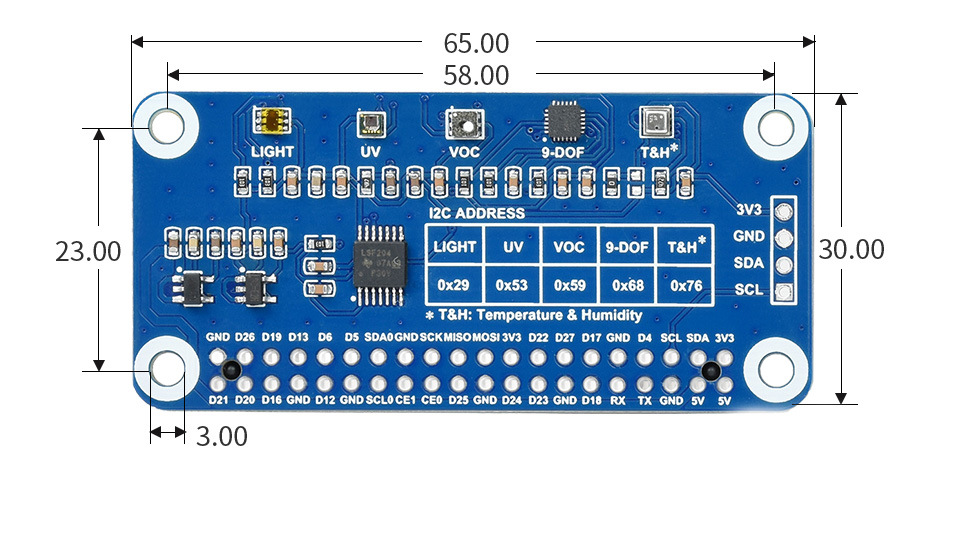

Габаритні розміри: 65мм х 30мм

В комплекті поставки:

1. Плата Environment Sensor HAT x1
2. Роз'єм 20PIN female x2
3. Роз'єм 4PIN x1
4. Набір кріплення RPi screws pack (2pcs) x1

1. 2. 3. 4.

Вага: 0.018 кг
