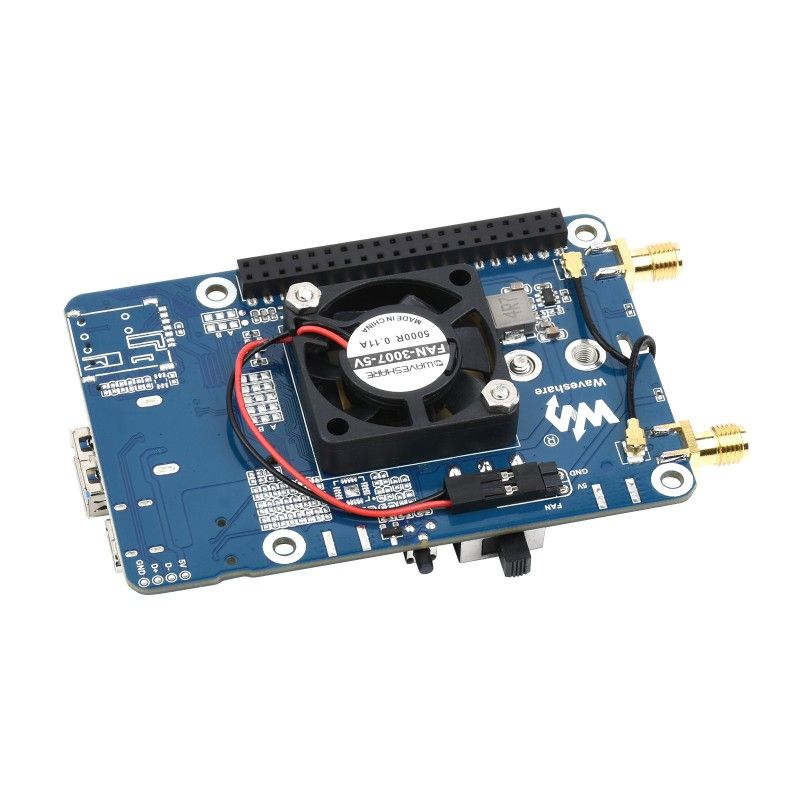

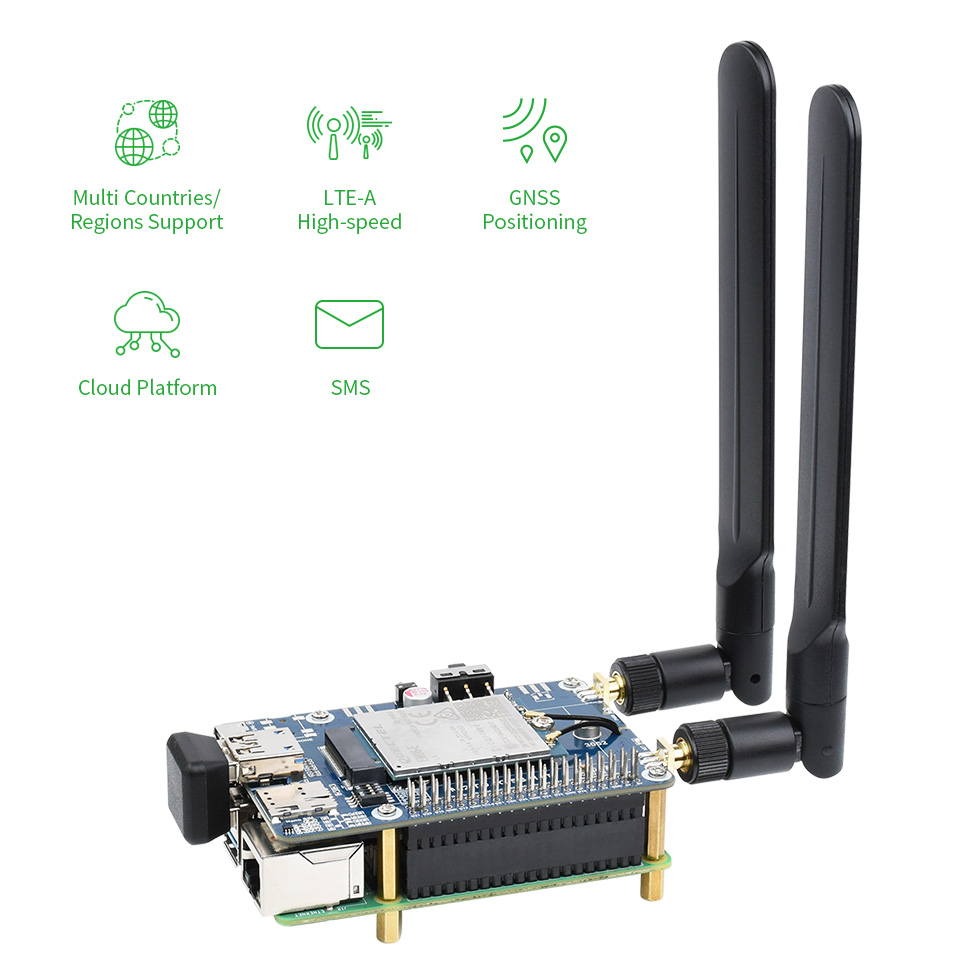

Плата розширення Raspberry Pi EM06-E LTE Cat-6 HAT (21706)

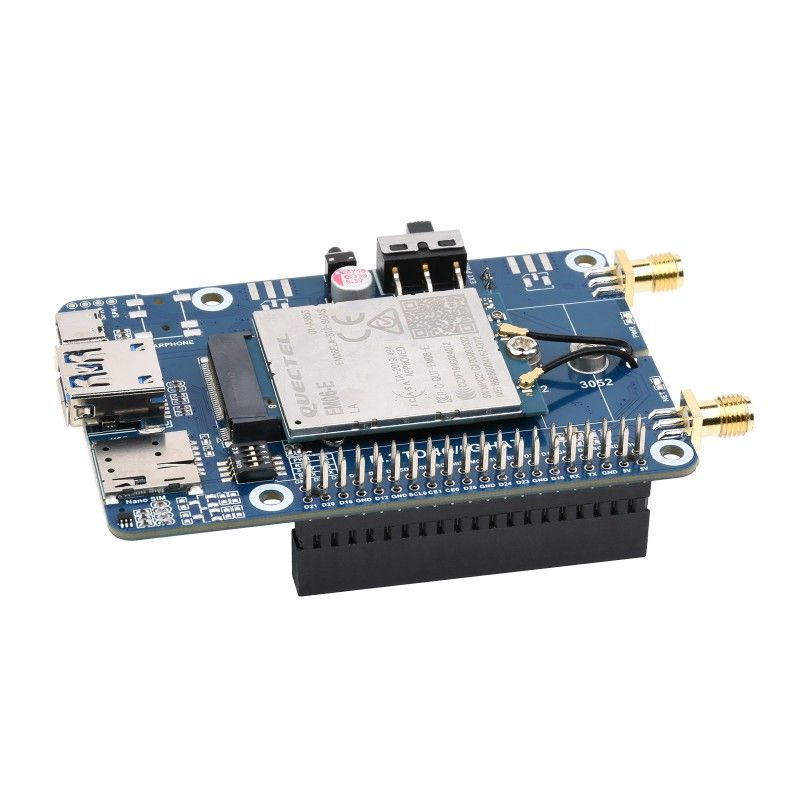

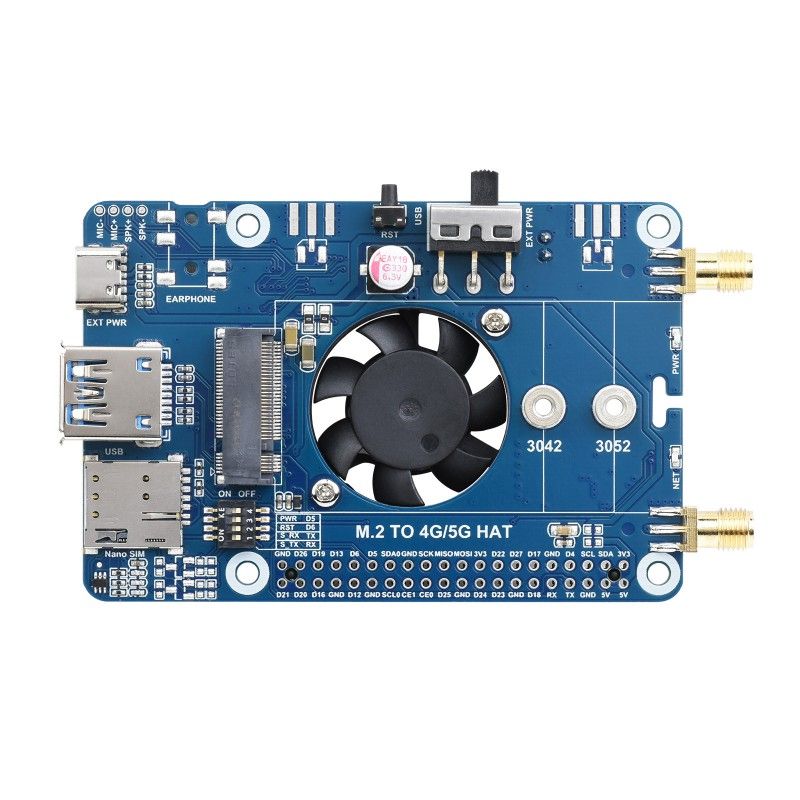

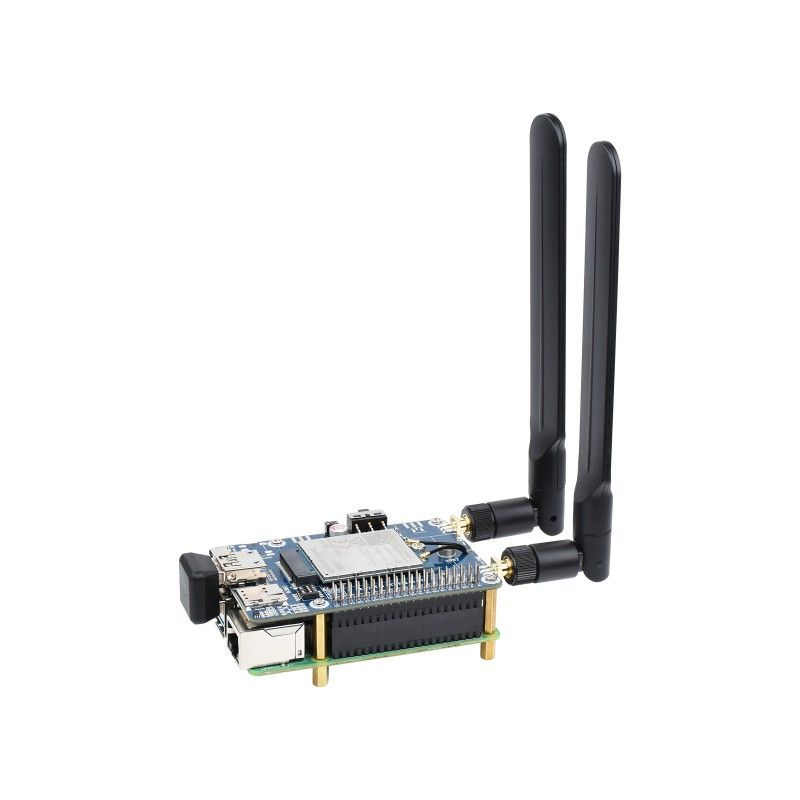

Плата розширення Raspberry Pi EM06-E LTE Cat-6 HAT (21706) призначена для встановлення на одноплатний комп'ютер Raspberry Pi і дозволяє підключатися до мережі LTE з швидкістю до 300 Мбіт/с.

Ця плата має модуль EM06-E від Quectel, який підтримує стандарти 2G, 3G, 4G і LTE Cat-6. Вона містить SIM-слот для підключення до мобільної мережі та включає в себе антену для забезпечення кращого прийому сигналу.

Плата розширення Raspberry Pi EM06-E LTE Cat-6 HAT може бути корисною для розробників, які потребують бездротового зв'язку з високою швидкістю передачі даних для своїх проектів, таких як моніторинг, збір даних, IoT-пристрої та інші.

Приклади використання:

Бездротовий маршрутизатор LTE-A
У поєднанні з OpenWrt перетворює Raspberry Pi на бездротовий маршрутизатор LTE-A, забезпечуючи точку доступу Wi-Fi для смартфонів, щоб легко отримати доступ до мережі LTE-A.

Пряма трансляція LTE-A

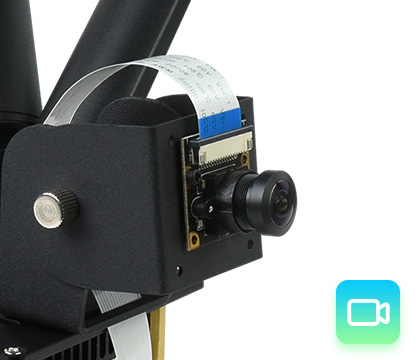

Під час встановлення додаткової камери він може здійснювати пряму трансляцію на веб-сторінці чи платформі прямого ефіру через відеопотік ffmpeg.

Основні особливості:

• Високоточне GNSS-позиціонування. Працює з: GPS, GLONASS, BeiDou/Compass, Galileo, QZSS
• Інтегрує розширені мережеві протоколи, підтримує кілька драйверів і програмного забезпечення, сумісний з різними ОС, включаючи Windows / Linux / Android
• Порт USB 3.1 (сумісний з USB 2.0) для підключення до ПК, хост-плати Raspberry Pi або Jetson Nano для забезпечення високошвидкісного зв'язку LTE-A
• Стандартний слот M.2 B KEY, сумісний з різними основними модулями: серії EM06-E, EM06-J, EM06-A
• Вбудований контакт PWR і RST, активований за допомогою DIP-перемикача, для підключення до зовнішнього вводу-виводу для ввімкнення/вимкнення або скидання модуля

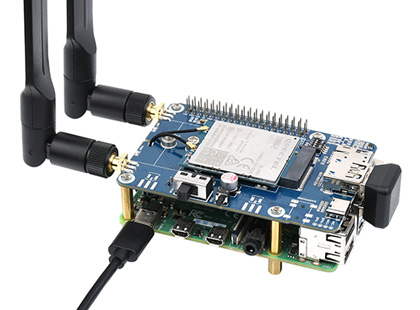

• Вбудований роз'єм USB-C, активований за допомогою перемикача, для підключення автономного джерела живлення для модуля, дозволяє більше навантажень, стабільне та гнучке джерело живлення
• Перемикач увімкнення/вимкнення бортового блоку живлення, кнопка скидання та світлодіодний індикатор, легко вмикати/виключати модуль або контролювати робочий стан
• Зарезервовані інтерфейси антени 4x SMA до IPEX із попередньо припаяними 2x роз’ємами для легкого використання антен, що дозволяє змінювати положення антени SMA
• Високоефективна схема джерела живлення, вихідний струм до 3А

Технічні характеристики модуля:

• LTE CAT 6
  • Регіон / Постачальник EMEA / APAC (крім Японії та CMCC) / Бразилія
  • Розміри модуля 42,0 × 30,0 × 2,3 (мм)
• ТЕМПЕРАТУРНИЙ ДІАПАЗОН
  • Робоча температура -30°C ~ +70°C
  • Температура розширення -40°C ~ +85°C
• ДІАПАЗОН ЧАСТОТ
  • LTE-FDD B1, B3, B5, B7, B8, B20, B28, B32 (отримання тільки для B32)
  • LTE-TDD B38, B40, B41
  • 2xCA B1+B1, B5, B8, B20, B28;
  • B3+B3, B5, B7, B8, B20, B28;
  • B7+B5, B7, B8, B20, B28;
  • B20+B32 (B32 використовується лише для допоміжної компонентної носії), B38+B38, B40+B40, B41+B41
  • WCDMA B1, B3, B5, B8
  • GNSS GPS/ГЛОНАСС/BeiDou (компас)/Galileo/QZSS
• ШВИДКІСТЬ ДАНИХ
  • LTE-FDD 300 Мбіт/с (DL) / 50 Мбіт/с (UL)
  • LTE-TDD 226 Мбіт/с (DL) / 28 Мбіт/с (UL)
  • DC-HSPA+ 42 Мбіт/с (DL) / 5,76 Мбіт/с (UL)
  • WCDMA 384 Кбіт/с (DL) / 384 Кбіт/с (UL)

Приклади підключення:

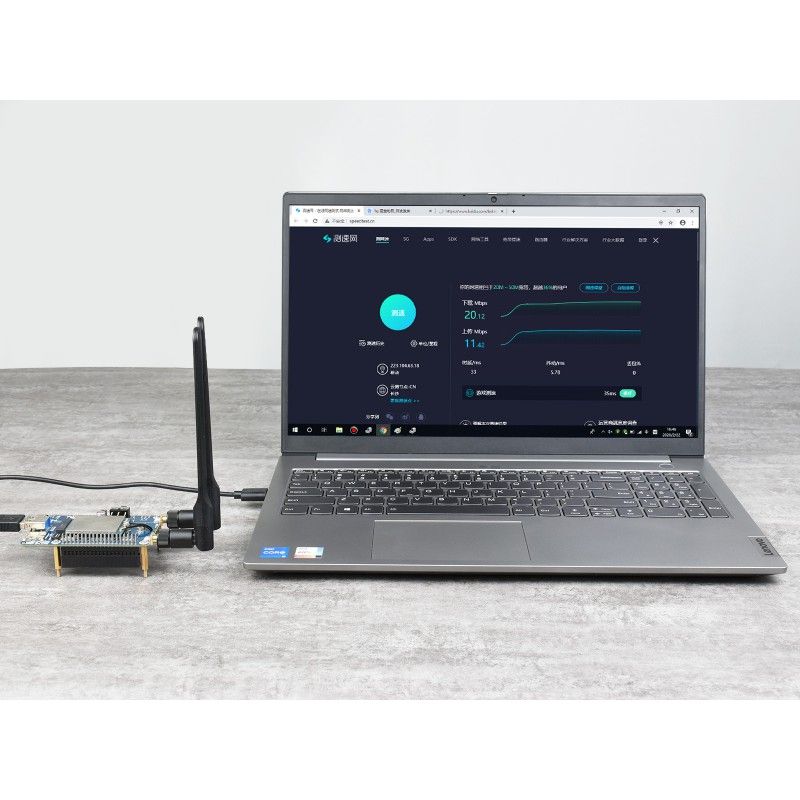

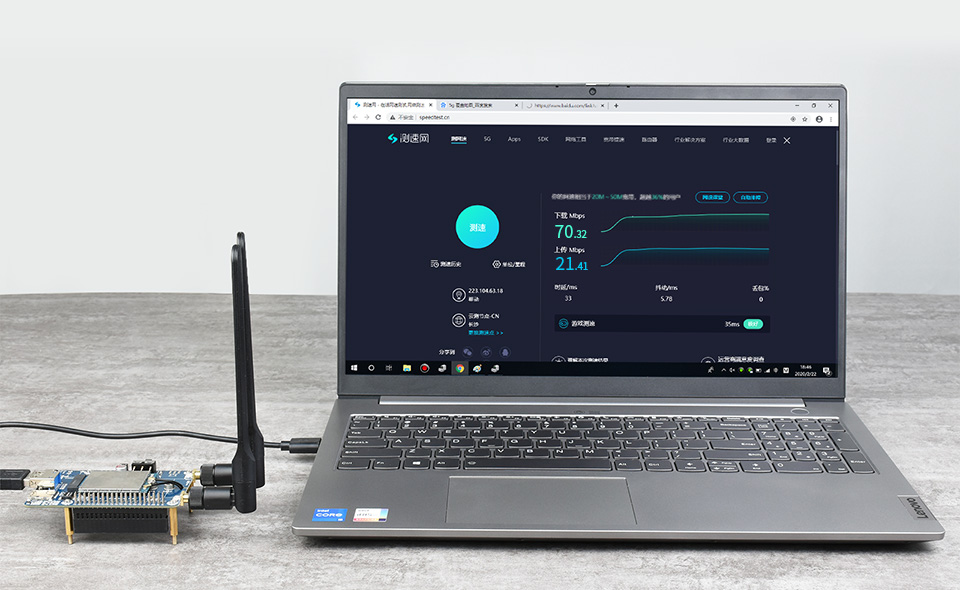

Для ПК з Windows або серії Jetson Nano використовуйте USB-кабель

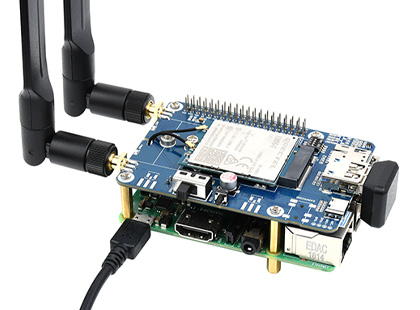

Для Raspberry Pi 4B/3B+ або CM4-IO-BASE-A/B використовуйте спеціальний USB-адаптер

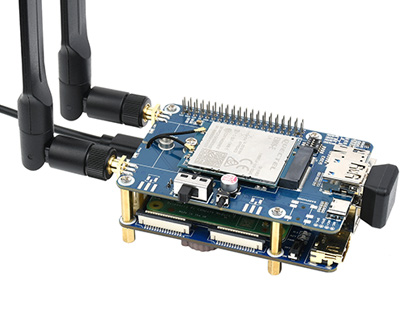

підключення до Raspberry Pi 4B

підключення до Raspberry Pi 3B+

підключення до CM4 IO Base

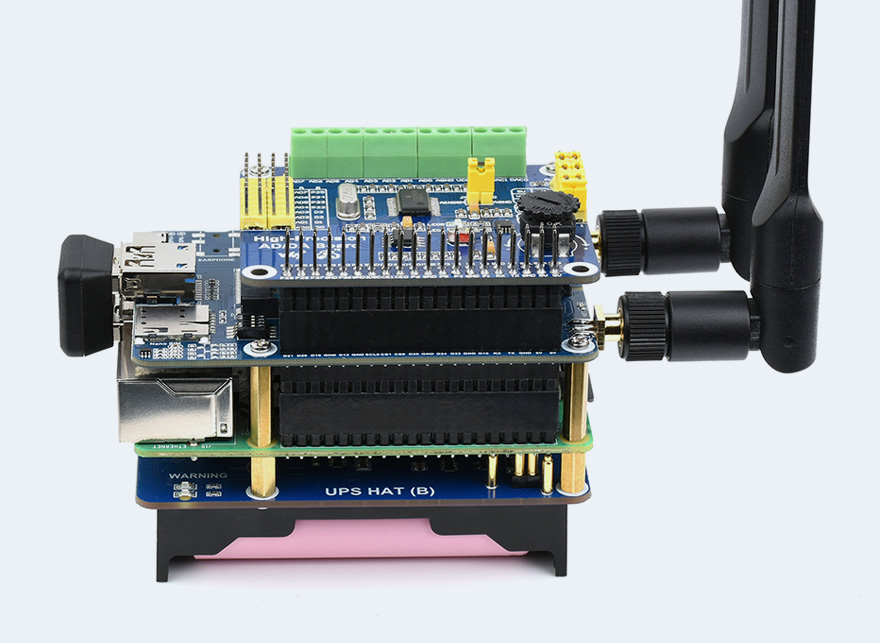

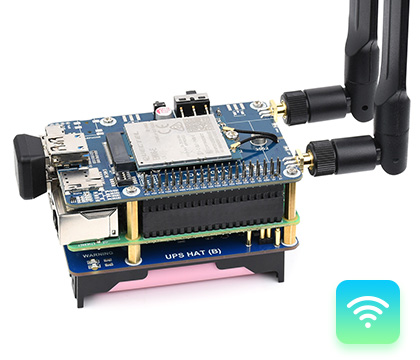

Стандартний 40-контактний роз’єм Raspberry Pi GPIO: сумісний із серією Raspberry Pi та Jetson Nano, стекований дизайн для більшої кількості плат

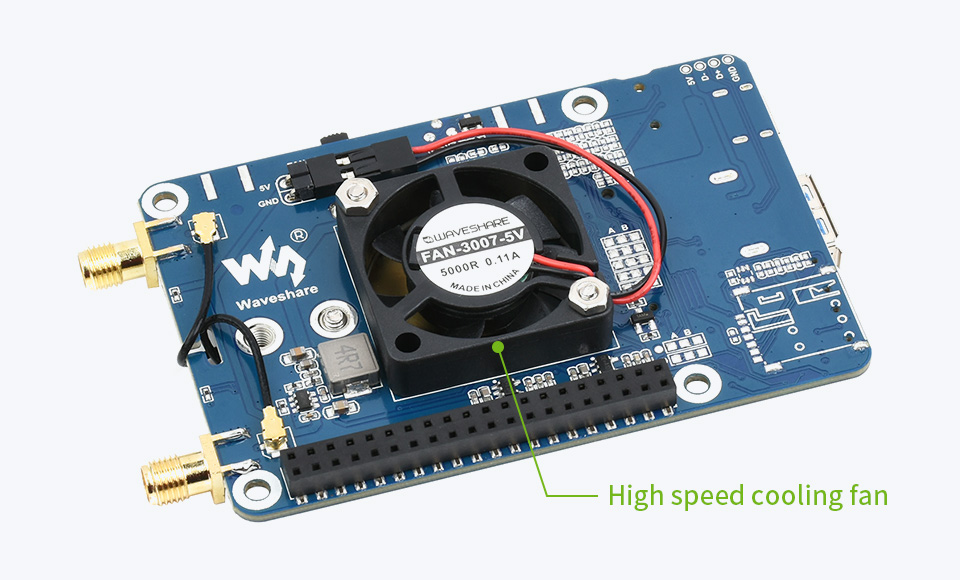

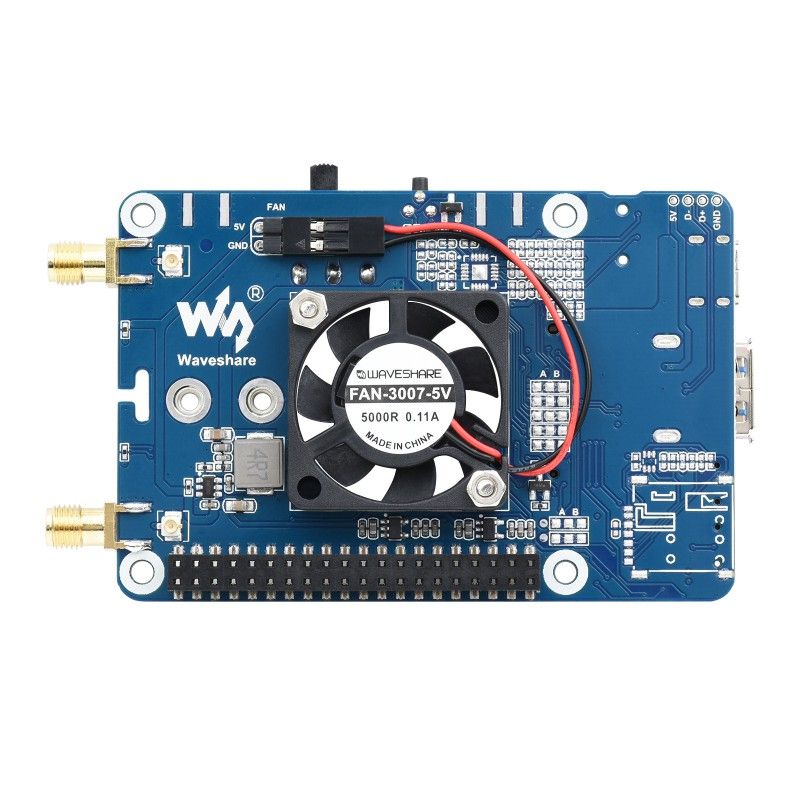

Високошвидкісний вентилятор охолодження: краще розсіювання тепла як для Raspberry Pi, так і для модуля LTE-A

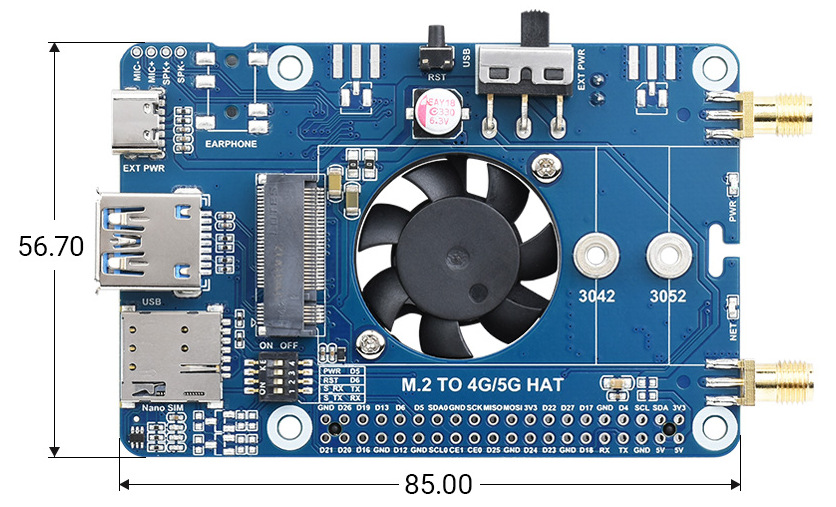

Габаритні розміри: 57мм х 85мм

Wiki: EM06-E_LTE_Cat-6_HAT

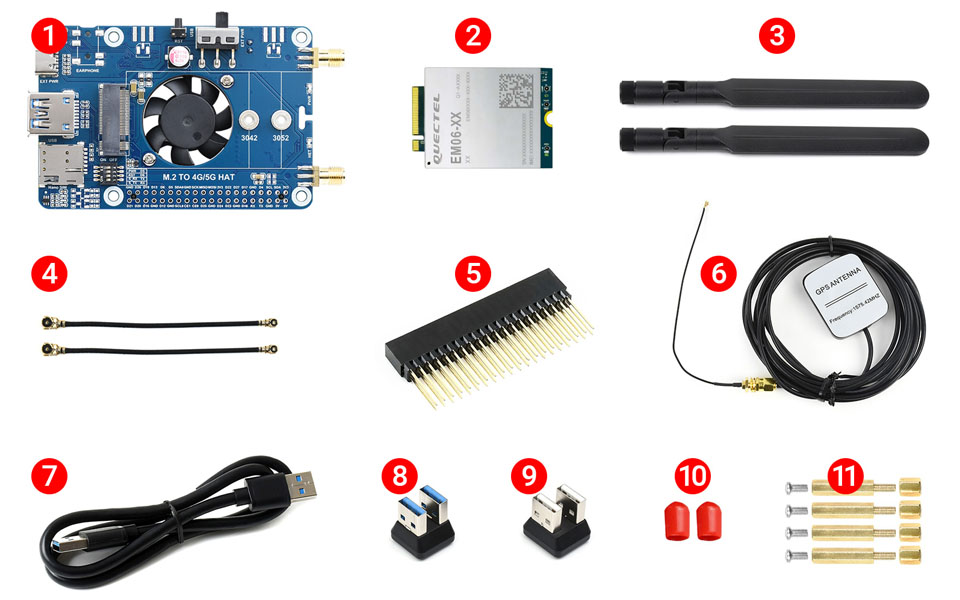

Комплект поставки:

1. M.2 ДО 4G/5G HAT x1
2. EM06-E x1
3. Антена 2шт х1
4. Адаптерний кабель IPEX 2шт x1
5. 2*20PIN контактний роз’єм x1
6. Пасивна GPS антена x1
7. Подвійний кабель USB3.0 x1
8. Адаптер USB3.0 x1
9. Адаптер USB2.0 x1
10. Захисний ковпачок SMA 2шт х1
11. Пакет гвинтів х1 шт

Вага: 0,204 кг
