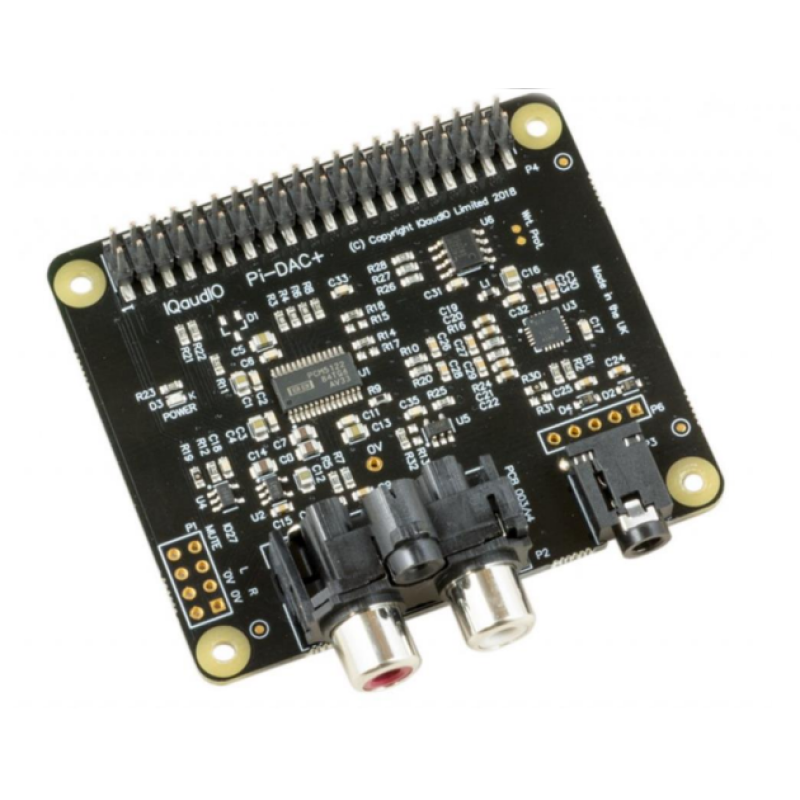

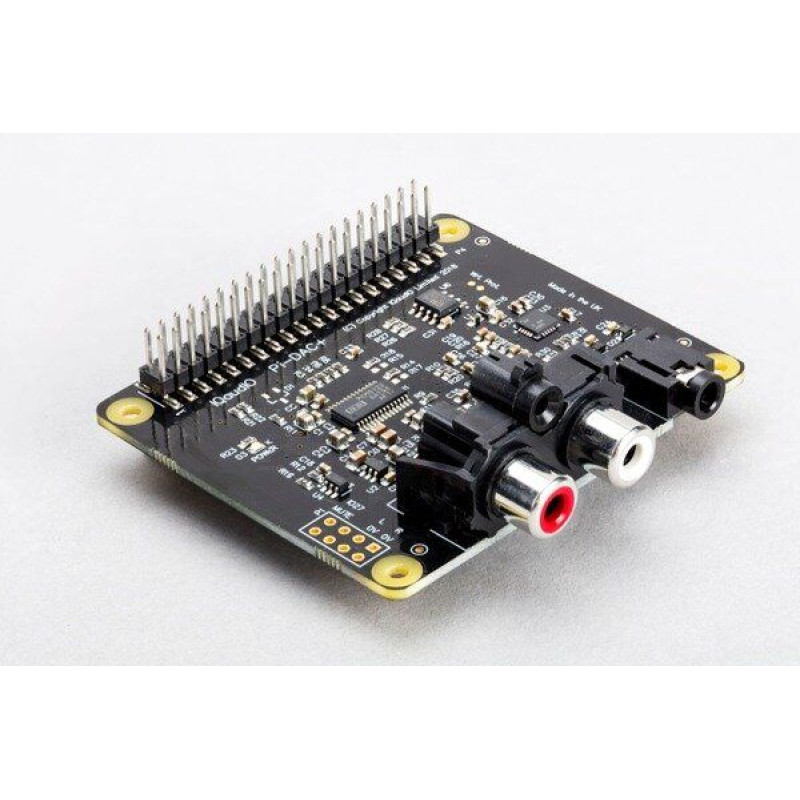

Плата розширення IQaudio DAC+

Плата розширення IQaudio DAC + забезпечує аудіовихід для Raspberry Pi. Вона використовує ЦАП Texas Instruments PCM5122 DAC для передачі аналогового стереозвуку на пару роз'ємів для навушників, а також підтримує спеціальний підсилювач для навушників.

Сумісна з наступними пристроями: Raspberry Pi 1 Model B +, Raspberry Pi 2, Raspberry Pi 3 або Raspberry Pi 4.

Плата розширення IQaudio DAC + підключається безпосередньо до роз'єму GPIO Raspberry Pi і не вимагає додаткового джерела живлення.

P1:аналоговий вихід (0-2 В RMS). Переносить GPIO27, сигнал MUTE, лівий і правий канал, а також ліве і праве заземлення.

P6: сигнали роз'єму для навушників. Контакт 1: лівий канал, контакт 2: ЗЕМЛЯ, контакт 3: правий канал, контакт 4: ЗАЗЕМЛЕННЯ, контакт 5: ВИЯВЛЕННЯ

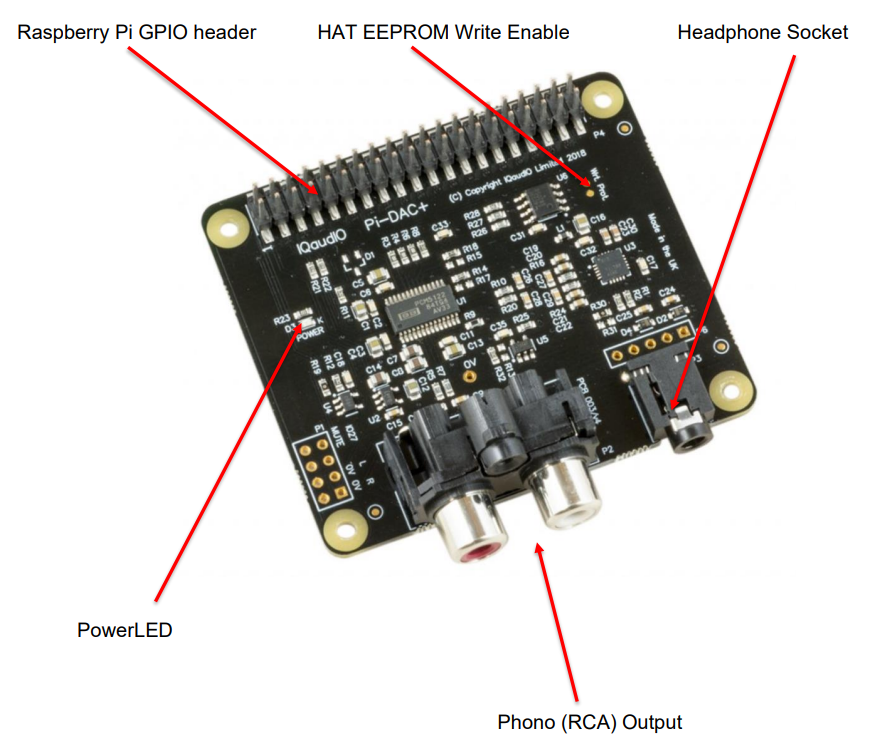

Елементи плати:

Power LED - світлодіод індикації живлення

Raspberry Pi GPIO header - роз'єм GPIO

HAT EEPROM Write Enable - EEPROM для HAT-пристроїв можливість для запису

Headphone Socket - роз'єми підключення навушників

Phono (RCA) Output - аудіовихід
