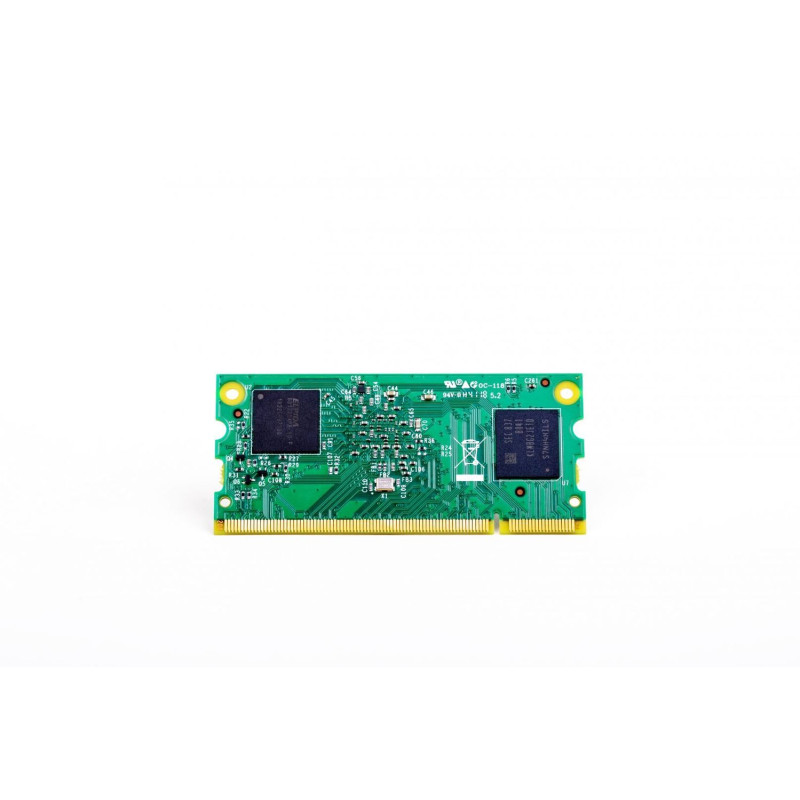

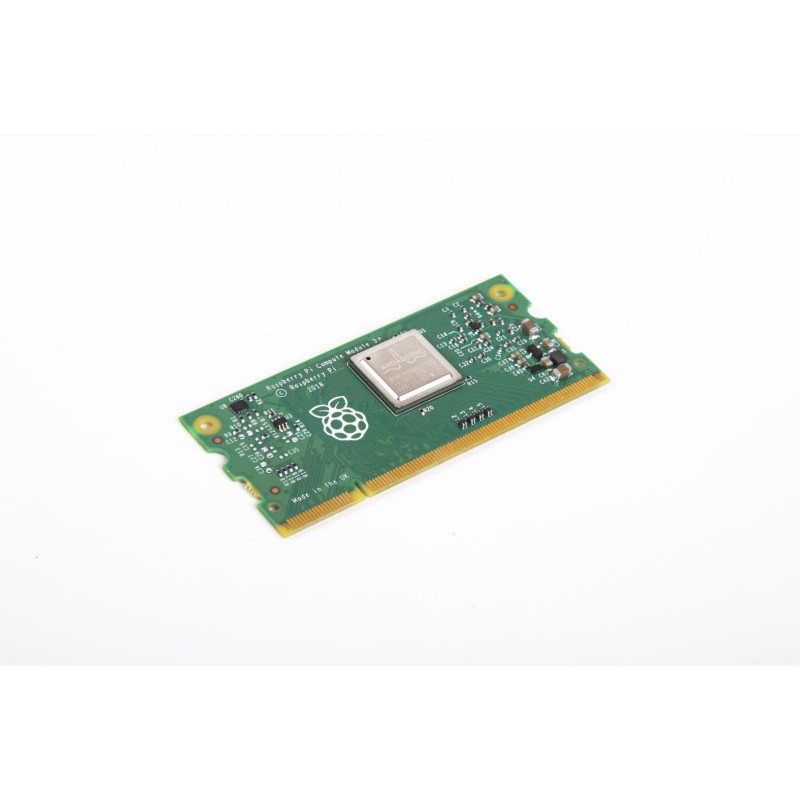

Raspberry Pi Compute Module 3+/16GB / Обчислювальний комп'ютерний модуль (CM3+/16GB)

Комп'ютерний модуль Raspberry Pi Compute Module 3 + це видозмінена плата Raspberry Pi, головною відмінністю якого є те, що модуль значно менший і він не має жодних зовнішніх роз'ємів. Щоб розробляти пристрої на основі Compute Module, вам необхідно використовувати Compute Module Developement Kit.

Обчислювальний модуль CM3+/Lite містить такі ж технічні компоненти, як і Raspberry Pi 3 Model B+ (процесор BCM2837B0 та 1 ГБ ОЗУ). Єдина відмінність від Pi 3 Model B+ полягає в тому, що CM3+/L не має вбудованої флеш-пам'яті.

• Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-bit SoC @ 1.2GHz
• 1GB LPDDR2 SDRAM

Все це вбудоване у невелику плату (67,6 мм × 31 мм), яка вставляється у стандартний роз'єм DDR2 SODIMM. Інтерфейси процесора доступні користувачеві завдяки пінам, що з'єднують. Ви отримуєте повну гнучкість BCM2837B0 SoC (це означає, що вам доступно набагато більше GPIO роз'ємів та інтерфейсів, якщо порівнювати зі стандартним Raspberry Pi), отже, впровадження модуля в систему користувача має бути відносно простим.

Для того, щоб спростити вам роботу з проектуванням друкованої плати для модуля, ми пропонуємо плату з відкритим вихідним кодом, яка постачається з CM3+/32 ГБ та CM3+/Lite у комплекті для розробки Compute Module Development Kit.

Нижче наведені доступні версії CM3+:

• CM3+/Lite: eMMC флеш-пам'ять відсутня, інтерфейс SD-карти переноситься на піни модуля, щоб користувач міг вибрати підключення до eMMC або до SD-карти.
• CM3+/8GB: 8GB флеш-пам'яті
• CM3+/16GB: 16GB флеш-пам'яті
• CM3+/32GB: 32GB флеш-пам'яті
