Мікрокомп'ютер BBC micro:bit V2 Kit

Мікрокомп'ютер BBC micro: bit V2 Kit —це набір для дослідження роботи одноплатного комп'ютера (SBC, Single Board Computer) micro: bit. Цей мікрокомп'ютер містить процесор додатків NRF52 і різні підключаемі до нього периферійні пристрої. Процесор інтерфейсу KL27 підключений до процесора додатків і управляє обміном даних через інтерфейс USB.

Мікрокомп'ютер micro: bit V2 розширює лінійку мікрокомп'ютерів першого покоління micro: bit, побудованих на процесорі ARM Cortex-M0 і має велику продуктивність.

Інтерес до цього мікрокомп'ютеру був створений коли корпорація Бі-Бі-Сі спільно з великими технологічними компаніями (включаючи виробника чіпа Nordic Semiconductor) безкоштовно для дітей розповсюдила 1 млн. Плат цього мікрокомп'ютера в шкільних навчальних закладах Британії в рамках спеціального проекту. Станом на 2018 рік кількість випущених мікрокомп'ютерів перевищувало вже 2 млн. екземплярів.

Цей комп'ютер розроблений із середовищами програмування і надає користувачам цікавий спосіб вивчення програмування і стимулює технічну творчість.

Елементи мікрокомп'ютера micro: bit V2 і технічні характеристики:

• Мікроконтролер моделі Nordic nRF52833 з процесором архітектури ARM Cortex-M4, 32-бітний, з тактовою частотою 64 МГц, оперативна пам'ять - 128 КБ, незалежна пам'ять - 512 КБ
• Процесор інтерфейсу моделі MKL27Z256VFM4 Arm Cortex-M0 + Flash ROM 256KB (128kB зарезервовано для майбутнього використання в якості сховища) RAM 16KB @ 48MHz
• Порт micro-USB 2.0 - служить для прошивки програми на мікроконтролері, живлення плати (5В) і обміну даних з комп'ютером

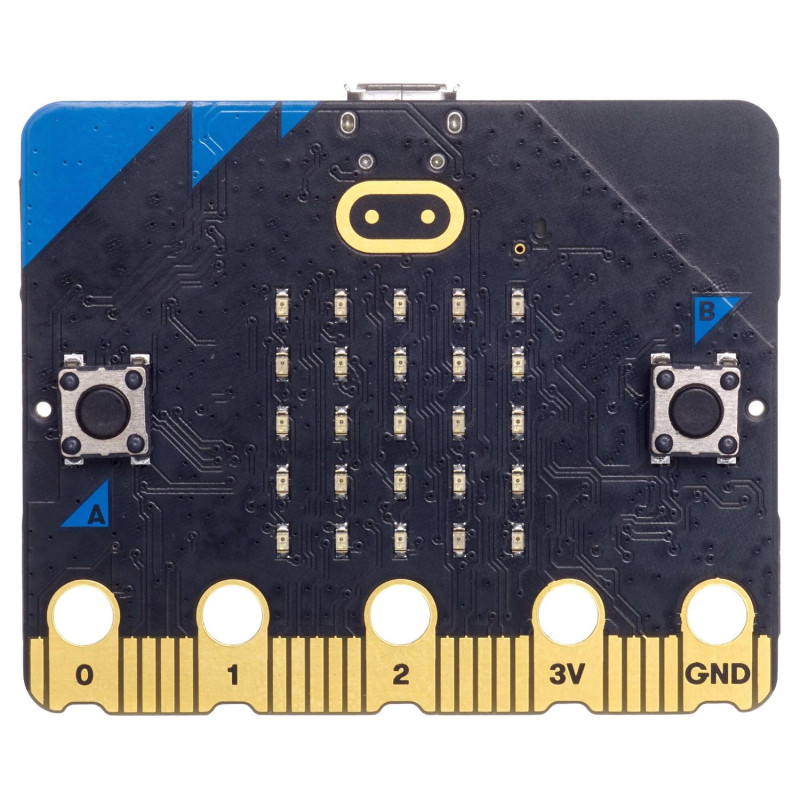

• Дисплей - світлодіодна матриця 5 * 5
• Спеціальні кнопки A і B (пристрої введення)
• Кнопка скидання / живлення (RESET / POWER)
• Датчик руху LSM303AGR Акселерометр (тривимірний датчик прискорення)
• Датчик температури (вбудований в NRF52)
• Компас - вбудований датчик магнітного поля.
• Вбудований динамік тип JIANGSU HUANENG MLT-8530 (80dB @ 5V, 10cm
• Вбудований мікрофон тип Knowles SPU0410LR5H-QB-7 MEMS з чутливістю 38dB ± 3dB @ 94dB SPL
• Контакти введення-виведення
  • Великі контакти під затиск типу «крокодил» - 5
    • 0, 1, 2 - основні контакти введення-виведення
    • 3V, GND - для живлення плати
  • Малі контакти GPIO (служать для введення-виведення) - 19шт.
• Радіомодуль 2.4GHz з шириною каналу 1Mbps або 2Mbps служить для зв'язку плат micro: bit між собою в режимі "Радіо", а також підтримується протокол Bluetooth 5.1 with Bluetooth Low Energy (BLE) для зв'язку з іншими пристроями і бездротової прошивки програм на мікроконтролері
• Роз'єм JST- додаткова конструктивна можливість для підключення зовнішнього джерела живлення 1.8V .. 3.6V (190mA max)

Розмір плати: 42*51,6 мм

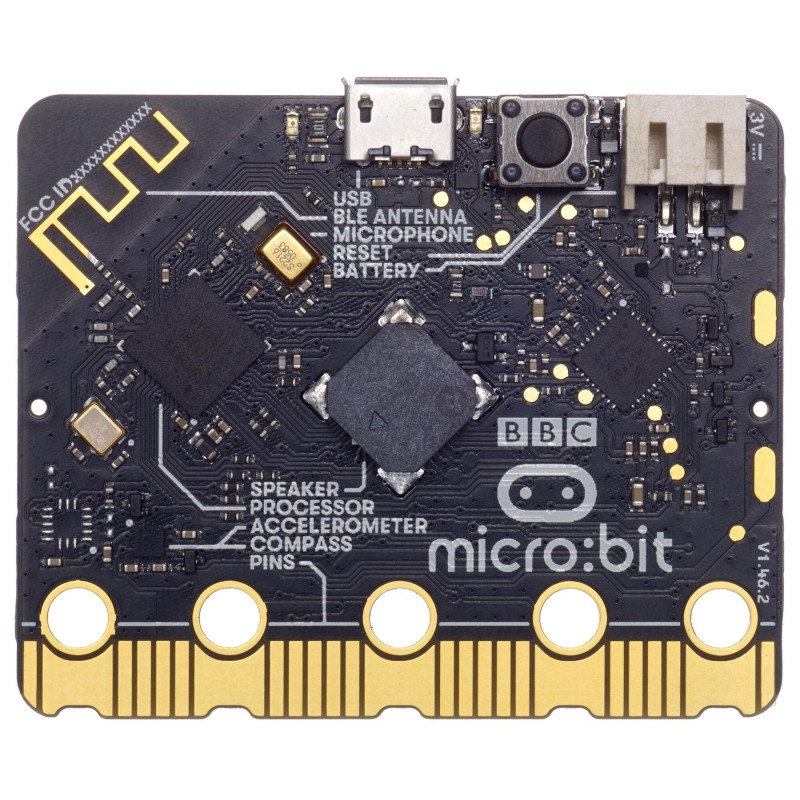

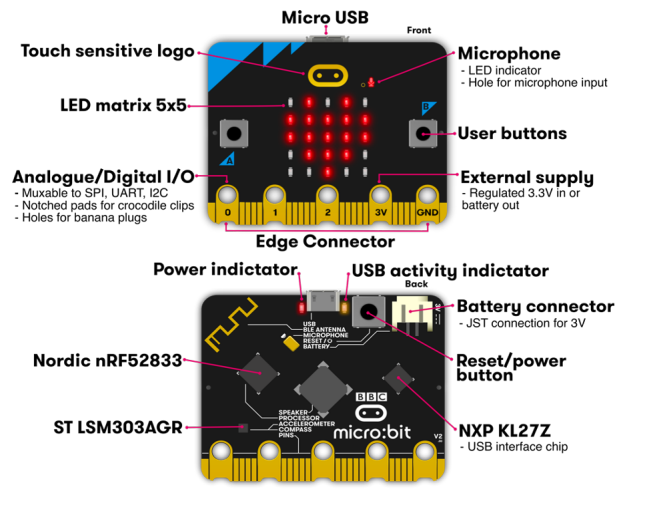

Елементи плати:

Micro USB — порт Micro USB

Touch sensitive logo — сенсорний датчик

LED matrix 5x5 — світлодіодна матриця 5х5 елементів

Analogue/Digital I/O — виводи GPIO інтерфейсу

External supply — роз'єм зовнішнього джерела живлення

User buttons — спеціальні кнопки

Microphone — вбудований мікрофон зі світлодіодною індикацією

Power indicator — індакатор живлення

Nordic nRF52833 — процесор додатків

ST LSM303AGR — датчик руху

NXP KL27Z — чіп інтерфейсу

Reset/power button — кнопка Скидання / Живлення

Battery connector — роз'єм живлення JST 3V

USB activity indicator — світлодіодний індикатор активності порту USB

У комплект поставки входить:

BBC Micro: bit - 1шт.

USB кабель - 1шт.

Батарейний відсік - 1шт.

Керівництво користувача - 1шт.

2x AAA батареї
