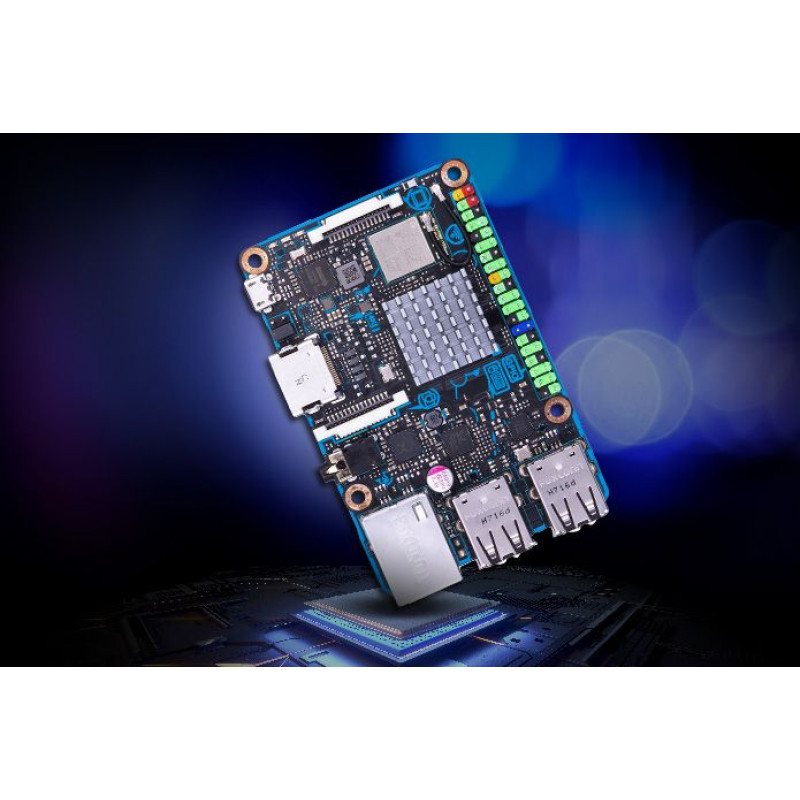

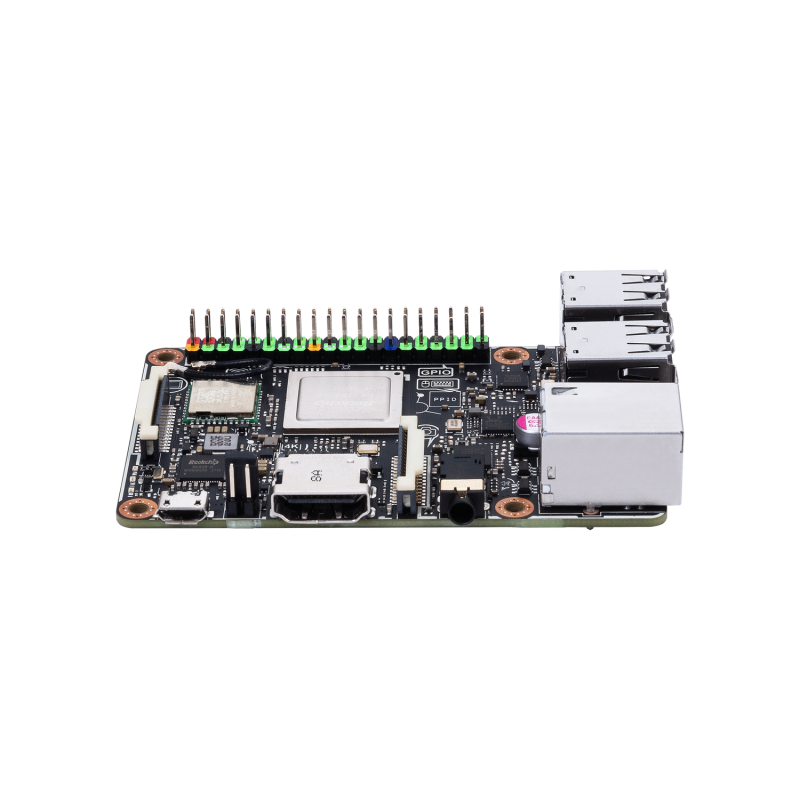

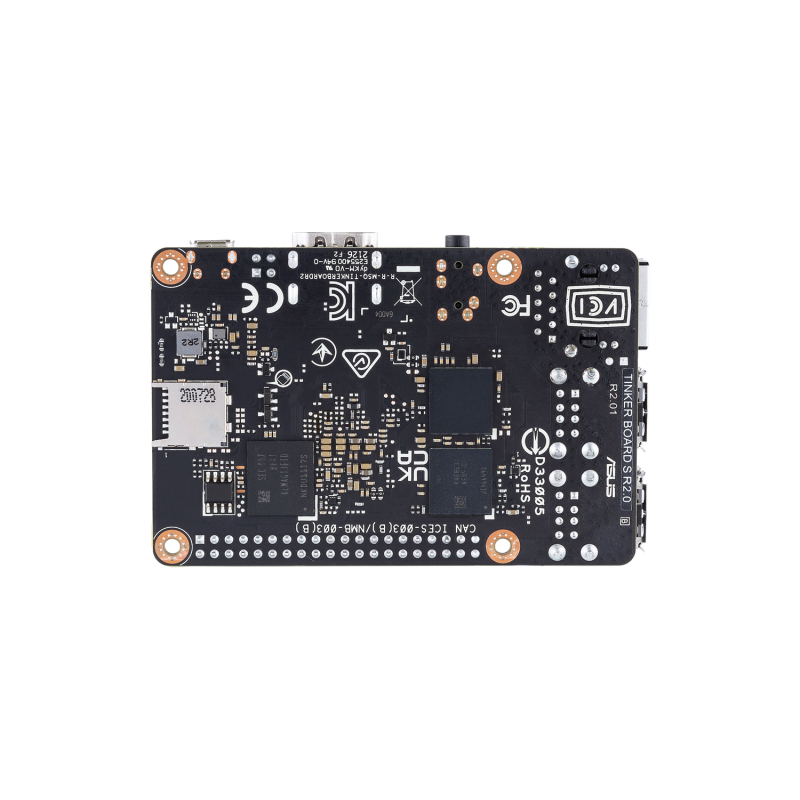

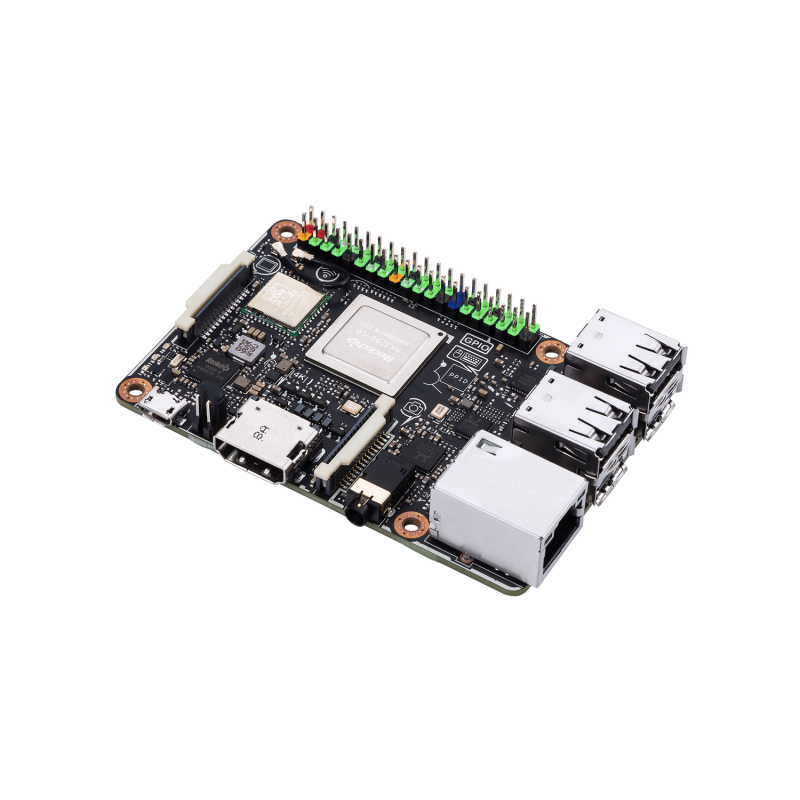

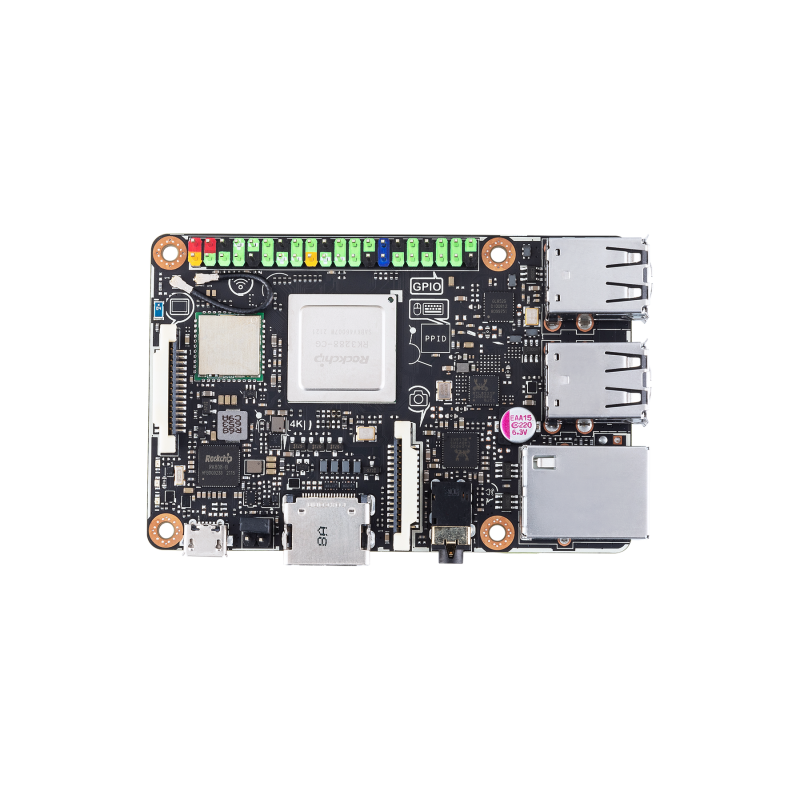

Мікрокомп'ютер Asus Tinker Board S R2.0

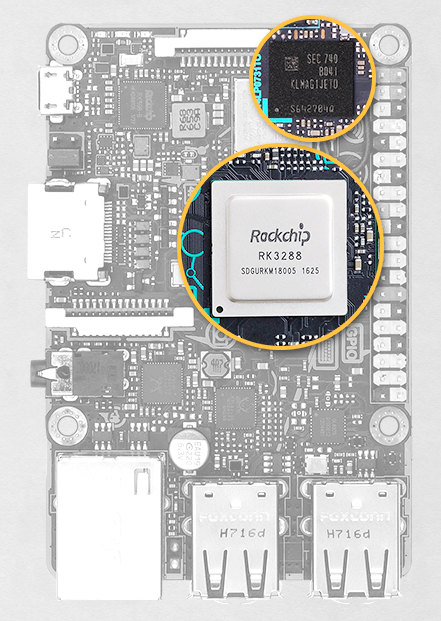

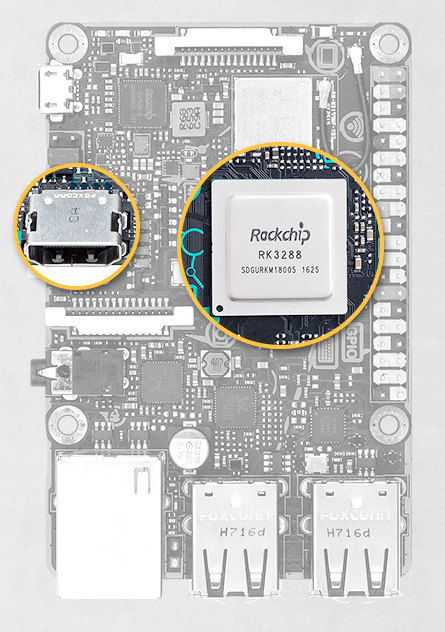

Мікрокомп'ютер Asus Tinker Board S R2.0 - одноплатний комп'ютер (SBC) на базі Arm, в якому використовується 64-бітний 4-ядерний процесор Rockchip RK3288-CG.W, що забезпечує підвищену продуктивність обчислень при невисокому енергоспоживання. Він оснащений 2-канальною оперативною пам'яттю LPDDR3 об'ємом 2ГБ, а для швидкісного обміну даними з картою пам'яті застосовується інтерфейс SD 3.0.

На відміну від "молодшої" моделі Asus Tinker Board R2.0, Tinker Board S R2.0 має:

• Вбудований eMMC-накопичувач об'ємом 16GB.
• Сумісність з інтерфейсом HDMI-CEC 1 роз'єм MIPI DSI (15-контактний, підтримка роздільної здатності до HD)
• Автоматичне перенаправлення аудіопотоку при підключенні пристрою відтворення
• 40-контактна колодка GPIO (з покращеним інтерфейсом I2S)
• 2-контактна колодка для відновлення eMMC-накопичувача / 2-контактна колодка для включення
• Автоматичне визначення недостатньо високої вхідної напруги джерела живлення.

Інші характеристики моделей ідентичні.

Графічний процесор Mali™-T764 забезпечує широкий спектр застосувань, включаючи високоякісне відтворення мультимедіа, ігри, комп'ютерний зір, розпізнавання жестів, стабілізацію та обробку зображення, а також обробку фотографій та багато іншого. Відтворення відео HD та UHD зі швидкістю 30 кадрів в секунду на Tinker Board S R2.0 в даний час доступне тільки через медіаплеєр, що додається. Сторонні відеоплеєри та програми можуть не пропонувати апаратне прискорення, що призведе до обмеженої або нестабільної продуктивності відтворення.

Основні особливості серії Tinker Board R2.0:

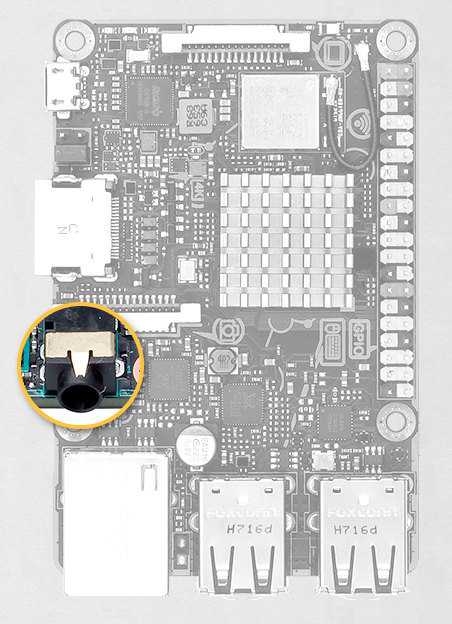

• Оснащена кодеком HD, який підтримує аудіо до 24 біт / 192 кГц, а інтегрований аудіороз'єм підтримує аудіовиход та мікрофонний вхід без модуля розширення. Аудіороз'єм також забезпечує виявлення підключення та автоматично перемикає аудіовиход на аудіороз'єм при підключенні динаміка або гарнітури.

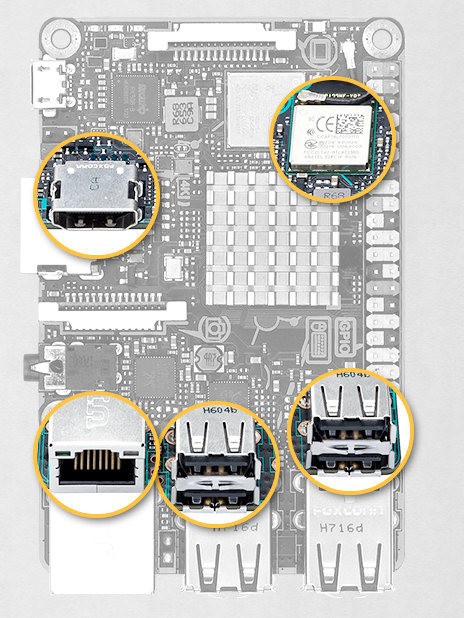

• Має стандартні інтерфейси зв'язку, включно з 40-контактним інтерфейсом GPIO, що дозволяє взаємодіяти з різними входами. Серія Tinker Board R2.0 оснащена одним з'єднанням DSI MIPI для дисплеїв та сенсорних екранів. Вторинне з'єднання CSI MIPI призначене для підключення до сумісних камер, що забезпечують комп'ютерний зір, та багато іншого. Має повнорозмірний вихід HDMI і включає чотири порти USB 2.0 для розширеного підключення периферійних пристроїв і аксесуарів.

• Має Gbit LAN для підключення до Інтернету та мережі. Виділений ресурс шини, призначений порту LAN, забезпечує стабільну продуктивність Ethernet. Вбудований контролер Wi-Fi та Bluetooth на Tinker Board S захищений металевою кришкою, щоб гарантувати мінімальні перешкоди та покращені характеристики радіозв'язку. Інтегрований антенний роз'єм IPEX дозволяє легко замінювати або модернізувати антену.

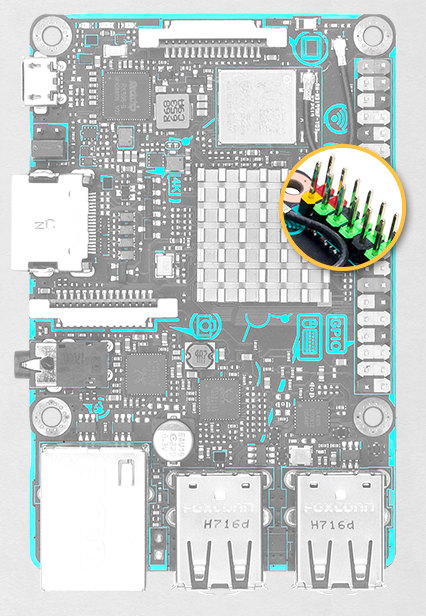

• Розміри та топологія друкованої плати серії Tinker Board R2.0 відповідають стандартним розмірам одноплатних комп'ютерів, що дозволяє підтримувати широкий спектр плат розширення та фізичних аксесуарів. На друкованій платі є маркування з умовними позначеннями розташування для підвищення чіткості підключення. Вбудовані роз'єми MIPI також мають ярлики з колірним кодуванням.
•

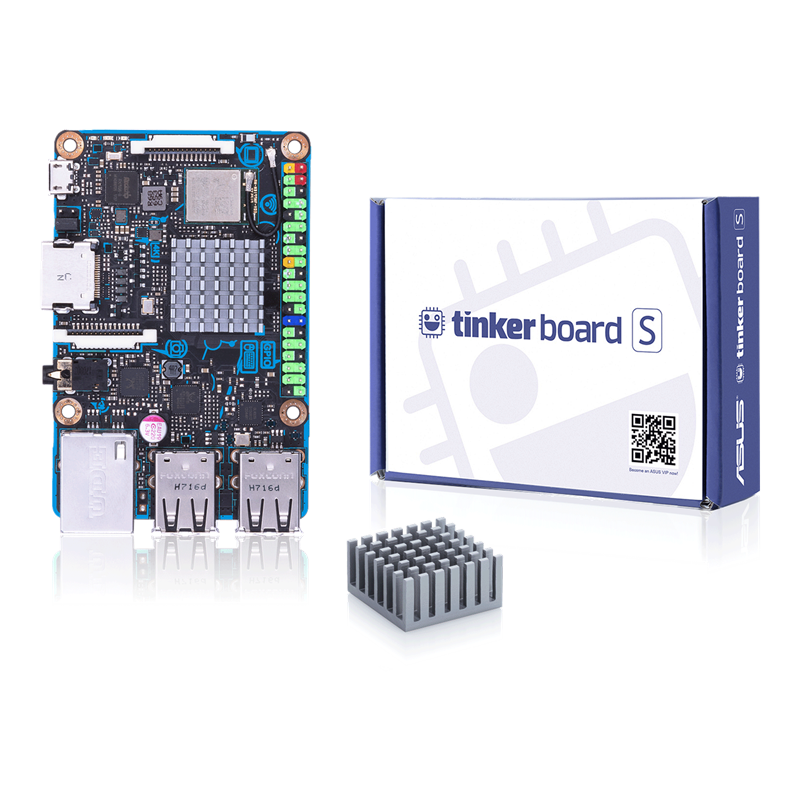

• Серія Tinker Board R2.0 також включає радіатор, який забезпечує найкраще теплове рішення при великому навантаженні або в жарких навколишніх середовищах. Завдяки простому встановленню алюмінієвий корпус радіатора допомагає розсіювати тепло без вентилятора, забезпечуючи першокласну продуктивність Tinker Board.

• Підтримує MIPI Convert Board та PoE Splitter Board для підвищення зручності та функціональності у різних сценаріях.

• Працює на TinkerOS - це операційна система, створена на базі Debian. Як середовище робочого стола використовується LXDE, оптимізована під комп'ютери з обмеженими технічними ресурсами. TinkerOS уміє працювати з файловою системою NTFS, що дозволяє легко підключати флешки та зовнішні накопичувачі, відформатовані під Windows. Стандартний веб-браузер базується на ядрі Chromium, яке відрізняється швидкою та стабільною роботою, та доповнює його можливості цілим рядом модулів розширення. Завдяки апаратному прискоренню, реалізованому силами розробників ASUS, він чудово справляється з відображенням веб-сторінок та відтворенням онлайн-відео, у тому числі у роздільній здатності HD. До складу TinkerOS також входить ціла низка популярних систем програмування, таких як IDLE/Python та Squeak/Scratch.

• Крім TinkerOS і Debian комп'ютер Tinker Board підтримує операційну систему Android, що відкриває нові можливості по його застосуванню, включаючи відтворення мультимедійного контенту, ігри та багато іншого.

Технічні характеристики:

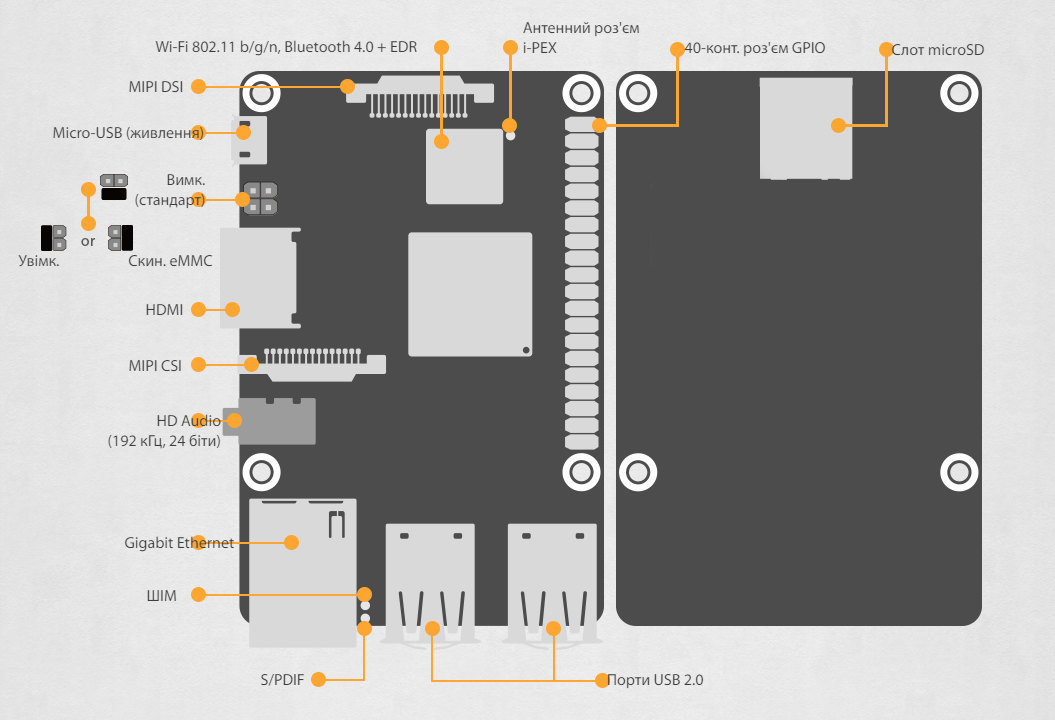

Основні елементи плати:

Габаритні розміри: 85.5 мм x 54 мм

Вага: 0.055кг
