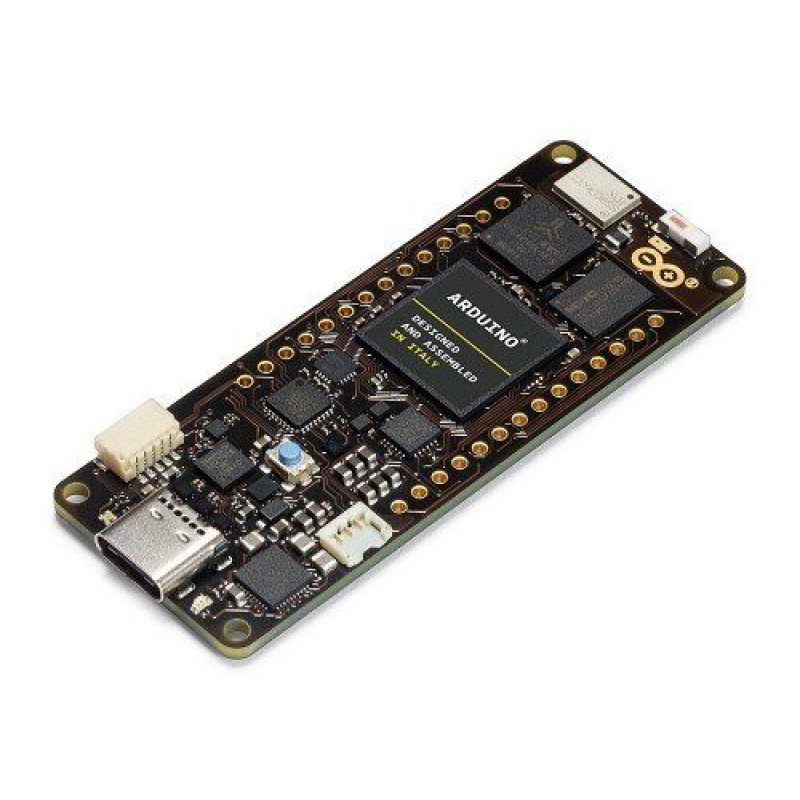

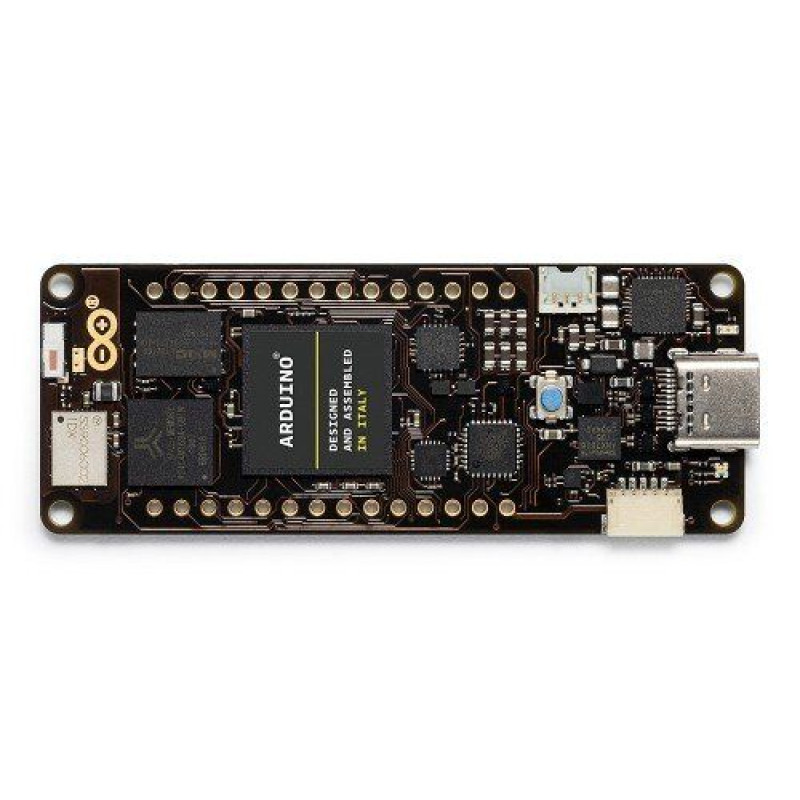

Arduino Portenta H7 / ABX00042

Arduino Portenta H7 / ABX00042 — це високопродуктивний мікроконтролер на базі 2-х ядерного процесора STM32H747, що включає Cortex® M7 на 480 MHz і Cortex® M4 на 240 MHz, що дозволяє одночасно обробляти код мов програмування високого рівня (наприклад процеси, створені за допомогою TensorFlow ™ для обчислення алгоритмів комп'ютерного зору) і поєднувати це із виконанням низькорівневих завдань в реальному часі (наприклад такі, як управління двигуном). Цей мікроконтролер має подвійну функціональність — він може працювати і як мікроконтролер, а при включенні його в плату Portenta Carrier зі стандартними інтерфейсами і як продуктивний мікрокомп'ютер.

Основні області застосування:

• Високопродуктивне промислове обладнання.
• Лабораторне обладнання.
• Програмований логічний контролер
• Пристрої комп'ютерного зору.
• Готові до роботи призначені для користувача інтерфейси.
• Контролер робототехніки.
• Критично важливі пристрої.
• Виділений стаціонарний комп'ютер.

Два ядра процесора STM32H747 взаємодіють через механізм віддаленого виклику процедур, який дозволяє безперешкодно викликати функції на іншому процесорі. Обидва ядра процесора спільно використовують всі вбудовані периферійні пристрої та можуть працювати з:

• Оригінальними додатками Mbed ™
• Arduino sketches поверх операційної системи Arm® Mbed ™
• MicroPython / JavaScript через інтерпретатор
• TensorFlow ™ Lite

Графічний прискорювач дозволяє завдяки вбудованому графічному процесору STM32H747 Chrom-ART Accelerator ™ підключати зовнішній монітор, що фактично створює з мікоконтроллера вже окремий комп'ютер з призначеним для користувача інтерфейсом. Крім графічного процесора, чіп включає в себе спеціальний кодер і декодер JPEG.

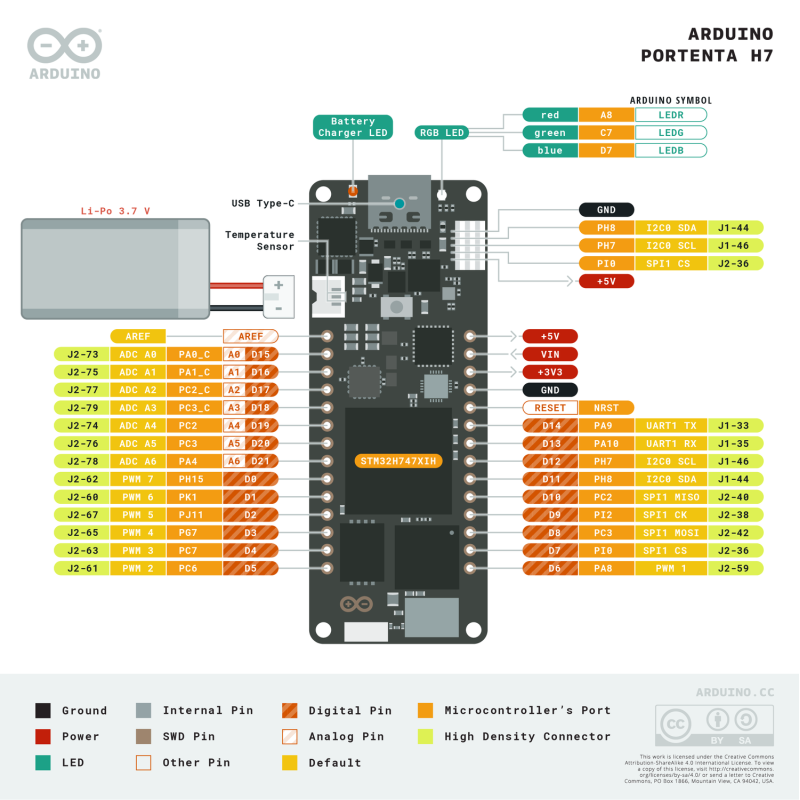

Плата містить 2 високоплотних 80-контактних роз'єми, що є новим стандартом для таких плат. Ці роз'єми забезпечують потенціал масштабованості для широкого спектру додатків. Також плата забезпечена виводами таких інтерфейсів: UART, SPI, Ethernet, I2C і багатофункціональний порт USB-C, який можна використовувати для живлення плати, як концентратора USB і для підключення монітора DisplayPort, а також для подачі живлення на підключені пристрої OTG.

Вбудований бездротовий модуль дозволяє одночасно управляти підключенням WiFi і Bluetooth®. Інтерфейс WiFi може працювати зі швидкістю передачі до 65 Мбіт / с одночасного в наступних режимах:

• як точка доступу,
• як станція,
• як AP / STA

Інтерфейс Bluetooth® підтримує Bluetooth Classic і BLE (Bluetooth Low Energy).

Базова комплектація плати Arduino Portenta H7 (codename H7-15EUNWAD) має наступні технічні параметри:

• STM32H747 двоядерний процесор з графічним ядром
• 8MB SDRAM
• 16MB NOR Flash
• 10/100 Ethernet Phy
• USB HS
• NXP SE050C2 Crypto
• Модуль WiFi / Bluetooth
• Роз'єм зовнішньої антени
• DisplayPort через порт USB-C

Базова комплектація може бути розширена до:

Технічні характеристики мікроконтролера:
