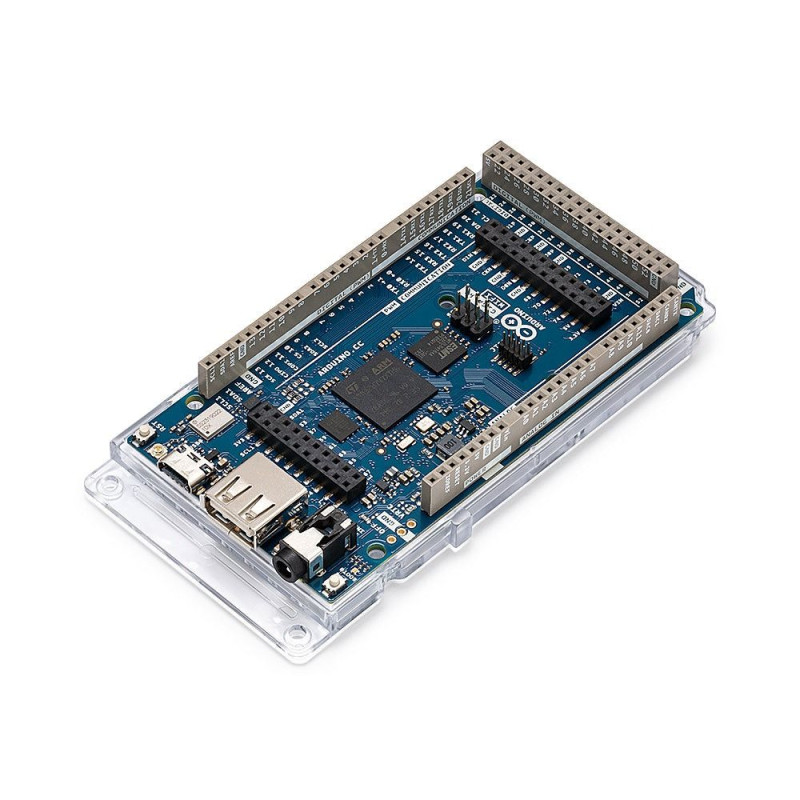

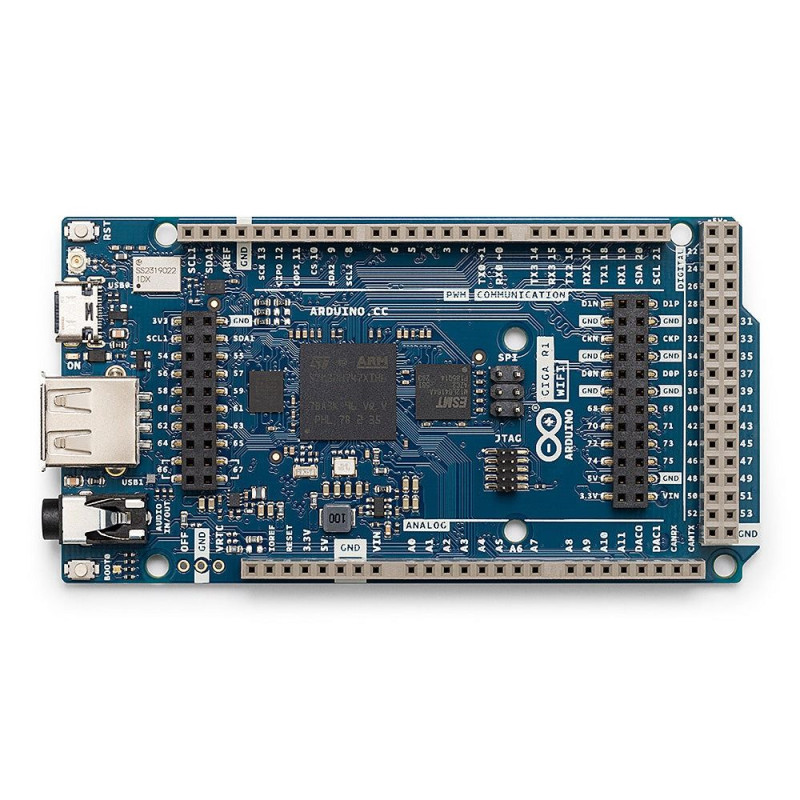

Arduino GIGA R1 WiFi / ABX00063

Arduino GIGA R1 WiFi / ABX00063 - це інноваційна платформа, яка поєднує в собі можливості продуктивного мікроконтролера STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU у форм-факторі Mega з можливостями бездротового підключення через Wi-Fi. Цей пристрій дозволяє створювати різні електронні проекти та програми з можливістю віддаленого керування та моніторингу через мережу Wi-Fi.

Arduino GIGA R1 WiFi оснащений потужним мікроконтролером, який може взаємодіяти з різними сенсорами, актуаторами та іншими електронними компонентами для створення різних застосувань, включаючи IoT-проекти, смарт-дом системи, робототехніку, автоматизовані системи та багато інших. Завдяки можливостям підключення до мережі Wi-Fi ви можете отримувати доступ до вашого пристрою з будь-якого місця через веб-інтерфейс або спеціальний додаток.

Основні особливості

Плата має 76 цифрових входів/виходів (13 з підтримкою ШІМ), 14 аналогових входів і 2 аналогових виходи (DAC), до яких легко отримати доступ через контактні роз’єми. Мікропроцесор STM32 із двоядерними процесорами Cortex® M7 і Cortex® M4 разом із вбудованою пам’яттю та аудіороз’ємом дозволяє виконувати машинне навчання й граничні обчислювання.

Технічні характеристики

• Радіомодуль: Murata 1DX подвійний WiFi 802.11b/g/n 65 Мбіт/с і Bluetooth®
• Елемент безпеки: ATECC608A-MAHDA-T
• USB:
  • Порт програмування USB-C® / HID
  • Хост USB-A (увімкнути за допомогою PA_15)
• Піни:
  • Цифрові контакти вводу/виводу 76
  • Аналогові входи 12
  • ЦАП: 2 (DAC0/DAC1)
  • Виводи ШІМ: 12
  • Інше: контакт VRT & OFF
• Зв'язок:
  • UART Так, 4x
  • I2C Так, 3x
  • SPI Так, 2 рази
  • CAN: так (потрібен зовнішній трансивер)
• Роз'єми:
  • Camera I2C + D54-D67
  • Дисплей: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
  • Аудіороз'єм: DAC0, DAC1, A7
• Живлення:
  • Робоча напруга схеми 3,3В
  • Вхідна напруга (VIN) 6-24В
  • Постійний струм на контакт I/O 8 мА
• Тактова частота:
  • Cortex® M7 480 МГц
  • Cortex® M4 240 МГц
• Пам'ять: STM32H747XI 2 МБ Flash, 1 МБ RAM

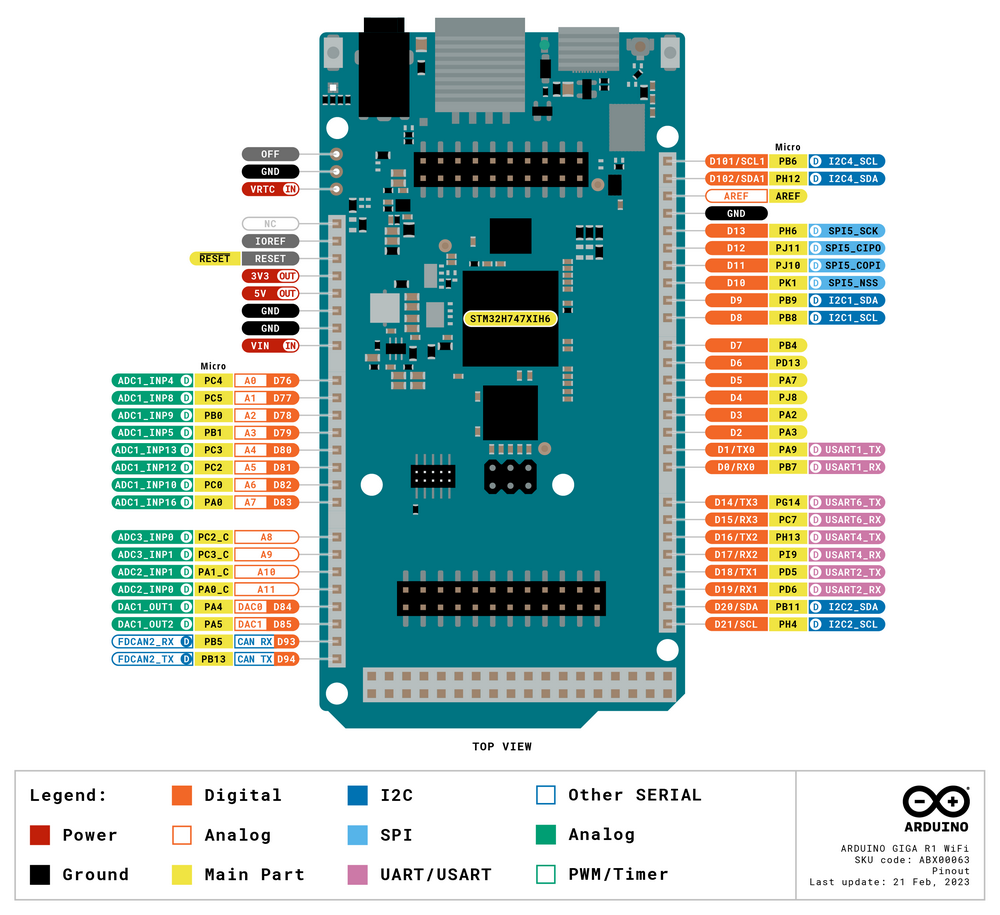

Розпіновка:

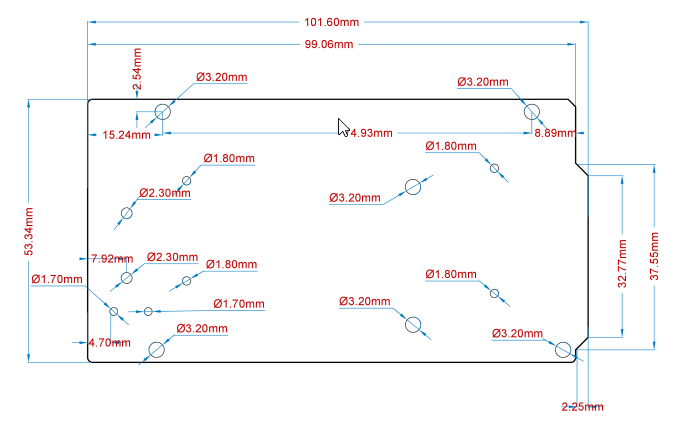

Габаритні розміри: 53мм х 101мм

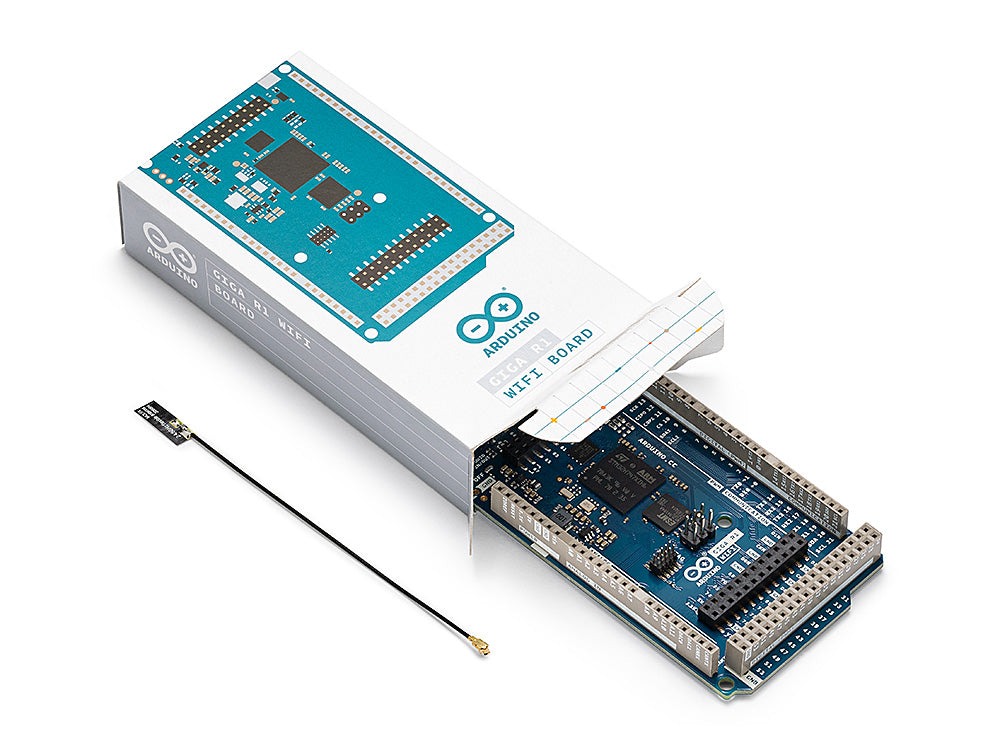

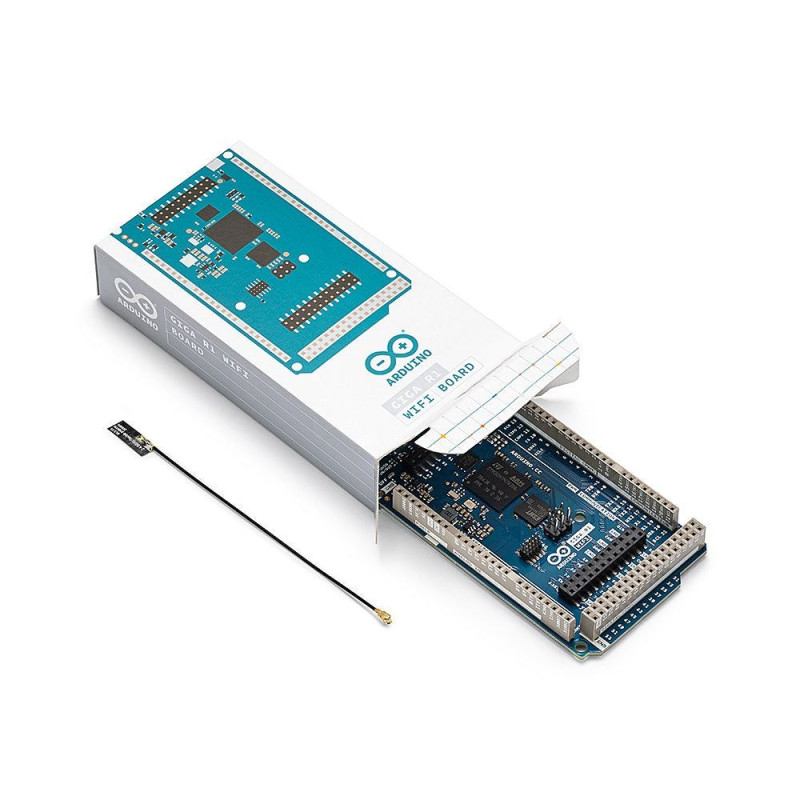

Комплект поставки:

1. Плата Arduino GIGA R1 WiFi х1

2. Антена з кабелем х1
