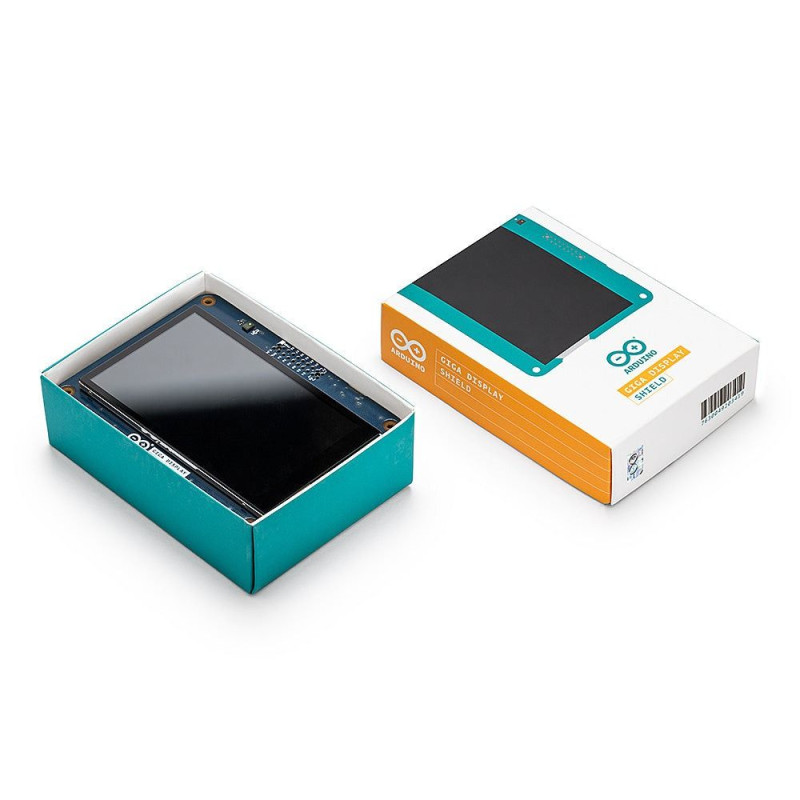

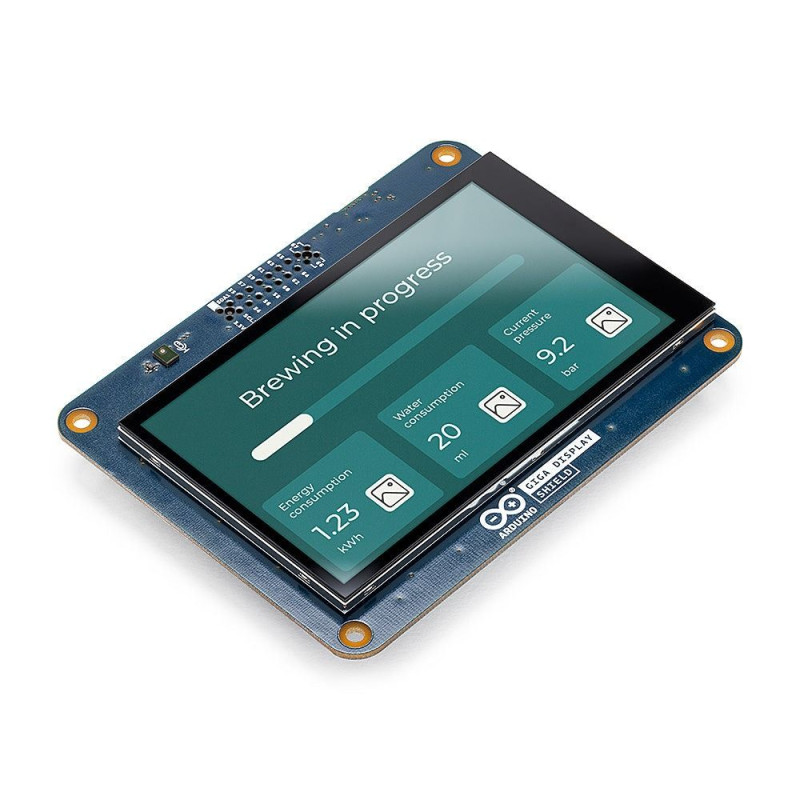

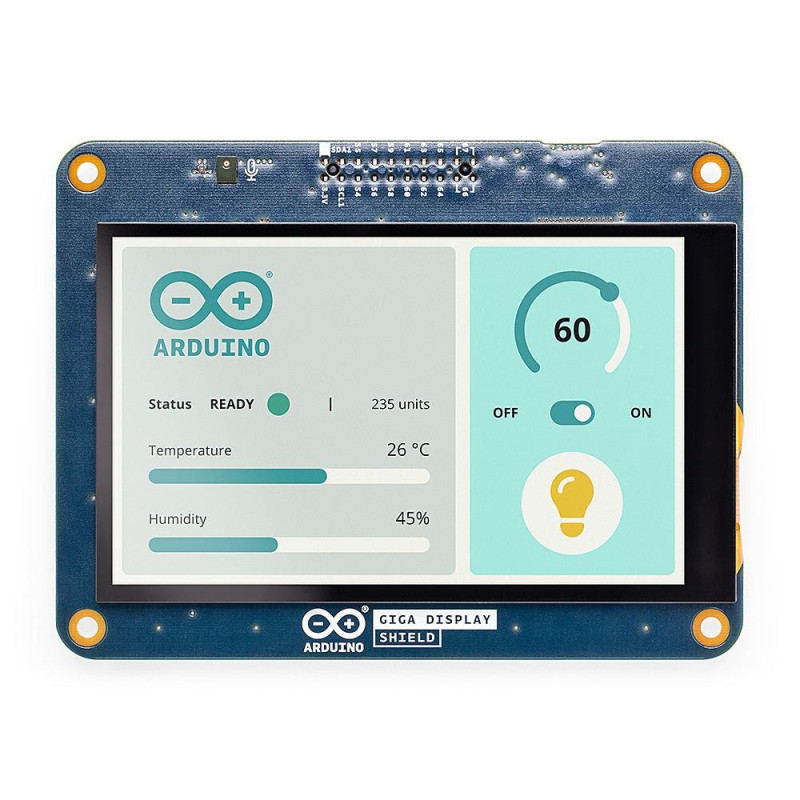

Arduino GIGA Display Shield / ASX00039

Arduino GIGA Display Shield / ASX00039 - це розширювальний модуль з великим та інтерактивним дисплей з сенсорним екраном для платформи Arduino, що дозволяє створювати складні та інформативні візуальні інтерфейси для проектів.

Завдяки Arduino® GIGA Display Shield можна відображати текст, графіку, числа, та інші елементи на великому дисплеї, що полегшує взаємодію та відображення інформації на пристрої. Цей модуль може бути корисним для створення різних проектів, включаючи моніторингові системи, панелі керування, годинники та багато інших застосувань, де важливий великий та інтуїтивно зрозумілий інтерфейс.

Технічні характеристики:

KD040WVFID026-01-C025A TFT-дисплей 3,97"

• Роздільна здатність 480x800
• 16,7 мільйонів кольорів
• Розмір пікселя 0,108 мм
• Ємнісний сенсорний датчик
• Підтримка 5 точок і жестів
• Edge LED підсвічування

BMI270 6-осьовий IMU (акселерометр і гіроскоп)

• 16-бітний
• 3-осьовий акселерометр з діапазоном ±2g/±4g/±8g/±16g
• 3-осьовий гіроскоп із діапазоном ±125dps/±250dps/±500dps/±1000dps/±2000dps

SMLP34RGB2W3 RGB LED

• Загальний анод
• Драйвер IS31FL3197-QFLS2-TR із вбудованим зарядним насосом

Цифровий мікрофон MP34DT06JTR

• AOP = 122,5 dbSPL
• Співвідношення сигнал/шум 64 дБ
• Всеспрямована чутливість
• -26 dBFS ± 3 дБ чутливість

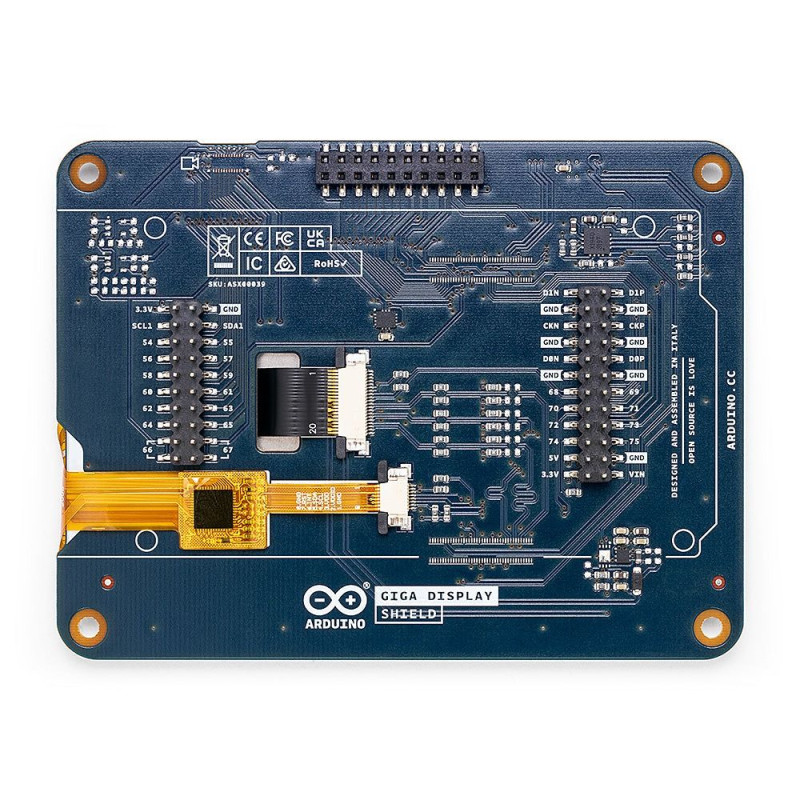

I/O

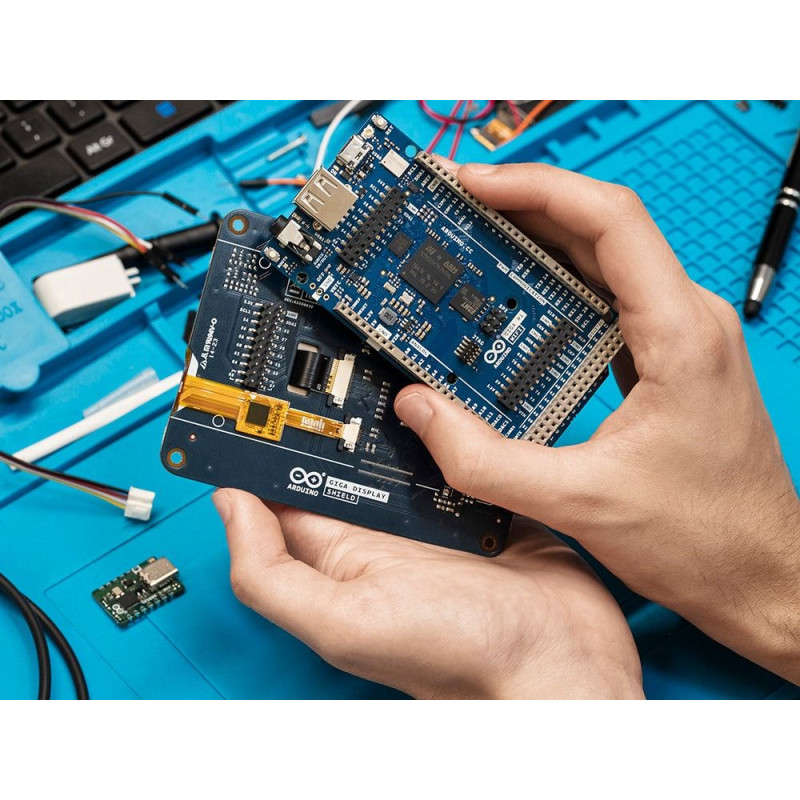

• Роз'єм GIGA

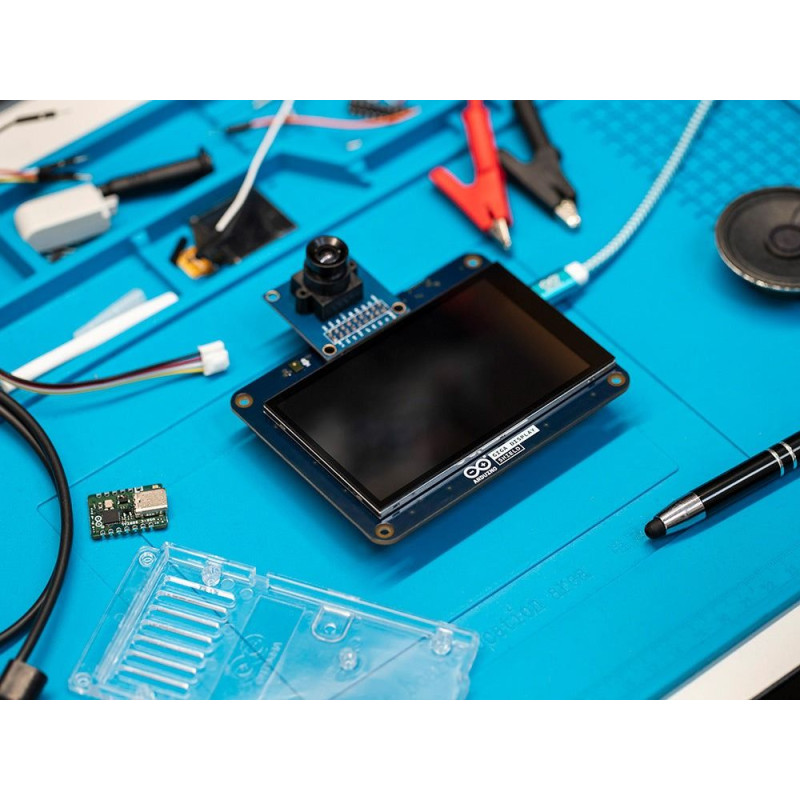

• Роз'єм камери 2,54 мм

TFT-дисплей KD040WVFID026-01-C025A має діагональ 3,97 дюйма з двома роз’ємами. Роз’єм J4 для відеосигналів (DSI) і роз’єм J5 для сигналів сенсорної панелі. Роздільна здатність TFT-дисплея та ємнісної сенсорної панелі становить 480 x 800 розмір пікселя 0,108 мм Сенсорний модуль підключається до основної плати через I2C.
Крайове світлодіодне підсвічування керується світлодіодним драйвером LV52204MTTBG (U3).

6-осьовий IMU
GIGA Display Shield забезпечує 6-осьовий IMU через 6-осьовий IMU BMI270 (U7). BMI270 містить як тривісний гіроскоп, так і триосьовий акселерометр. Отриману інформацію можна використовувати для вимірювання необроблених параметрів руху, а також для машинного навчання. BMI270 підключається до GIGA R1 WiFi через загальне з’єднання I2C.

Світлодіод RGB
Загальний анод RGB (DL1) керується спеціальною мікросхемою драйвера світлодіодів RGB IS31FL3197-QFLS2-TR (U2), яка забезпечує достатній струм для кожного світлодіода. Світлодіодний драйвер RGB підключається через загальне з’єднання I2C до основної плати GIGA. Вбудований зарядний насос забезпечує достатню напругу, що подається на світлодіод.

Цифровий мікрофон
MP34DT06JTR — це надкомпактний, малопотужний, всеспрямований цифровий мікрофон MEMS, побудований з ємнісним чутливим елементом та інтерфейсом PDM. Чутливий елемент, здатний виявляти акустичні хвилі, виготовляється за допомогою спеціального процесу мікрообробки кремнію, призначеного для виробництва аудіодатчиків. Мікрофон в одноканальній конфігурації з передавачем аудіосигналів через PDM.

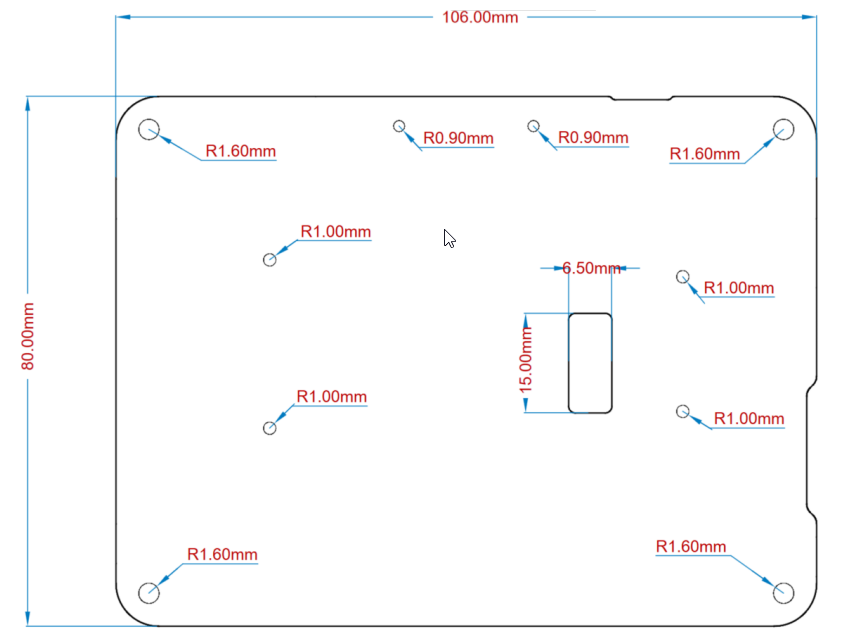

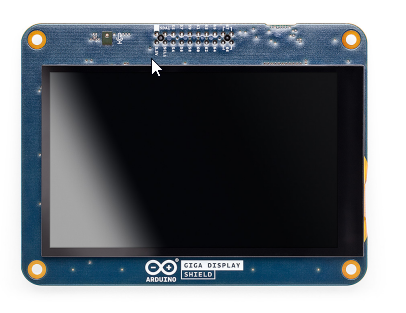

Габаритні розміри: 106мм х 80мм

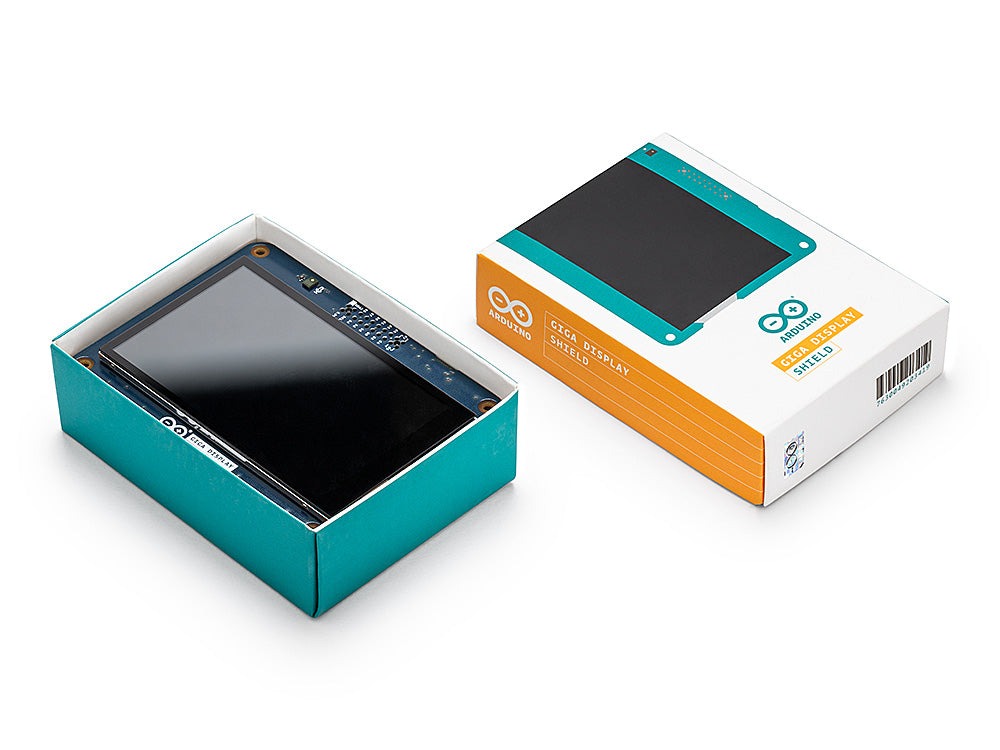

Комплект поставки:

1. Arduino GIGA Display Shield х 1
