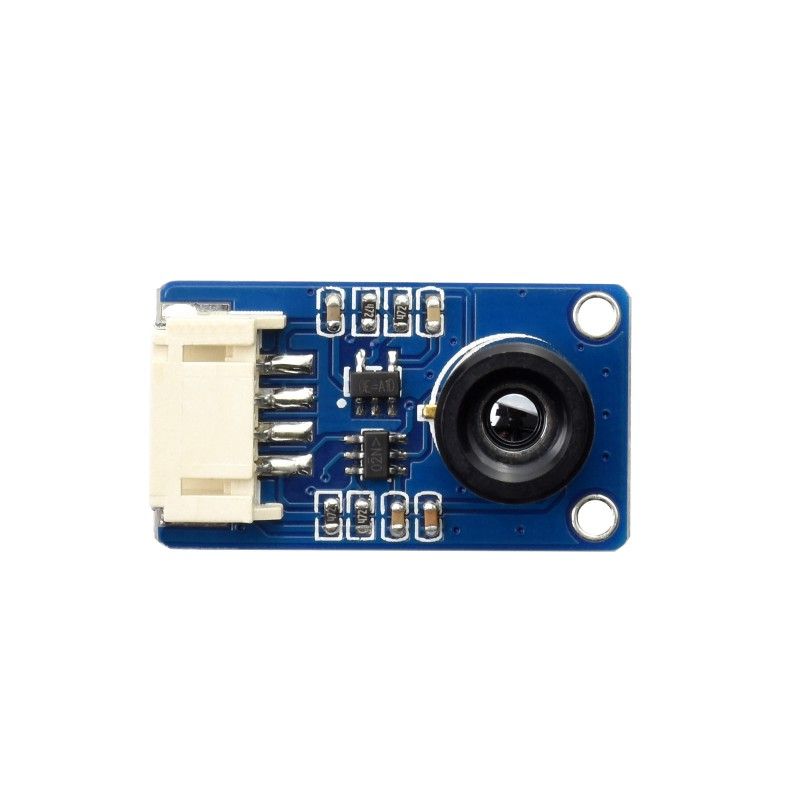

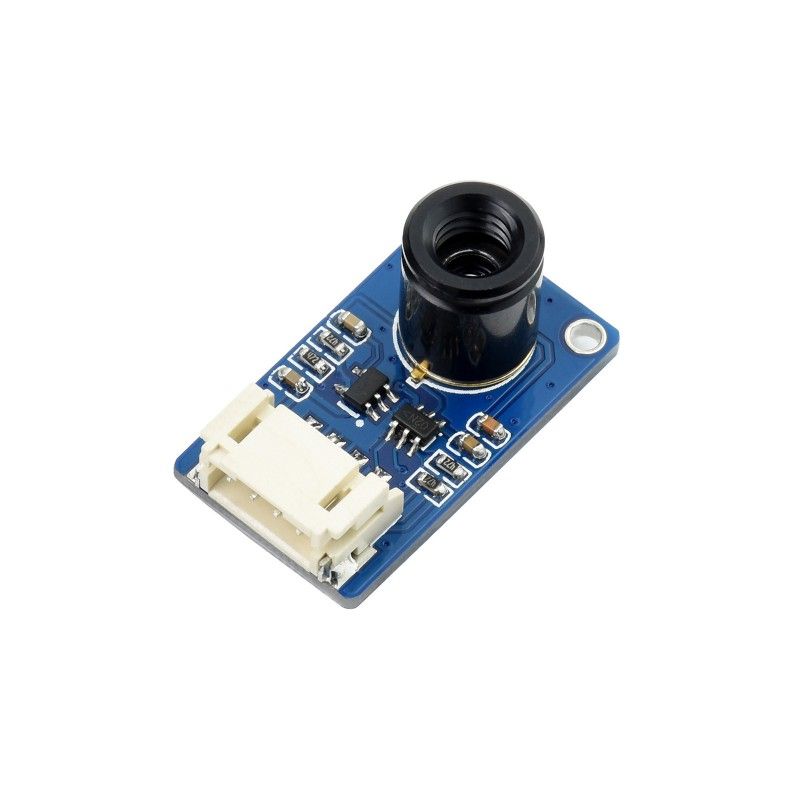

Waveshare MLX90640-D55 Thermal Camera (17220)

Waveshare MLX90640-D55 Thermal Camera (17220) - це невелика та недорога тепловізійна камера з ІЧ-матрицею з роздільною здатністю 32×24 пікселя, що дозволяє отримувати зображення з високою деталізацією. Камера працює на основі інфрачервоного випромінювання, що дозволяє отримувати зображення теплового випромінювання об'єктів. Камера має FOV (кут огляду) 55°, що дозволяє знімати області з великою площею.

Камера може бути використана в багатьох застосунках, таких як моніторинг температури в будівлях, виявлення теплових витоків, контроль процесів нагріву, промислові застосування, медична діагностика та інші.

Камера підтримує з'єднання через інтерфейс I2C, що дозволяє підключати її до різних мікроконтролерів та мікропроцесорів. Крім того, камера має низький рівень споживання енергії, що дозволяє використовувати її в пристроях, що працюють від батарей або акумуляторів.

Дана камера є потужним інструментом для отримання термічних зображень та може бути використана в багатьох застосунках для моніторингу температури та контролю процесів нагріву.

Основні особливості:

• Містить матрицю дальнього інфрачервоного теплового датчика MLX90640, 32×24 пікселів
• Забезпечує зв'язок через інтерфейс I2C, що настроюється на швидкий режим (швидкість передачі даних до 1 МГц)
• Має шумовий еквівалент різниці температур (NETD) 0,1K RMS@1Hz частота оновлення
• Має вбудований перетворювач напруги, сумісний з робочою напругою 3,3 В/5 В
• Має програмовану частота кадрів 0,5～64Hz (0,25～32FPS)
• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Arduino(ESP32)/STM32)

Типові застосування:

• Високоточні безконтактні вимірювання температури
• ІЧ-тепловізори, ІЧ-термометри
• Розумний будинок, розумна будівля, розумне освітлення
• Промисловий контроль температури, безпека та безпека, виявлення проникнення/руху

Технічні характеристики:

• РОБОЧА НАПРУГА: 3,3 В/5 В
• СТРУМ: < 23 мА
• ПОЛЕ ОГЛЯДУ (FOV): 55° × 35°
• АБСОЛЮТНА ТОЧНІСТЬ: ±2 ℃ (температура навколишнього середовища 0 ~ 50 ℃)
• ШИНА ЗВ'ЯЗКУ: I2C (0x33 за замовчуванням)
• ЧАСТОТА ОНОВЛЕННЯ: 0,5 ~ 64 Гц (0,25 ~ 32 FPS)
• ЦІЛЬОВИЙ ДІАПАЗОН ТЕМПЕРАТУР: -40 ~ 300 ℃
• РОБОЧА ТЕМПЕРАТУРА: -40 ~ 85 ℃
• РОЗМІРИ: 28 × 16 мм
• РОЗМІР МОНТАЖНОГО ОТВОРУ: 2,0 мм

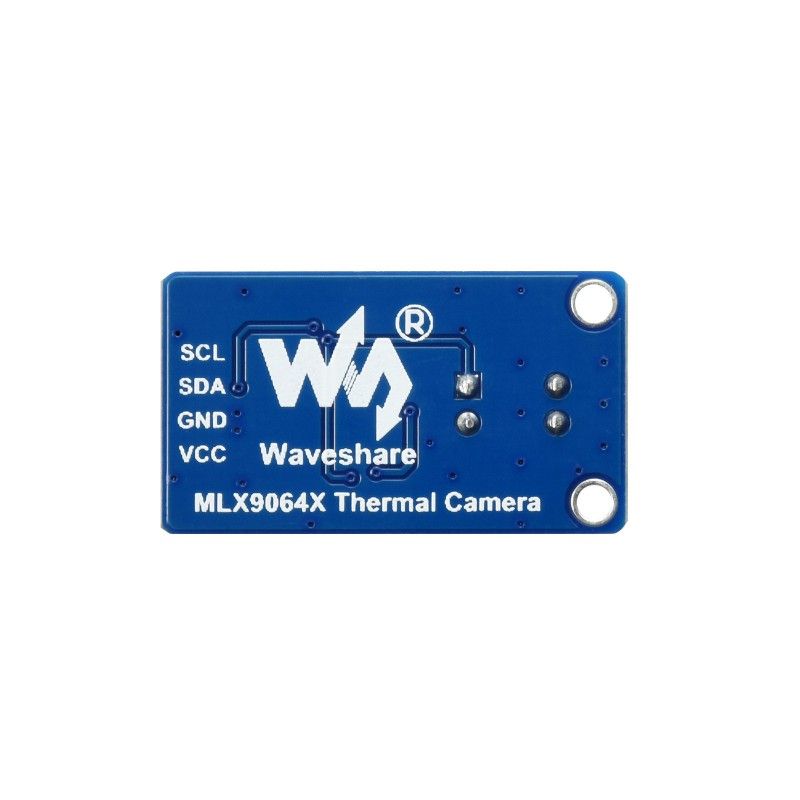

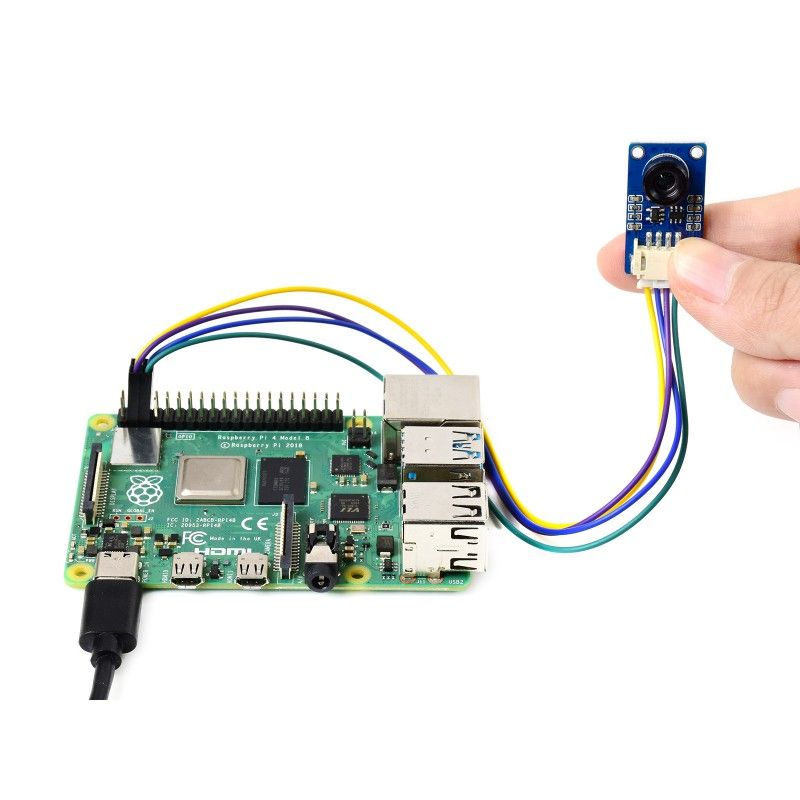

Інтерфейс керування I2C підтримує хост-плати, включаючи Raspberry Pi/Arduino(ESP32)/STM32

VCC: вхідна напруга 3,3 В/5 В
GND: GND
SDA: підключається до контакту даних MCU I2C
SCL: підключається до тактового контакту I2C MCU

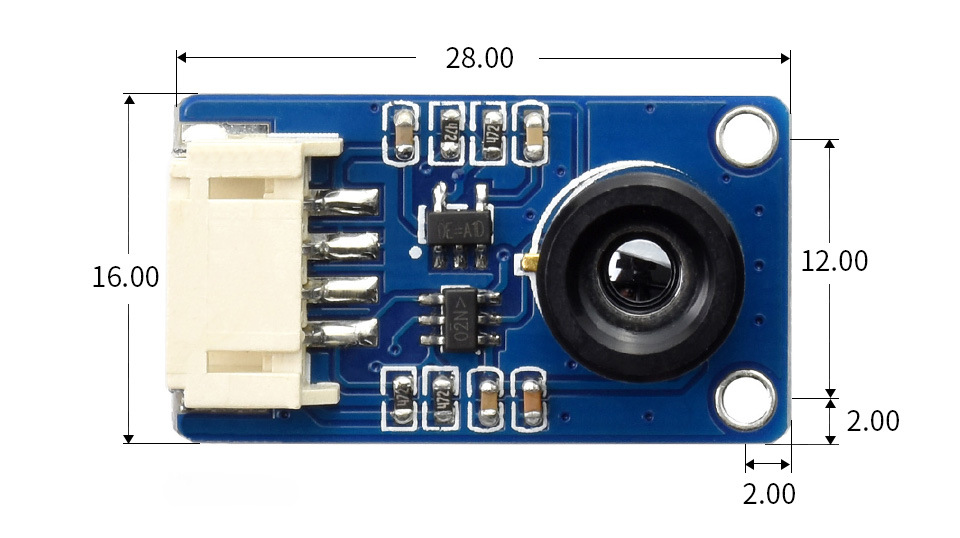

Габаритні розміри: 28мм х 16мм

WIKI: MLX90640-D55_Thermal_Camera

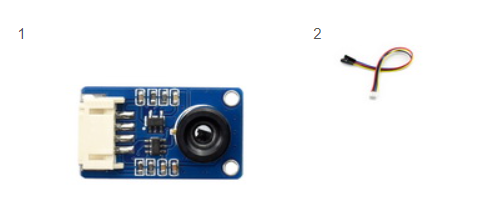

Комплект поставки:

1. MLX90640-D55 Теплова камера x1
2. Провід PH2.0 4PIN x1

Вага: 0,007 кг
