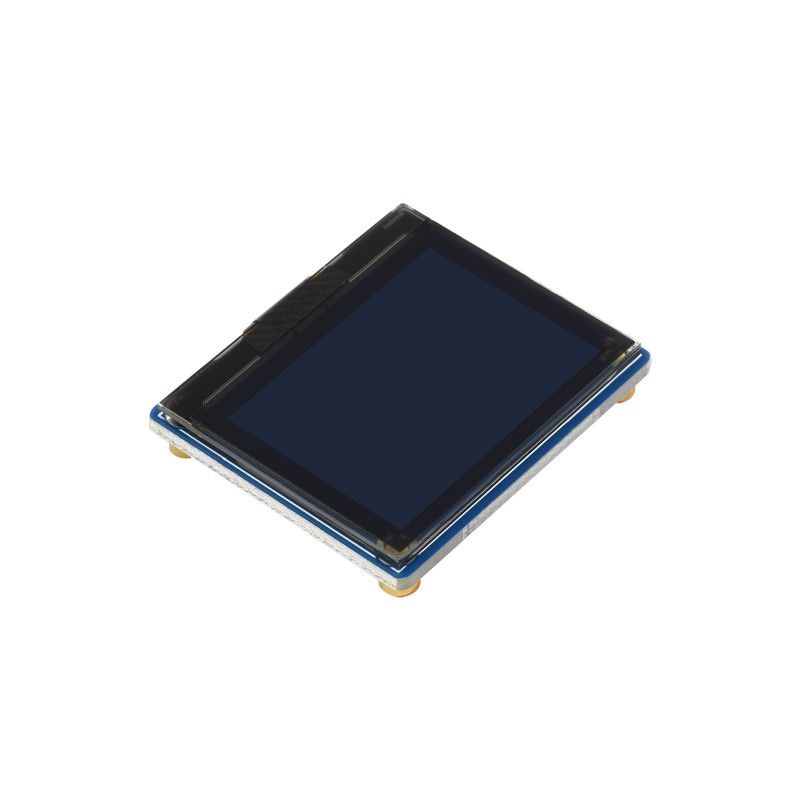

Дисплей 1.32 inch OLED Display Module 128х96 SPI / I2C (24777)

Дисплей 1.32 inch OLED Display Module 128х96 SPI / I2C (24777) - це 1.32-дюймовий OLED-модуль, який використовує OLED (Organic Light Emitting Diode) технологію. Цей модуль має розмір 1.32 дюйма (примерзло 3,3 см) і пропонує роздільну здатність 128×96 пікселів.

Основні особливості:

• Розмір: 1,32"
• Роздільна здатність: 128×96
• Колір дисплея: чорний/білий
• Градацій сірого: 16
• Панель дисплея: OLED
• Драйвер: SSD1327
• Інтерфейс: SPI (Serial Peripheral Interface) та I2C (Inter-Integrated Circuit)
• Роз'єм: GH1.25 7Pin
• Поставляється з онлайн-ресурсами розробки (приклади для Raspberry Pi/Arduino/STM32)

Основні характеристики модуля включають 16 градацій сірого, що дозволяє відображати різні відтінки сірого кольору, та підтримку двох способів комунікації: SPI (Serial Peripheral Interface) та I2C (Inter-Integrated Circuit). Це означає, що модуль може бути підключений до мікроконтролерів або інших електронних пристроїв за допомогою одного з цих інтерфейсів.

OLED-технологія має кілька переваг, включаючи високий контраст, широкі кути огляду, швидку реакцію пікселів і знижене споживання енергії. Це дозволяє використовувати OLED-модулі для відображення тексту, графіки та інших візуальних елементів в різних пристроях, включаючи промислові, електроніку споживання, медичні прилади, IoT-проекти та інше.

Застосування OLED-модуля можуть включати відображення інформації про стан пристрою, текстових повідомлень, значків, графіків та інших візуальних елементів. Його розмір і висока якість зображення роблять його придатним для використання в невеликих пристроях з обмеженим простором дисплея.

Технічні характеристики

• РОБОЧА НАПРУГА 3,3В / 5В
• ДИСПЛЕЙНА ПАНЕЛЬ OLED
• РОЗДІЛ 128 × 96 пікселів
• РОЗМІР ПІКСЕЛЯ 0,19 × 0,19 мм
• ІНТЕРФЕЙС ЗВ'ЯЗКУ 4-провідний SPI / I2C
• Драйвер SSD1327
• РОЗМІР ДИСПЛЕЯ 26,86 × 20,14 мм
• РОЗМІР МОДУЛЯ 34,30 × 30,50 мм

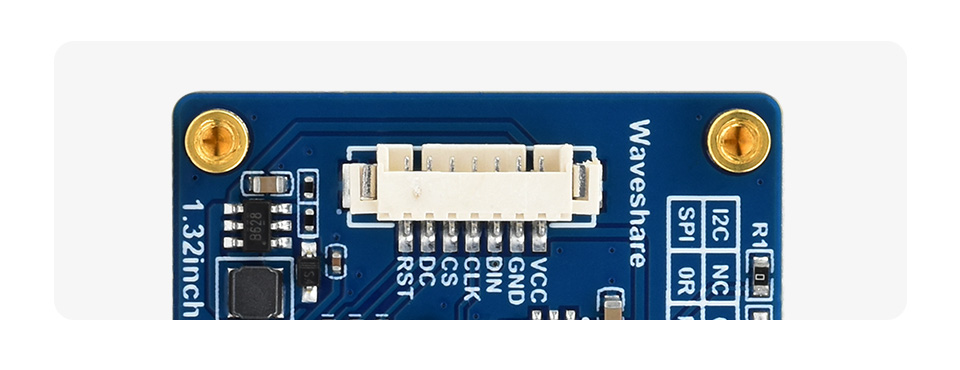

Інтерфейс:

RES: скидання, низький рівень активності
DC: вибір даних/команд (високий для даних, низький для команд)
CS: вибір чіпа, низький рівень активності
CLK: Вхід годинника
DIN: введення даних
GND: земля
VCC: живлення (вхід 3,3 В / 5 В)

Апаратне підключення

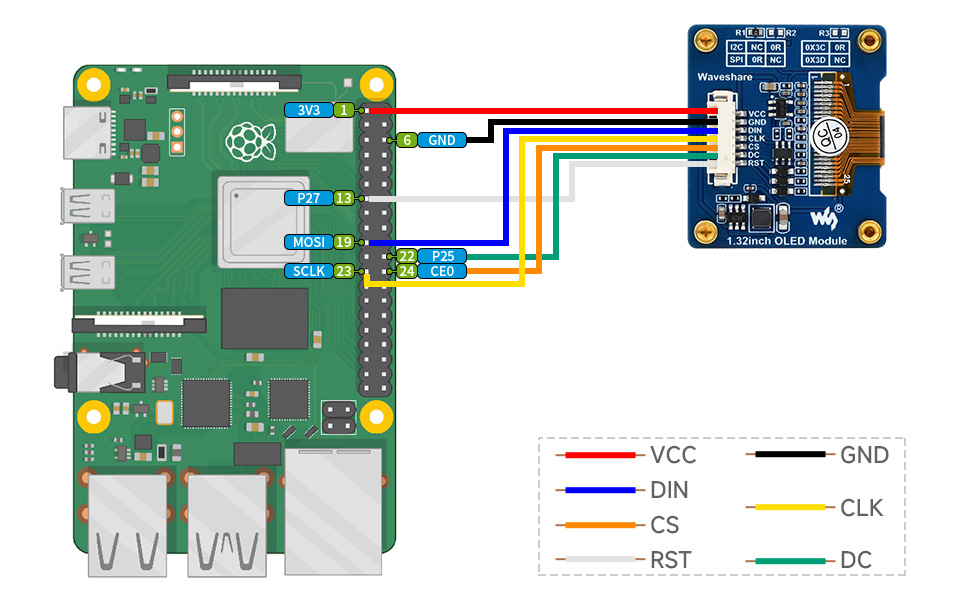

Підключення до Raspberry Pi через інтерфейс SPI

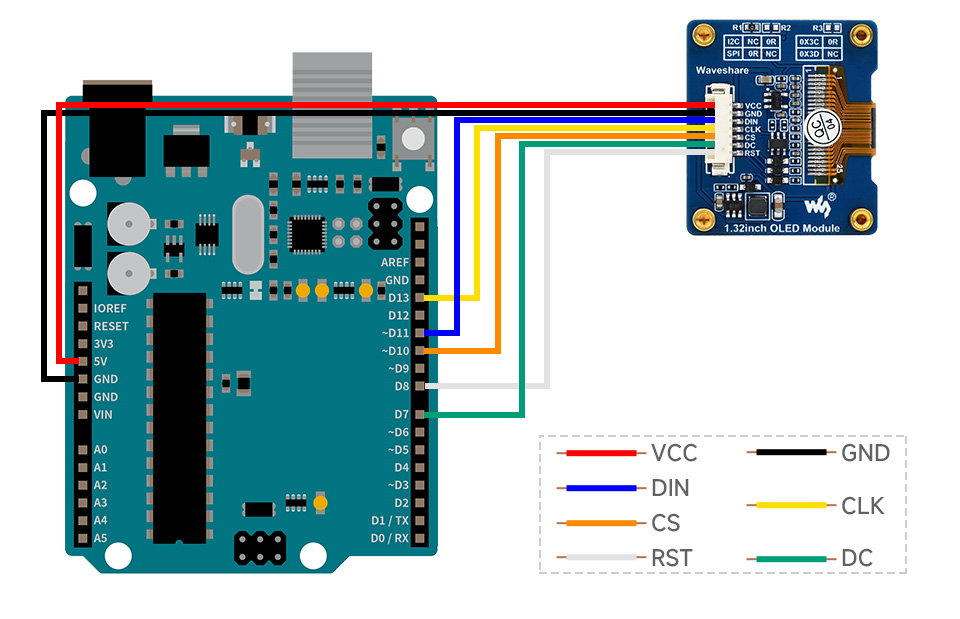

Підключення до плати Arduino через інтерфейс SPI

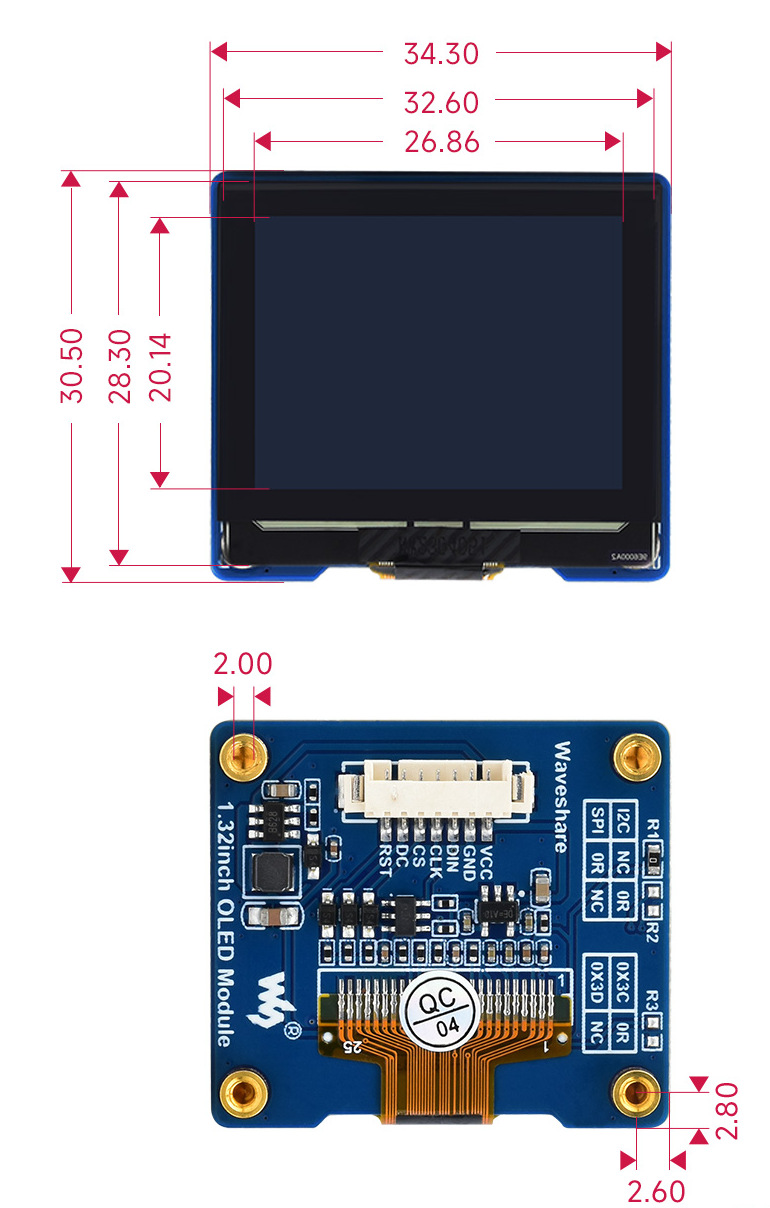

Габаритні розміри: 34,30 × 30,50 мм

Wiki: www.waveshare.com/wiki/1.32inch_OLED_Module

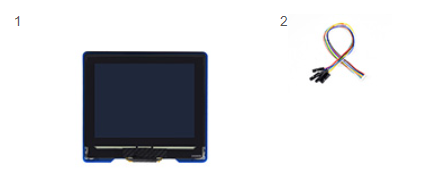

Комплект поставки:

1. 1,32-дюймовий OLED-модуль x1
2. Кабель GH1.25 7PIN x1

Вага: 0,011 кг
