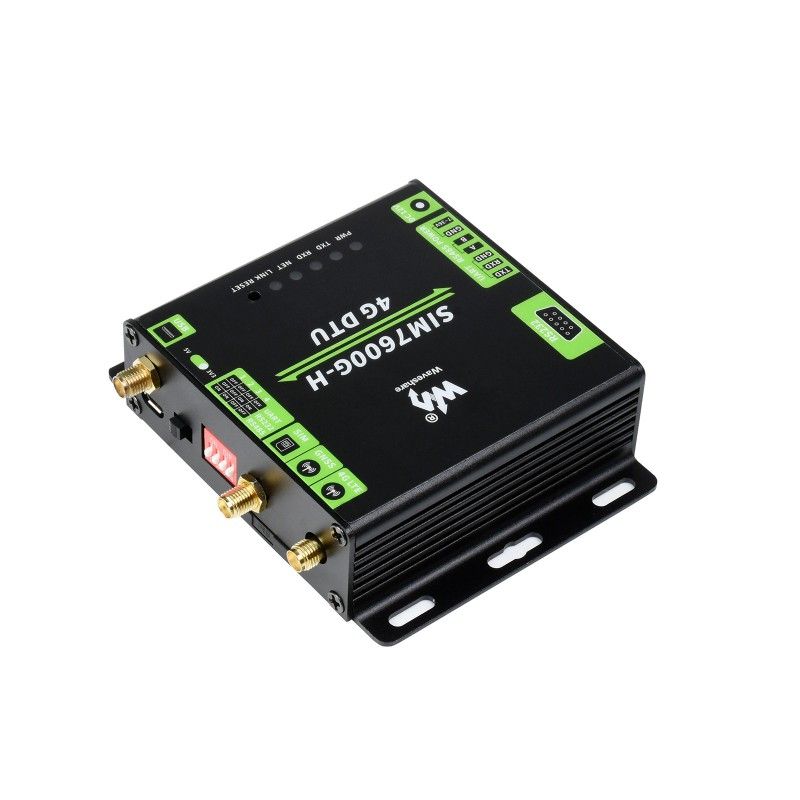

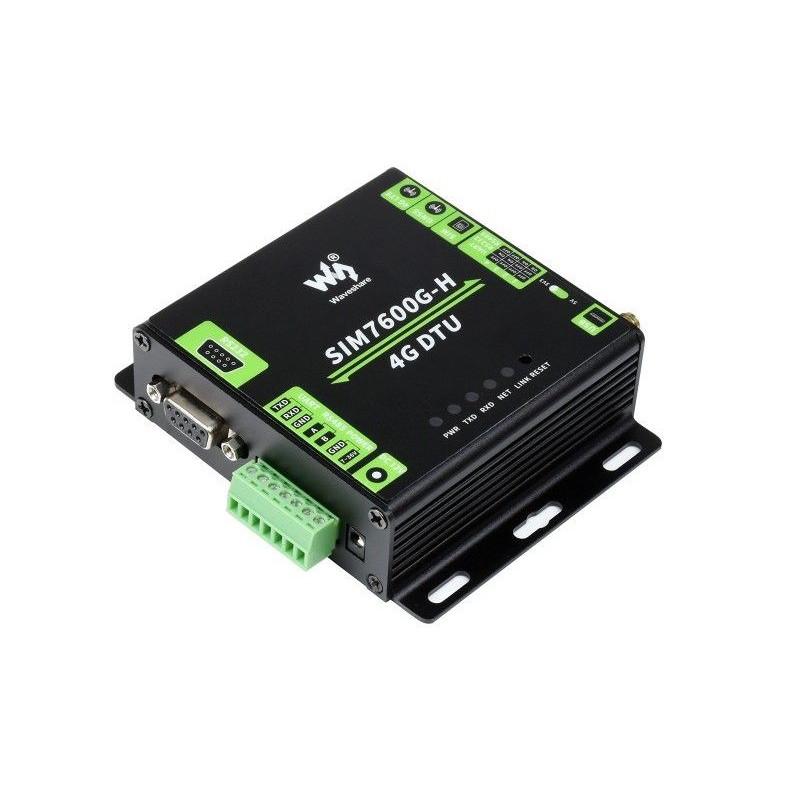

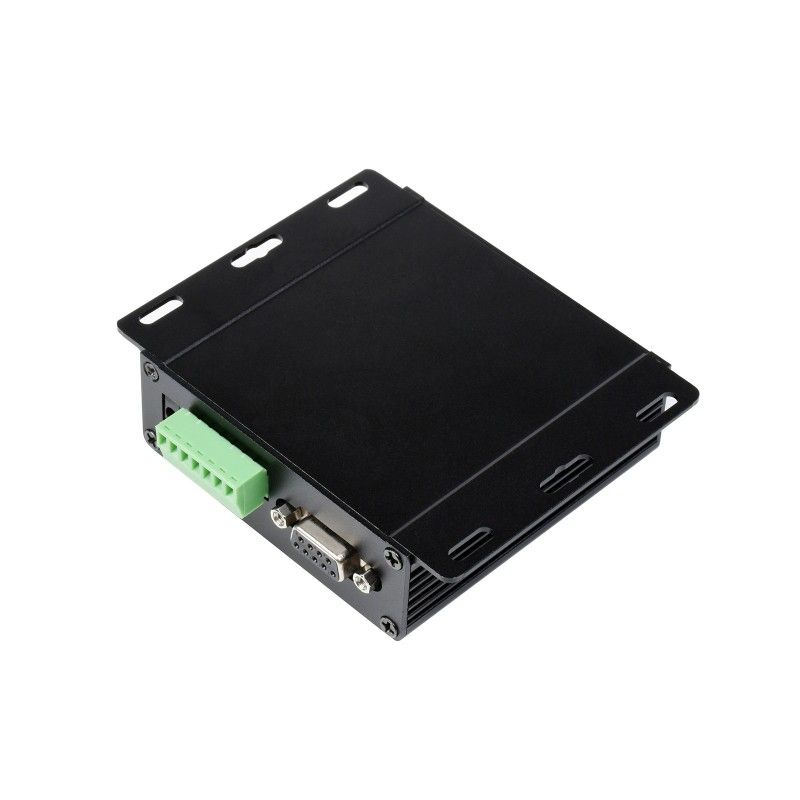

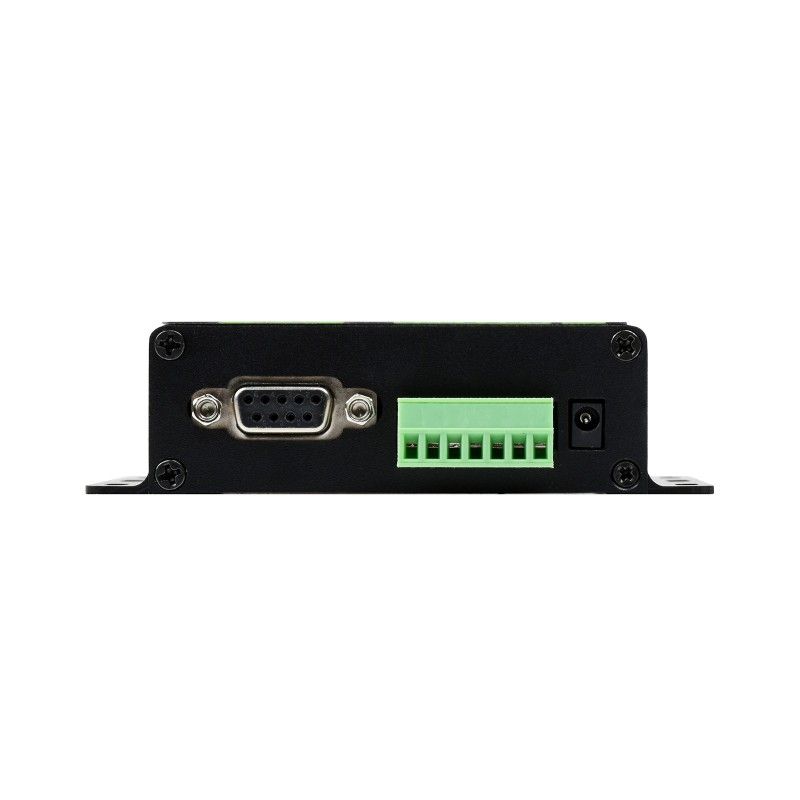

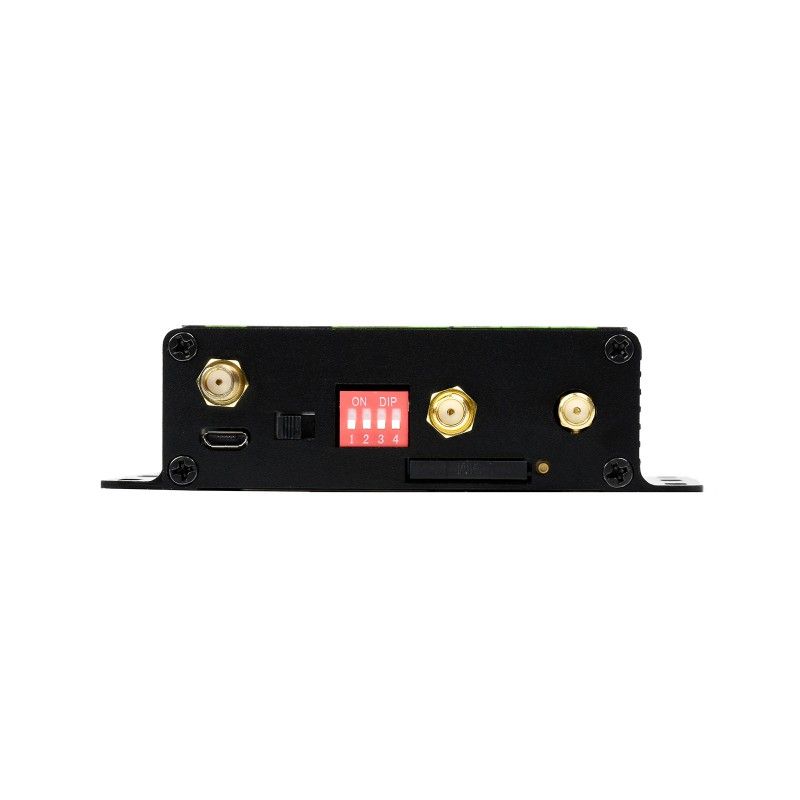

Waveshare SIM7600G-H 4G DTU (EU) (21150)

Адаптер SIM7600G-H 4G DTU (EU) - це промисловий пристрій з підтримкою 4G, який використовується для передачі даних через різні інтерфейси комунікації. Забезпечує підтримку глобальних LTE-діапазонів, що робить його універсальним рішенням для різних ринків і застосувань. SIM7600G-H 4G DTU - це високоефективний промисловий пристрій з розширеними можливостями зв'язку, який ідеально підходить для застосувань, де важлива швидкість передачі даних і надійність зв'язку.

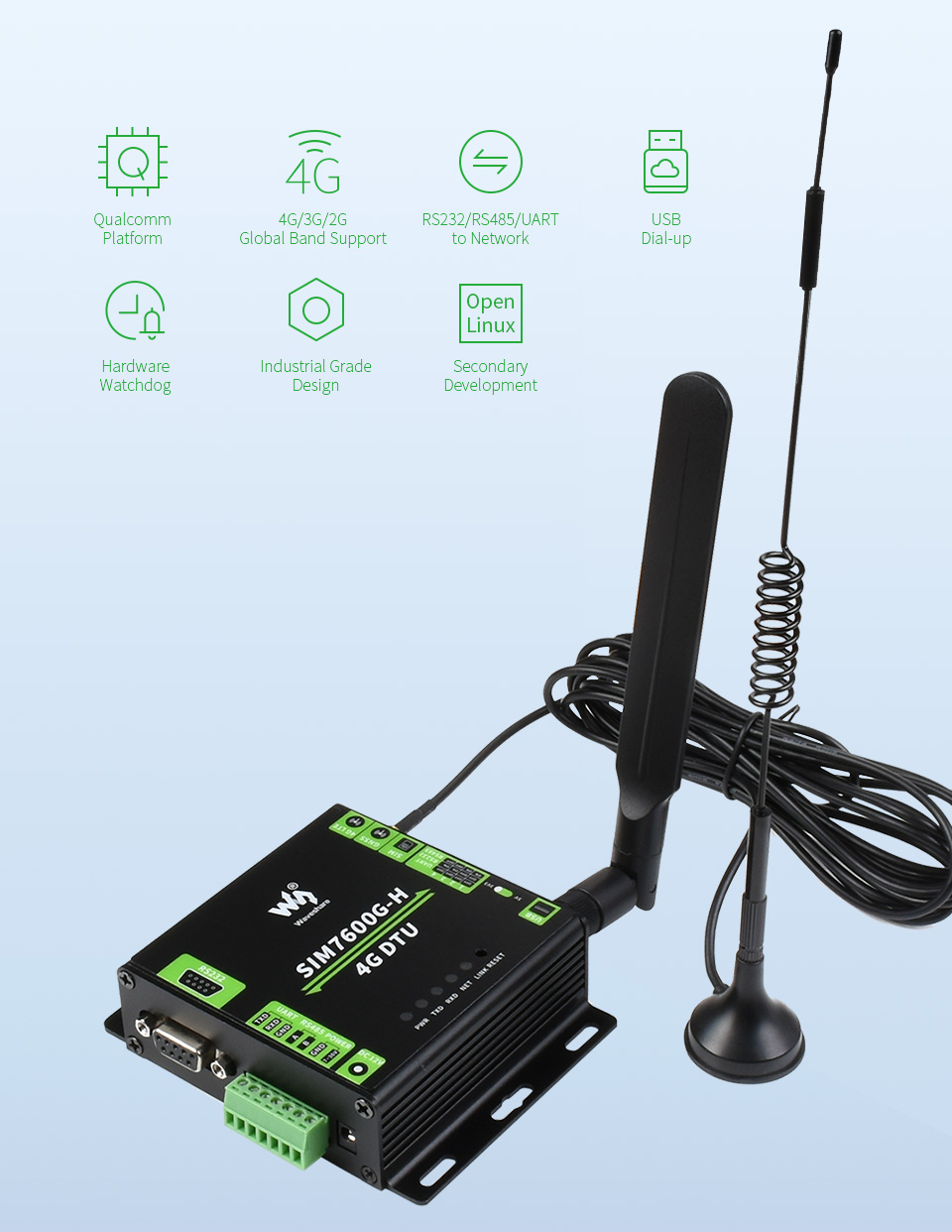

Основні особливості:

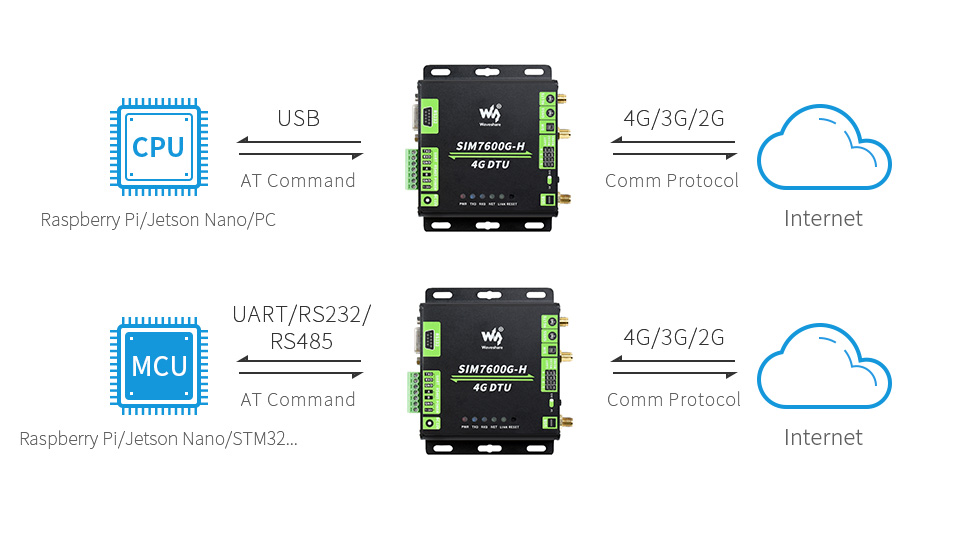

• Пристрій оснащений інтерфейсами USB, UART, RS232 та RS485, що дозволяє з легкістю підключати його до різних обладнання і систем зв'язку.

• Комунікаційний модуль SIM7600G-H підтримує технологію зв'язку 4G, що забезпечує швидку передачу даних і стабільне з'єднання у мережах зв'язку нового покоління.

• Пристрій працює в різних частинах світу завдяки підтримці широкого спектру LTE-діапазонів.

• Підтримує позіциювання за допомогою GNSS

• SIM7600G-H розроблений з урахуванням вимог промислового середовища, що робить його надійним і стійким до екстремальних умов експлуатації.

• Підтримка різних протоколів і функцій, таких як SMS, GPRS, FTP, UDP, TCP/IP, дозволяє розширити спектр застосувань пристрою і інтегрувати його у різноманітні системи моніторингу та керування.

• Підтримує шШирокий діапазон живлення 7 ~ 36 В

• Має вбудовані схеми захисту, такі як захист від електростатичного розряду, захист від перенапруги, стабільна та безпечна продуктивність зв’язку

• Забезпечує швидкість передачі: 300 біт/с ~ 4 Мбіт/с (115 200 біт/с за замовчуванням)

• Підтримує команди AT (на основі набору команд 3GPP TS 27.007, 27.005 і V.25TER)

• Має алюмінієвий анодований корпус промислового класу

• Підтримує роботу з ОС Windows / Linux

Технічні характеристики:

ДІАПАЗОН ЧАСТОТ

• 4G:
  • LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
  • LTE-TDD: B34, B38, B39, B40, B41
• 3G: UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
• 2G: GSM/GPRS/EDGE: 850, 900, 1800, 1900 МГц
• GNSS: GPS, Beidou, GLONASS, GALILEO, QZSS

ШВИДКІСТЬ ДАНИХ

• 4G (LTE Cat-4): 150 Мбіт/с (DL) / 50 Мбіт/с (UL)
• 3G (HSPA+): 42 Мбіт/с (DL) / 5,76 Мбіт/с (UL)
• 2G (EDGE): 236,8 Кбіт/с (DL) / 236,8 Кбіт/с (UL)
• 2G (GPRS): 85,6 Кбіт/с (DL) / 85,6 Кбіт/с (UL)

ОСОБЛИВОСТІ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ

• Протокол зв'язку TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS (керується через AT-команди, з модулем Open Linux SDK для вторинної розробки)
• Підтримка ОС Windows/Linux тощо.

ОПИС АПАРАТНОГО ЗАБЕЗПЕЧЕННЯ

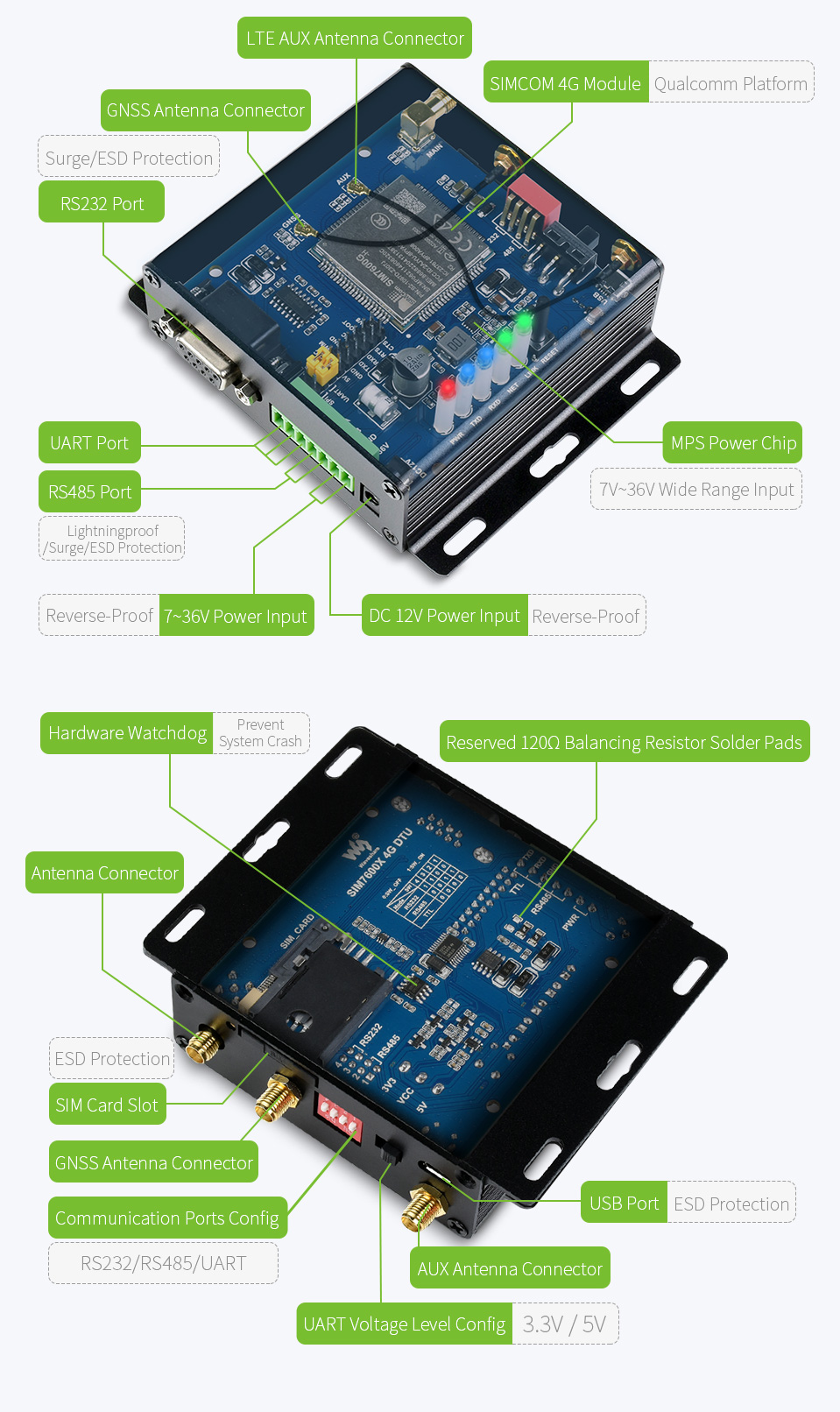

Послідовний порт

• RS232:
  • роз'єм: гніздо DB9
  • захист: захист TVS, захист від перенапруги, захист від електростатичного розряду
• RS485:
  • роз'єм: гвинтові клеми (A, B)
  • захист: блискавкозахист потужністю 600 Вт, захист від перепадів напруги та захист від електростатичного розряду 15 кВ (зарезервовані контактні площадки балансувального резистора 120R)
• TTL(UART):
  • робоча напруга: 3,3 В або 5 В
  • роз'єм: гвинтові клеми (TXD, RXD, GND)

Швидкість послідовного порту: 300 біт/с ~ 921600 біт/с, 115 200 біт/с за замовчуванням

Порт USB

• Робоча напруга: 5В
• роз'єм: Micro USB
• захист: захисний діод ESD
• використання: налаштування параметрів, комутований доступ, оновлення мікропрограми

Вхідний роз’єм

• живлення: гвинтові клеми 7~36 В або роз’єм DC 12 В
• захист: захист діодами Шотткі, зворотний захист

Захист апаратного забезпечення: вбудований MCU, апаратний сторожовий таймер для запобігання збою системи, корпус із промислового алюмінієвого сплаву

Робоча напруга: 7 ~ 36V DC

Робочий струм

• холостого ходу: 10~30 мА при 12 В
• передача: 80~450 мА при 12 В (залежно від стану мережі)

Індикатор: PWR (блок живлення), RXD/TXD (UART RX/TX), NET (мережа), LINK (задається користувачем)

Кнопка: скидання

SIM-карта: Стандартна SIM-карта (1,8 В / 3 В)

Роз'єм антени: MAIN LTE, AUX LTE, GNSS

Робоча температура: -40℃ ~ 80℃

Підтримує інтерфейси зв'язку USB/UART
Підтримує протоколи зв'язку TCP/UDP/FTP/FTPS/HTTP/HTTPS

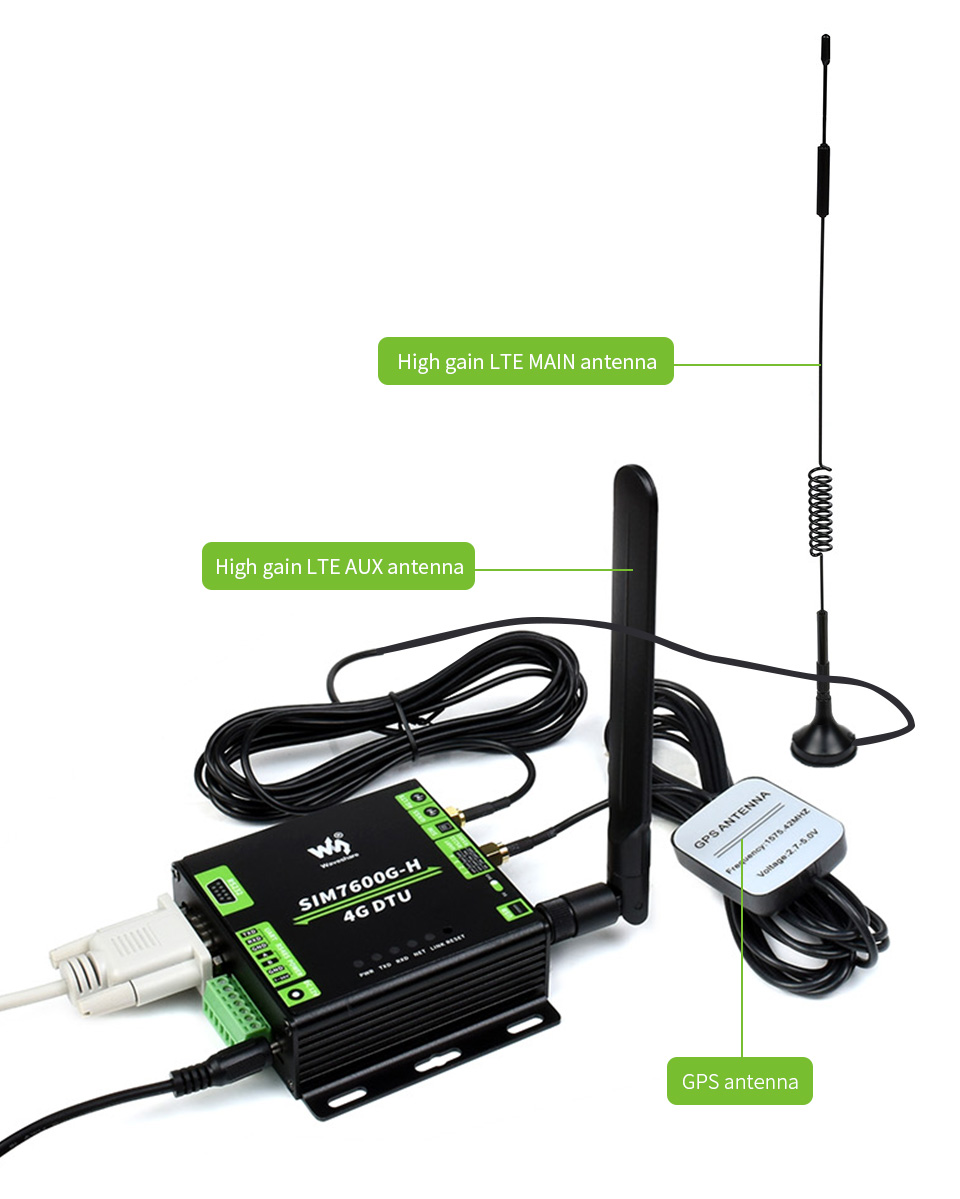

Працює з кількома антенами:

• ГОЛОВНА АНТЕНА LTE з високим коефіцієнтом посилення: магнітна основа, водонепроникна, підтримує використання на вулиці за допомогою кабелю-подовжувача
• LTE AUX антена з високим коефіцієнтом посилення: для покращення сигналу, прискорення швидкості передачі даних
• GPS-антена: посилення 28±2 дБ, водонепроникність IP65~IP67

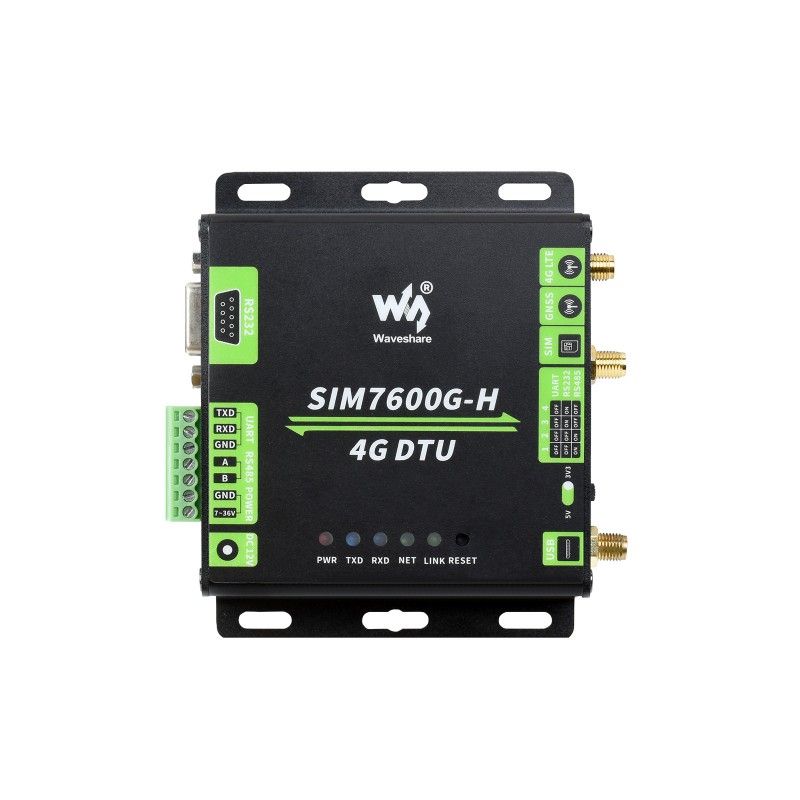

Інтерфейси та елементи:

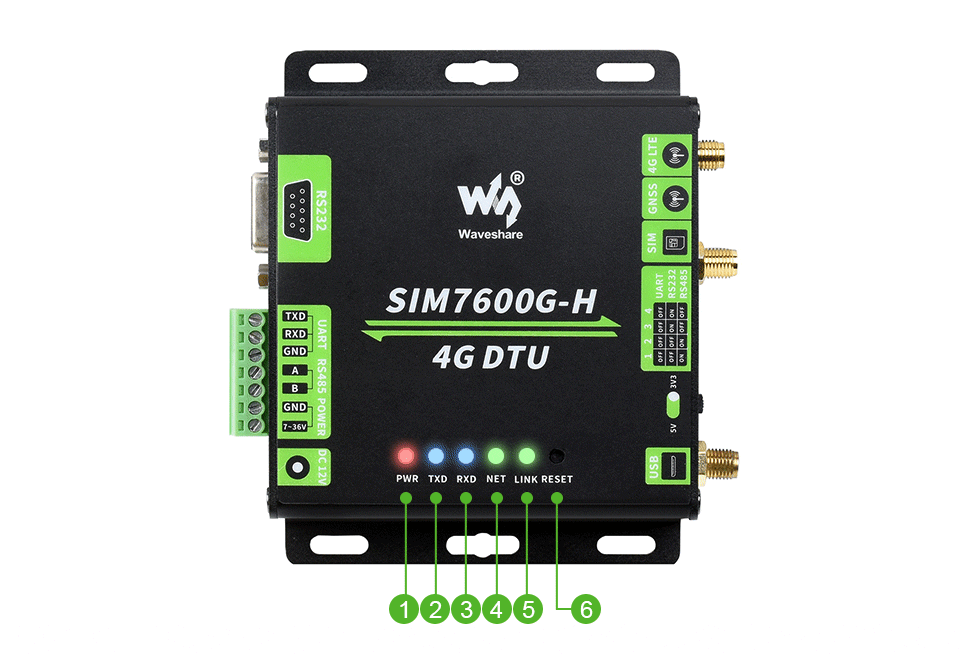

Індикатори та кнопки
Забезпечує моніторинг з'єднання та стану сигналу в реальному часі

PWR: світиться червоним під час увімкнення
TXD: блимає синім під час передачі даних
RXD: блимає синім під час отримання даних
NET: блимає зеленим, коли мережеве підключення встановлено
LINK: визначений користувачем світлодіод
RESET: кнопка скидання

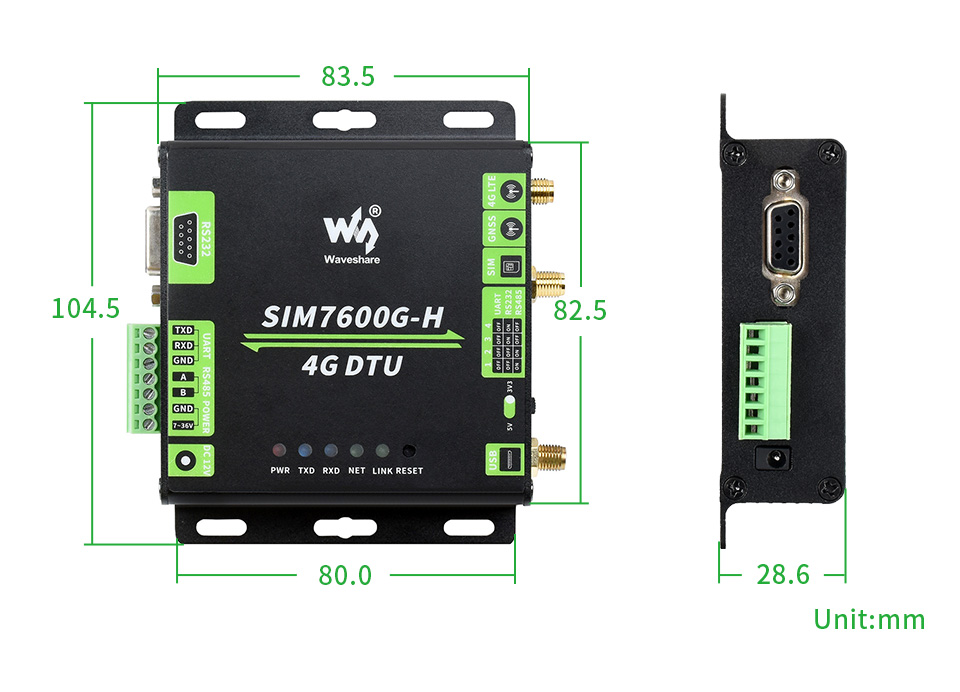

Габаритні розміри: 104,5 мм х 83,5 мм х 28,6мм

Wiki: SIM7600G-H_4G_DTU

Вага: 0,538кг

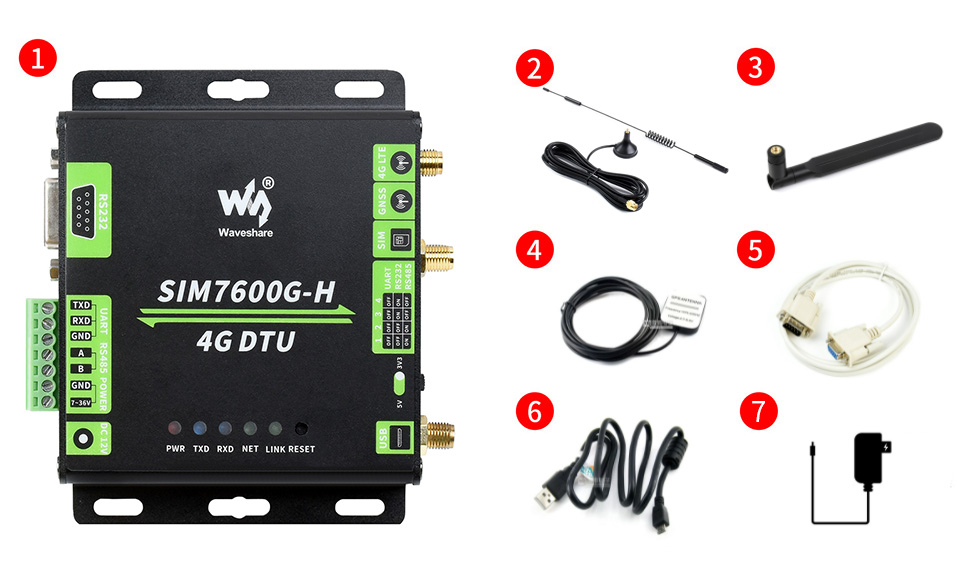

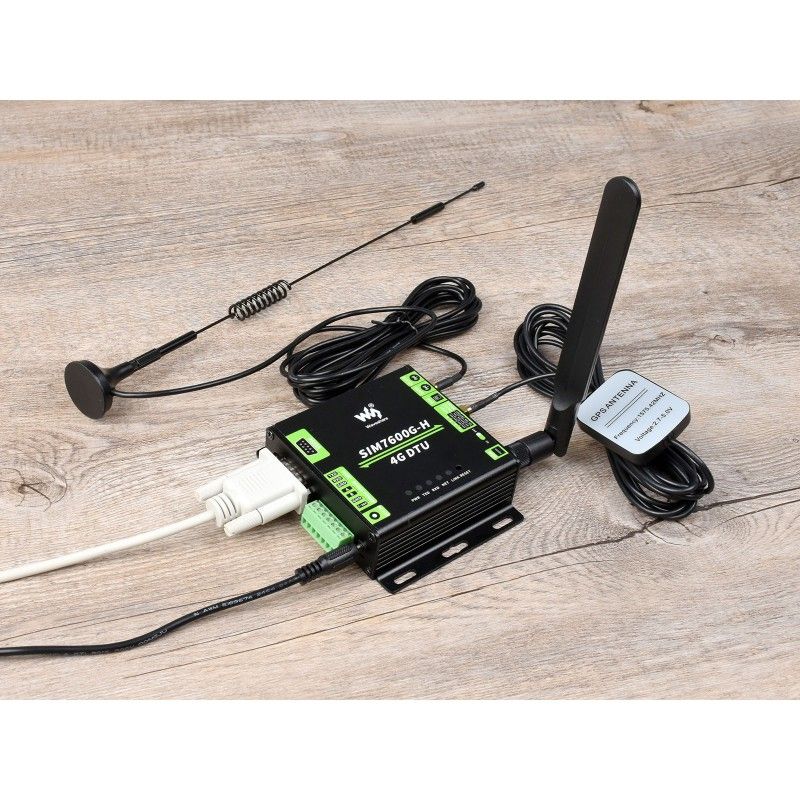

Комплект поставки:

1. Головний блок SIM7600G-H 4G DTU x1
2. ГОЛОВНА антена LTE з високим посиленням (~ 3 м) x1
3. LTE AUX антена з високим коефіцієнтом посилення x1
4. GPS антена x1
5. Послідовний кабель male to female (~ 1,5 м) x1
6. Кабель USB-A - micro-B (~ 1,2 м) x1
7. Адаптер живлення 12 В 1,0 А (EU) x1
